Überholungskit für Danfoss PML Größe 100 (027F0561)

Detaillierte Installationsanleitung und Ersatzteilübersicht für das Danfoss Überholungskit 027F0561, passend für PML-Ventile der Größe 100. Enthält Explosionszeichnung, Materialspezifikationen und Hinweise zur Teilezuordnung.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung und Ersatzteilübersicht für das Danfoss Überholungskit mit der Artikelnummer 027F0561, konzipiert für PML-Ventile der Größe 100. Es enthält eine detaillierte Explosionszeichnung sowie eine Auflistung aller im Kit enthaltenen Komponenten mit Materialangaben und Stückzahlen.

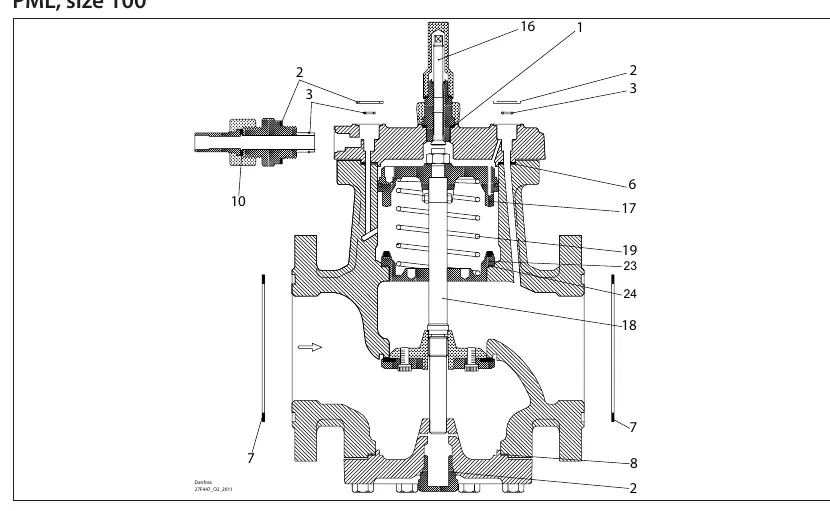

Explosionszeichnung

Die Explosionszeichnung zeigt die Anordnung der Bauteile innerhalb des Ventils. Die nummerierten Teile korrespondieren mit der Ersatzteilliste, um die korrekte Positionierung während der Wartung zu gewährleisten.

Ersatzteilliste

Die Liste enthält die im Kit enthaltenen Komponenten, unterteilt nach Material (Aluminium oder Faser) und Abmessungen. Die Stückzahlen (Total no.) geben an, wie viele Einheiten des jeweiligen Teils für die Wartung vorgesehen sind.

Hinweise zur Montage

Bitte beachten Sie, dass einige im Paket enthaltene Ersatzteile nicht für die PML-Größe 100 verwendet werden. Diese sind in der Übersicht mit einem Sternchen (*) gekennzeichnet. Stellen Sie vor der Montage sicher, dass Sie nur die für Ihr spezifisches Modell benötigten Teile verwenden.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Unklarheit über die Verwendung der Teile

Prüfen Sie die Kennzeichnung mit einem Sternchen (*). Teile mit Sternchen sind im Kit enthalten, werden aber für die PML-Größe 100 nicht benötigt.

Identifikation der Materialart

Die Liste unterscheidet zwischen 'Alu' (Aluminium) und 'Fibre' (Faser). Achten Sie beim Austausch auf das korrekte Material gemäß der Liste.

Vor der Verwendung

Überprüfen Sie den Lieferumfang anhand der Explosionszeichnung.
Identifizieren Sie die für PML Größe 100 benötigten Teile.
Sortieren Sie die Teile nach Material (Alu/Fibre) und Größe.
Stellen Sie sicher, dass das Ventil drucklos ist, bevor Sie mit der Wartung beginnen.
