Überholungskit für Danfoss PM Ventil Größe 50 V-Kegel (027F3385)
Installationsanleitung und Teileübersicht für das Danfoss Überholungskit 027F3385, passend für PM-Ventile der Größe 50 mit V-Kegel. Enthält Explosionszeichnungen und Spezifikationen der Ersatzteile.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanleitung und die Teileübersicht für das Danfoss Überholungskit (Code 027F3385), das speziell für PM-Ventile der Größe 50 mit V-Kegel entwickelt wurde. Es dient als Referenz für die Identifikation und den Austausch von Verschleißteilen.

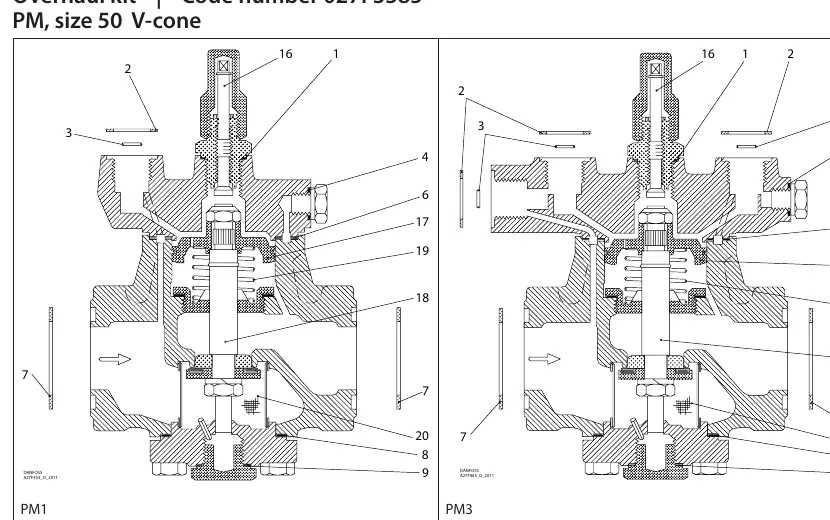

Explosionszeichnung und Aufbau
Die Anleitung zeigt zwei Konfigurationen (PM1 und PM3) des Ventils. Die Explosionszeichnungen verdeutlichen die Position der einzelnen Komponenten (nummeriert von 1 bis 20), um eine korrekte Montage zu gewährleisten.

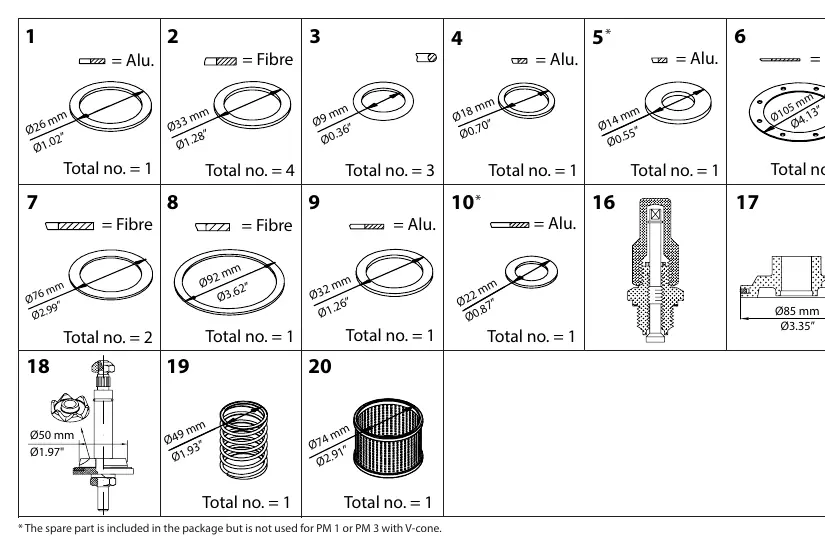

Teileliste und Spezifikationen
Das Kit enthält verschiedene Dichtungen und Bauteile aus Aluminium (Alu.) und Faserwerkstoff (Fibre). Die Liste umfasst:
- Teile 1-9: Verschiedene Dichtungsringe und Dichtungen mit spezifischen Durchmessern (z.B. 26 mm, 33 mm, 9 mm, 18 mm, 14 mm, 105 mm, 76 mm, 92 mm, 32 mm).
- Teile 16-20: Spezifische Ventilkomponenten und Federn.
Hinweis: Das Teil mit der Nummer 10 ist im Lieferumfang enthalten, wird jedoch bei PM 1 oder PM 3 Ventilen mit V-Kegel nicht verwendet.
