Überholungskit für Danfoss PM, Größe 100 - V-cone

Installationsanleitung und Teileliste für das Danfoss Überholungskit 027F3388 für PM-Ventile der Größe 100 mit V-Kegel. Enthält Explosionszeichnung und Spezifikationen der Ersatzteile.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung und Teileübersicht für das Danfoss Überholungskit (Code 027F3388), das speziell für PM-Ventile der Größe 100 mit V-Kegel entwickelt wurde. Es bietet eine visuelle Referenz für die korrekte Anordnung der Komponenten während der Wartung.

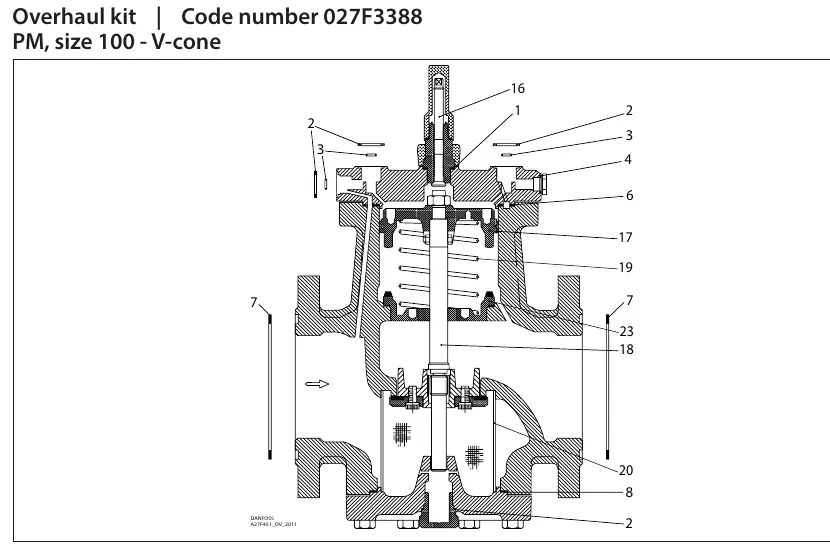

Explosionszeichnung

Die Explosionszeichnung zeigt den internen Aufbau des Ventils und die Positionierung der einzelnen Komponenten. Die Nummern in der Zeichnung korrespondieren direkt mit den Teilen in der beigefügten Liste, um eine korrekte Zuordnung zu gewährleisten.

Teileliste und Spezifikationen

Das Kit enthält verschiedene Dichtungen und Komponenten aus Faser (Fibre) und Aluminium (Alu). Achten Sie bei der Montage auf die korrekte Zuordnung der Materialien und die Anzahl der benötigten Teile:

Komponenten 1-23: Detaillierte Auflistung der Bauteile mit Durchmessern in Millimetern und Zoll.
Materialien: Unterscheidung zwischen Faser-Dichtungen und Aluminium-Komponenten.

Hinweise zur Montage

Teile, die mit einem Sternchen (*) markiert sind, sind im Paket enthalten, werden jedoch nicht für das PM-Ventil der Größe 100 mit V-Kegel verwendet.
Teile, die mit zwei Sternchen (**) markiert sind, sind im manuellen Öffnungsgerät enthalten.
