Überholungskit für Danfoss PM, Größe 65

Installationsanleitung und Teileübersicht für das Danfoss Überholungskit 027F3376 für PM-Ventile der Größe 65. Enthält Explosionszeichnungen und Spezifikationen der Ersatzteile.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Explosionszeichnung der Ventile PM1 und PM3

Seite 1

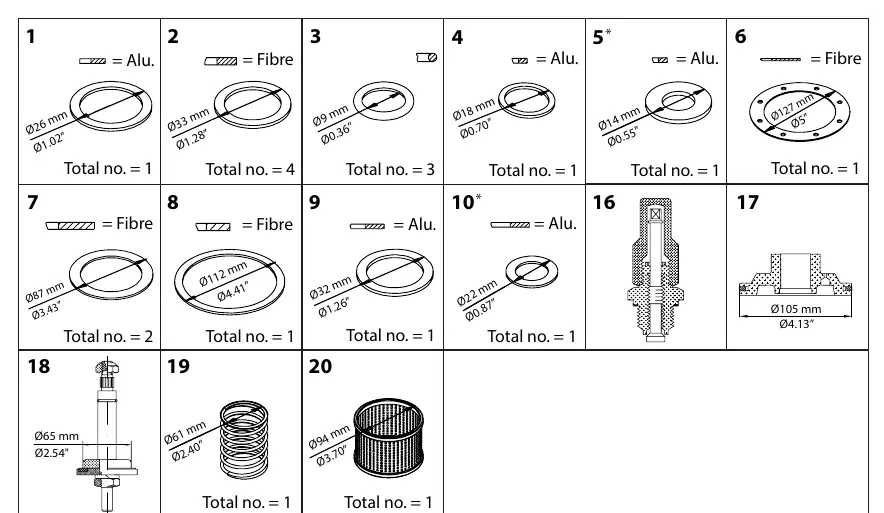

Übersicht der Ersatzteile mit Materialangaben und Stückzahlen

Seite 1

Wichtige Informationen zum Überholungskit

Dieses Dokument enthält die Installationsanleitung und die Teileübersicht für das Danfoss Überholungskit mit der Artikelnummer 027F3376. Das Kit ist speziell für Danfoss PM-Ventile der Größe 65 mit Standardkegel konzipiert.

Explosionszeichnung

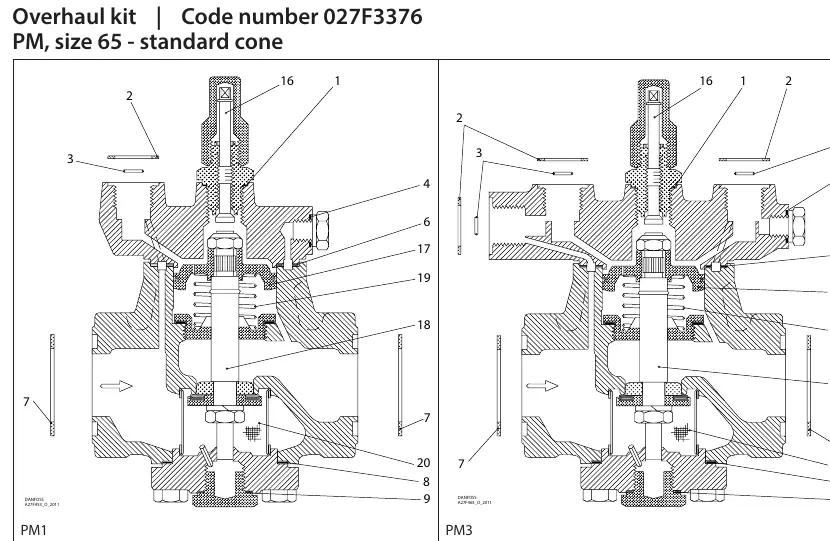

Die Anleitung bietet detaillierte Explosionszeichnungen für die Ventilkonfigurationen PM1 und PM3. Diese Diagramme veranschaulichen die korrekte Anordnung der Komponenten 1 bis 20 innerhalb des Ventilkörpers und dienen als Referenz für die Wartung und den Austausch der Teile.

Teileliste und Spezifikationen

Das Überholungskit enthält eine Reihe von Dichtungen und mechanischen Komponenten. Bei der Installation ist auf die Materialbeschaffenheit (Aluminium oder Faser) und die korrekte Stückzahl zu achten.

Komponenten 1-20: Jedes Teil ist nummeriert und mit Abmessungen sowie Materialtyp (Alu oder Fibre) aufgeführt.
Hinweis zur Verwendung: Einige im Paket enthaltene Ersatzteile werden bei der Konfiguration PM1 oder PM3 mit Standardkegel nicht verwendet. Diese sind in der Teileliste mit einem Sternchen (*) gekennzeichnet.
