Danfoss 027F3379 Überholungskit Installationsanleitung

Installationsanleitung und Teileliste für das Danfoss 027F3379 Überholungskit für PM-Ventile der Größe 125. Enthält Explosionszeichnung und Spezifikationen der Komponenten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

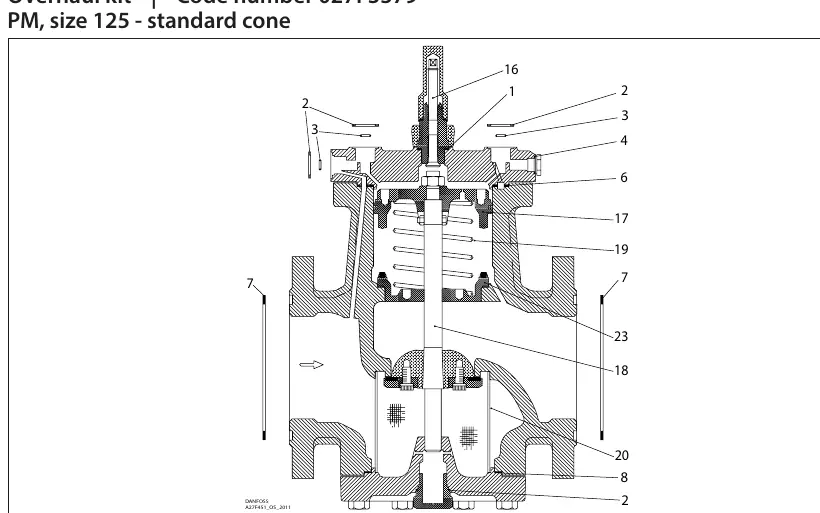

Explosionszeichnung des Ventils mit nummerierten Bauteilen

Seite 1

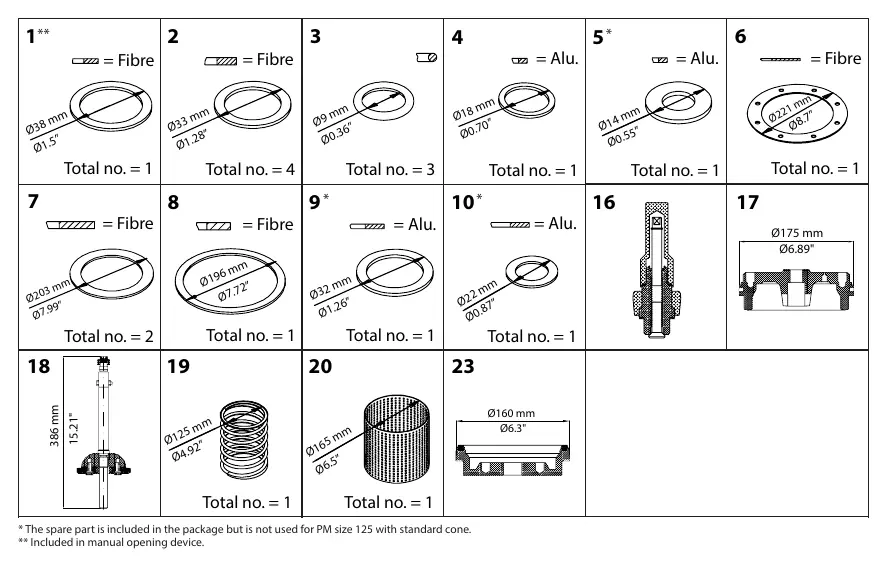

Teileliste mit Spezifikationen und Mengen

Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung und Teileliste für das Danfoss Überholungskit mit der Artikelnummer 027F3379. Es ist speziell für PM-Ventile der Größe 125 mit Standardkegel konzipiert. Die Anleitung bietet eine Explosionszeichnung zur Identifikation der Bauteile sowie eine detaillierte Auflistung aller im Kit enthaltenen Ersatzteile.

Komponenten und Montage

Die beiliegende Explosionszeichnung veranschaulicht die Positionierung der einzelnen Komponenten innerhalb des Ventils. Die Teileliste spezifiziert jedes Bauteil, das verwendete Material (Faser oder Aluminium) sowie die benötigte Anzahl für die Montage.

Wichtige Hinweise zur Verwendung

Teile, die mit einem Sternchen (*) markiert sind, sind zwar im Paket enthalten, werden jedoch für das PM-Modell der Größe 125 mit Standardkegel nicht verwendet.
Teile, die mit zwei Sternchen (**) markiert sind, sind für die manuelle Öffnungsvorrichtung vorgesehen.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Teil im Paket vorhanden, aber nicht in der Zeichnung für PM 125 verwendet

Dies ist normal für Teile, die mit einem Sternchen (*) markiert sind; diese werden bei der Standardkonfiguration nicht benötigt.

Vor der Verwendung

Stellen Sie sicher, dass das Ventil ein PM-Modell der Größe 125 mit Standardkegel ist.
Überprüfen Sie den Lieferumfang anhand der Teileliste auf Vollständigkeit.
Identifizieren Sie die Materialtypen (Faser oder Aluminium) für die korrekte Montage.
Prüfen Sie, ob die manuelle Öffnungsvorrichtung gewartet werden muss (Teile mit **).
