Installationsanleitung für Danfoss 032F2337 Überholungskit für EVRA und EVRS
Detaillierte Installationsanleitung und Teileübersicht für das Danfoss 032F2337 Überholungskit, passend für EVRA und EVRS Ventile der Größe 10. Enthält Explosionszeichnungen und eine vollständige Liste der enthaltenen Komponenten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit mit der Artikelnummer 032F2337. Es ist spezifisch für die Wartung und Überholung der Magnetventile der Serien EVRA und EVRS in der Größe 10 konzipiert. Die Anleitung bietet eine detaillierte Aufschlüsselung aller im Kit enthaltenen Ersatzteile sowie deren Position innerhalb der Ventilbaugruppe.
Komponenten des Überholungskits
Das Kit enthält alle notwendigen Dichtungen, Federn und mechanischen Komponenten für eine vollständige Überholung. Die Teile sind wie folgt spezifiziert:
- 1x Ankerbaugruppe (für AC/DC)
- 1x Dichtring (14 mm)
- 1x Aluminium-Dichtring (27 mm)
- 1x Dichtring (31 mm)
- 1x Gummi-Dichtring (49 mm)
- 2x Fiber-Dichtringe (32 mm)
- 1x Ventilsitz/Führung (51 mm)
- 4x Schrauben (20 mm)
- 1x Stift/Bolzen (73 mm)
- 1x Ventilmutter (NV32 mm)
- 1x Unterlegscheibe (5 mm)
Montage und Aufbau

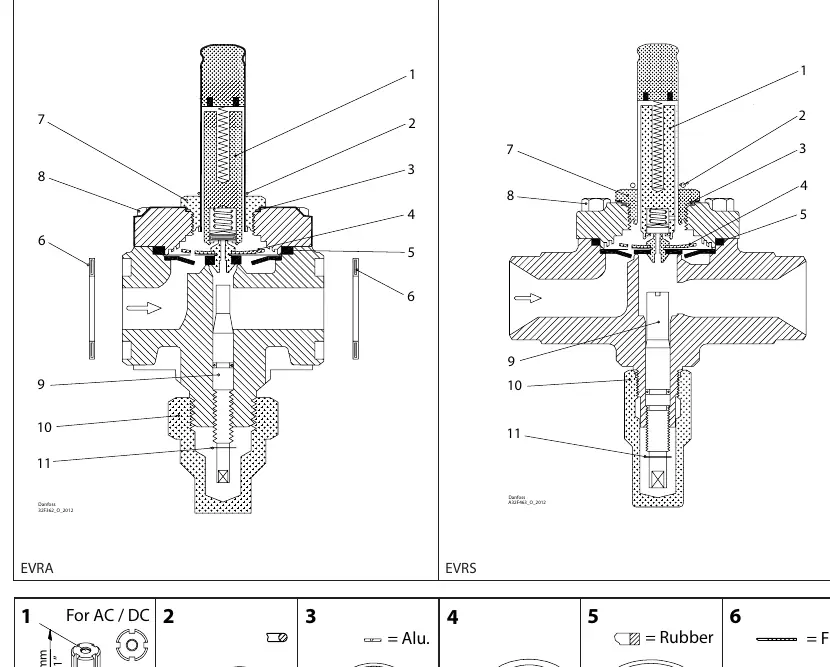

Die beigefügten Explosionszeichnungen für EVRA und EVRS Ventile zeigen die exakte Positionierung der Komponenten. Achten Sie bei der Montage darauf, dass alle Dichtungen korrekt in ihren Sitzen liegen, um die Dichtigkeit des Ventils nach der Überholung zu gewährleisten. Die nummerierten Teile in den Zeichnungen korrespondieren direkt mit der Liste der im Kit enthaltenen Ersatzteile.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Überprüfen Sie den korrekten Sitz aller Dichtungen (Gummi, Fiber, Aluminium) und stellen Sie sicher, dass die Schrauben gleichmäßig angezogen wurden.
Vergleichen Sie die Abmessungen der ausgebauten Teile mit den Spezifikationen im Kit (z.B. 14mm, 27mm, 31mm, 49mm, 32mm Durchmesser).
Vor der Verwendung
- Stellen Sie sicher, dass das System drucklos ist, bevor Sie mit der Demontage beginnen.
- Identifizieren Sie den Ventiltyp (EVRA oder EVRS), da sich die interne Anordnung leicht unterscheidet.
- Prüfen Sie, ob alle 11 Positionen des Kits vollständig vorhanden sind.
- Reinigen Sie die Dichtflächen des Ventilgehäuses gründlich vor dem Einbau der neuen Dichtungen.
