Installationsanleitung für Danfoss 027F3377 PM Überholungskit (Größe 80)

Detaillierte Installationsanleitung und Teileübersicht für das Danfoss 027F3377 Überholungskit für PM-Ventile der Größe 80 mit Standardkegel. Enthält Explosionszeichnungen und Spezifikationen der enthaltenen Dichtungen und Komponenten.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit mit der Artikelnummer 027F3377, konzipiert für PM-Ventile der Größe 80 mit Standardkegel. Es bietet eine detaillierte Explosionszeichnung des Ventils sowie eine vollständige Auflistung aller im Kit enthaltenen Ersatzteile.

Beschreibung des Ventils und der Komponenten

Die Anleitung enthält eine technische Zeichnung des PM-Ventils, in der die Positionen der einzelnen Bauteile (nummeriert von 1 bis 23) genau definiert sind. Dies erleichtert die Identifikation der Komponenten während der Wartung oder Überholung.

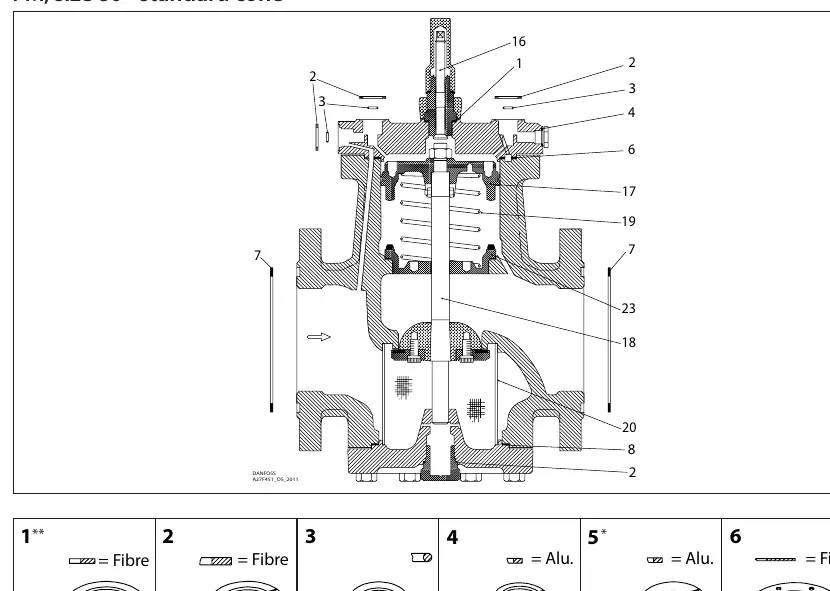

Explosionszeichnung des PM-Ventils Größe 80

Ersatzteilübersicht

Das Kit enthält verschiedene Dichtungen und mechanische Komponenten. Die beiliegende Übersicht spezifiziert die Anzahl der benötigten Teile sowie deren Material (Faser oder Aluminium) und Abmessungen:

Dichtungen (Faser/Alu): Verschiedene Durchmesser von 9 mm bis 154 mm.
Mechanische Komponenten: Inklusive Ventilspindel (Pos. 18), Feder (Pos. 19), Sieb/Filter (Pos. 20) und Ventilsitz-Komponenten.

Hinweis: Einige Teile sind im Paket enthalten, werden jedoch für die spezifische Konfiguration PM Größe 80 mit Standardkegel nicht benötigt. Teile, die mit einem Sternchen (*) markiert sind, sind für diese Konfiguration nicht vorgesehen. Teile mit zwei Sternchen (**) sind für die manuelle Öffnungsvorrichtung bestimmt.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Teile aus dem Kit bleiben nach der Montage übrig.

Überprüfen Sie die Markierungen in der Anleitung. Teile, die mit einem Sternchen (*) gekennzeichnet sind, werden bei der Konfiguration 'PM Größe 80 mit Standardkegel' nicht verwendet.

Vor der Verwendung

Stellen Sie sicher, dass das Ventil drucklos ist, bevor Sie mit der Überholung beginnen.
Identifizieren Sie alle Komponenten anhand der Explosionszeichnung (Pos. 1-23).
Prüfen Sie die Materialvorgaben (Faser vs. Aluminium) für die Dichtungen.
Sortieren Sie die Teile nach den in der Anleitung angegebenen Mengen (Total no.).
