Installationsanleitung für Danfoss 027F3371 Überholungskit

Installationsanleitung für das Danfoss 027F3371 Überholungskit für PM-Ventile der Größe 25. Enthält Explosionszeichnungen der Ventiltypen PM1 und PM3 sowie eine detaillierte Liste der Ersatzteile.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

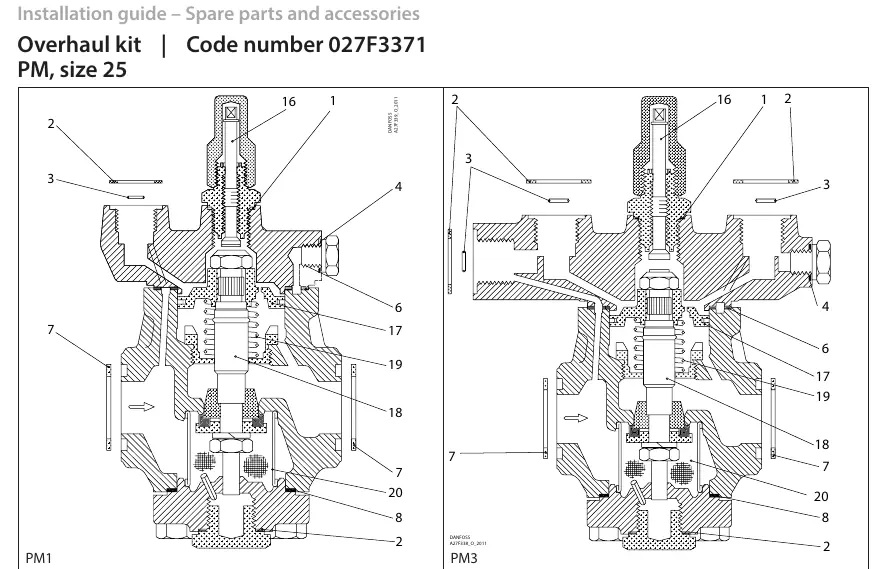

Explosionszeichnungen der Ventile PM1 und PM3

Seite 1

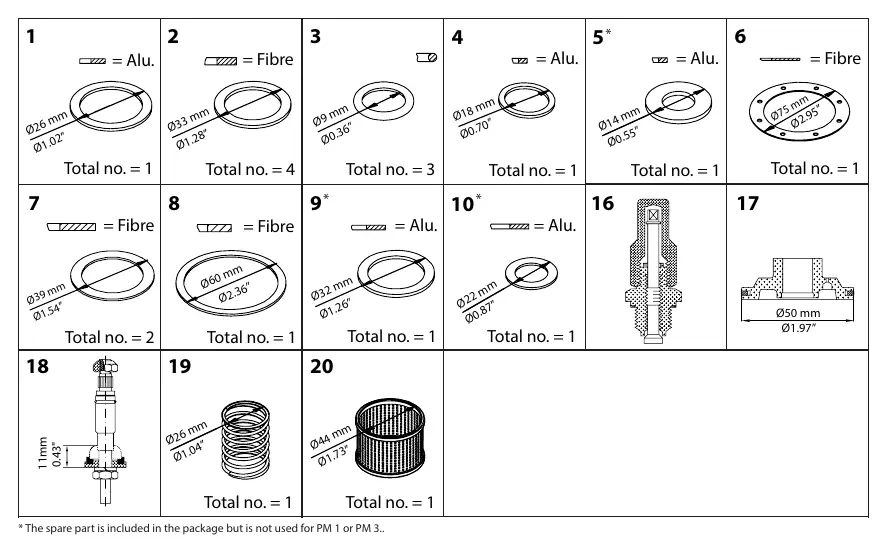

Liste der Ersatzteile mit Spezifikationen

Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit (Code 027F3371) für PM-Ventile der Größe 25. Es enthält Explosionszeichnungen der Ventiltypen PM1 und PM3 sowie eine detaillierte Liste der enthaltenen Ersatzteile, die für die Wartung erforderlich sind.

Explosionszeichnungen

Die Anleitung zeigt die interne Struktur der Ventile PM1 und PM3. Die nummerierten Komponenten (1-20) entsprechen den Teilen in der beiliegenden Liste. Verwenden Sie diese Zeichnungen, um die korrekte Position der Dichtungen und Bauteile während der Montage zu identifizieren.

Ersatzteilliste

Die Liste enthält alle im Kit enthaltenen Komponenten mit Angaben zu Material (Aluminium oder Faser) und Abmessungen:

Materialien: Die Teile sind entweder als 'Alu' (Aluminium) oder 'Fibre' (Faserdichtung) gekennzeichnet.
Identifikation: Jedes Teil ist mit einer Nummer versehen, die mit der Explosionszeichnung korrespondiert.
Hinweis zu Kompatibilität: Einige Teile sind mit einem Sternchen (*) markiert. Diese Teile sind im Paket enthalten, werden jedoch nicht für die Ventiltypen PM1 oder PM3 verwendet.
