Dieses Dokument dient als Installationsanleitung und Ersatzteilübersicht für das Danfoss Überholungskit mit der Codenummer 027F3370, das speziell für Ventile der Serie PM in der Größe 20 entwickelt wurde. Es enthält detaillierte Explosionszeichnungen der Ventiltypen PM1 und PM3 sowie eine vollständige Auflistung aller im Kit enthaltenen Komponenten.

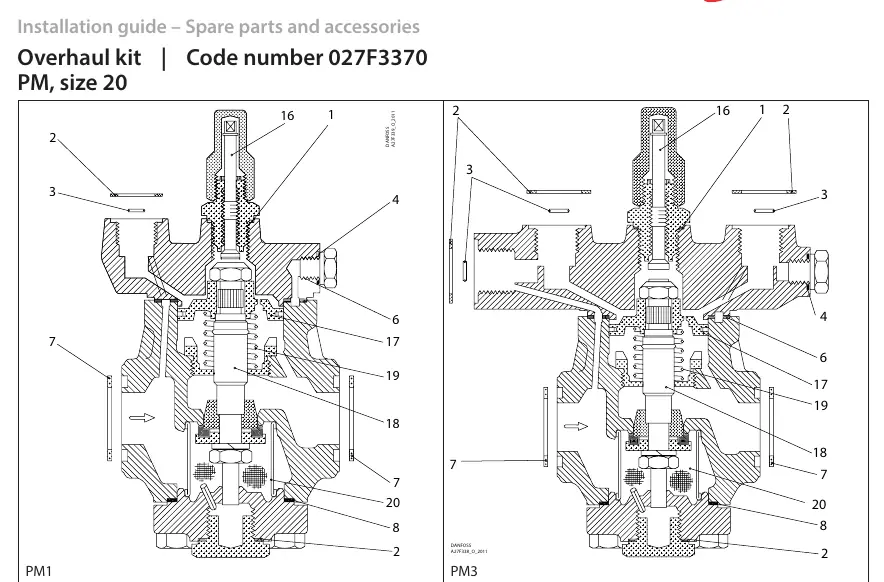

Explosionszeichnungen der Ventile
Die Anleitung bietet eine visuelle Darstellung der Ventilgehäuse PM1 und PM3. Die nummerierten Komponenten (1 bis 20) zeigen die genaue Positionierung innerhalb der Ventilbaugruppe. Diese Zeichnungen sind entscheidend für die korrekte Zuordnung der Ersatzteile während der Wartung.
Ersatzteilliste und Spezifikationen
Das Kit enthält verschiedene Dichtungen und mechanische Komponenten. Die Liste spezifiziert für jedes Teil:
- Materialtyp (Aluminium oder Faser)
- Abmessungen in Millimetern und Zoll
- Die erforderliche Anzahl (Total no.) für die Montage
Hinweise zur Verwendung
Bitte beachten Sie, dass einige im Paket enthaltene Ersatzteile nicht für alle Ventilausführungen (PM1 oder PM3) benötigt werden. Vergleichen Sie die benötigten Teile immer mit der spezifischen Konfiguration Ihres Ventils.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Einige Teile im Kit sind für spezifische Ventiltypen (PM1 oder PM3) nicht erforderlich. Prüfen Sie die Anleitung auf die Kompatibilität der jeweiligen Teilenummer.
Vor der Verwendung
- Identifizieren Sie den Ventiltyp (PM1 oder PM3).
- Überprüfen Sie die Vollständigkeit der Teile gemäß der Liste.
- Stellen Sie sicher, dass die richtigen Dichtungen (Alu oder Faser) verwendet werden.
