Diese Anleitung beschreibt die fachgerechte Installation des Danfoss Regus RA nut Thermostatventils in Kombination mit dem RA-FN Ventilgehäuse. Die Einhaltung der angegebenen Drehmomente ist für eine sichere und dichte Verbindung zwingend erforderlich.

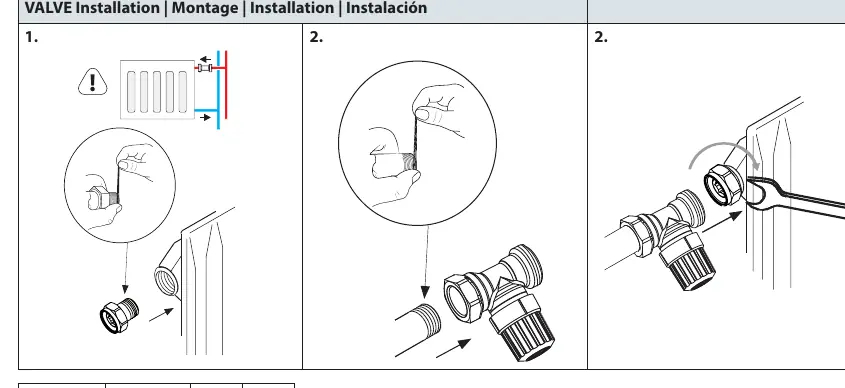

Ventilmontage
Bei der Installation des Ventilgehäuses am Heizkörper ist auf die korrekte Ausrichtung zu achten. Verwenden Sie geeignetes Werkzeug, um das Ventil festzuziehen, und beachten Sie dabei die spezifischen Drehmomentvorgaben für die verschiedenen Ventilgrößen:
- DN10 (3/8 Zoll): 40-60 Nm
- DN15 (1/2 Zoll): 60-90 Nm
- DN20 (3/4 Zoll): 80-120 Nm

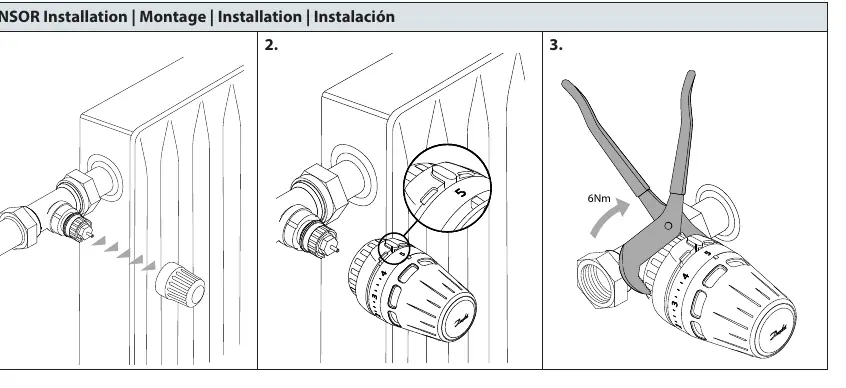

Sensorinstallation
Die Montage des Thermostatsensors erfolgt in drei Schritten:
- Entfernen Sie die Schutzkappe vom Ventilgehäuse.
- Setzen Sie den Thermostatsensor auf das Ventilgehäuse auf.
- Ziehen Sie die Überwurfmutter des Sensors mit einem Drehmoment von 6 Nm fest, um eine sichere Verbindung zu gewährleisten.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob das Ventil mit dem korrekten Drehmoment (abhängig von der Nennweite DN10, DN15 oder DN20) angezogen wurde.
Stellen Sie sicher, dass die Überwurfmutter des Sensors mit dem vorgeschriebenen Drehmoment von 6 Nm festgezogen wurde.
Vor der Verwendung
- Identifizieren Sie die Nennweite Ihres Ventilgehäuses (DN10, DN15 oder DN20).
- Stellen Sie sicher, dass das passende Werkzeug für die Drehmomentvorgaben vorhanden ist.
- Entfernen Sie die Schutzkappe vor der Montage des Sensors.
