Dieses Dokument beschreibt die fachgerechte Installation des Danfoss Redia RA click Thermostatkopfes in Kombination mit dem RA-N Ventil. Die Anleitung umfasst die mechanische Montage am Heizkörper sowie die korrekte Voreinstellung des Ventils zur Optimierung der Heizleistung.

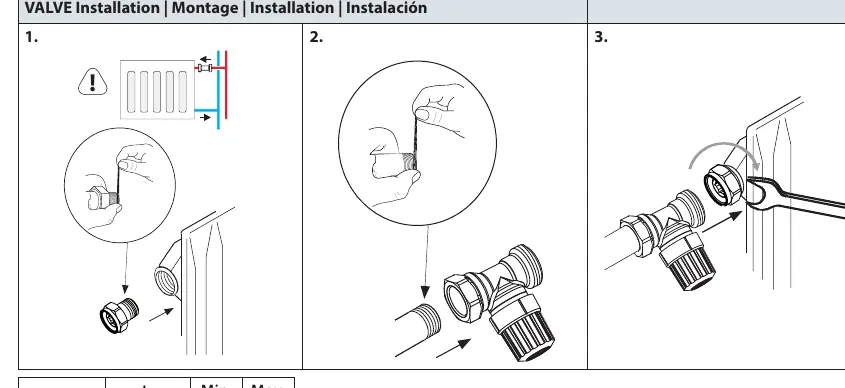

Ventilinstallation
Die Installation des Ventils am Heizkörper erfordert die Einhaltung spezifischer Drehmomente, um eine dichte Verbindung zu gewährleisten:
- DN10 3/8 Zoll: 40-60 Nm
- DN15 1/2 Zoll: 60-90 Nm
- DN20 3/4 Zoll: 80-120 Nm
Stellen Sie sicher, dass das System drucklos ist, bevor Sie mit der Montage beginnen.

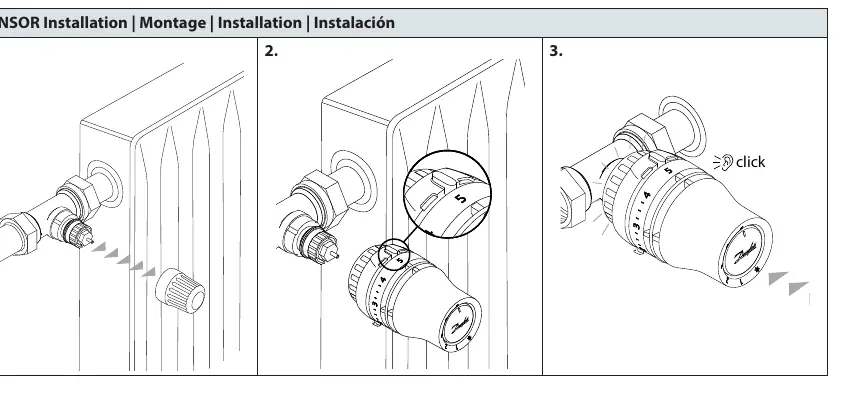

Sensorinstallation
Die Montage des Thermostatkopfes erfolgt werkzeuglos durch das Klick-System:
- Entfernen Sie die Schutzkappe vom Ventil.
- Setzen Sie den Thermostatkopf auf das Ventil auf.
- Drücken Sie den Kopf fest auf das Ventil, bis ein deutliches Klick-Geräusch zu hören ist, das die korrekte Arretierung bestätigt.
Voreinstellung
Die Voreinstellung des Ventils erfolgt basierend auf der benötigten Wärmeleistung (Watt) und der Temperaturdifferenz (ΔT). Die Einstellwerte von 1 bis 7 sowie N (maximale Durchflussrate) können direkt am Ventil eingestellt werden, um den hydraulischen Abgleich vorzunehmen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass der Kopf vollständig auf das Ventil gedrückt wurde, bis das Klick-Geräusch hörbar ist.
Überprüfen Sie die Voreinstellung des Ventils anhand der Tabelle und stellen Sie sicher, dass der Durchfluss nicht durch eine zu niedrige Einstellung begrenzt ist.
Vor der Verwendung
- Systemdruck ablassen
- Passendes Werkzeug für die Ventilmontage bereithalten
- Nennweite des Ventils (DN10, DN15 oder DN20) bestimmen
- Voreinstellungswert gemäß Wärmebedarf berechnen
