Dieses Dokument dient als Installationsanleitung für die Danfoss Aveo Thermostat-Sensoren der Serien RA/VL und RA/V. Es beschreibt die korrekte Montage am Heizkörperventil sowie die Vorgehensweise zur Begrenzung des Temperaturbereichs (Minimum und Maximum).

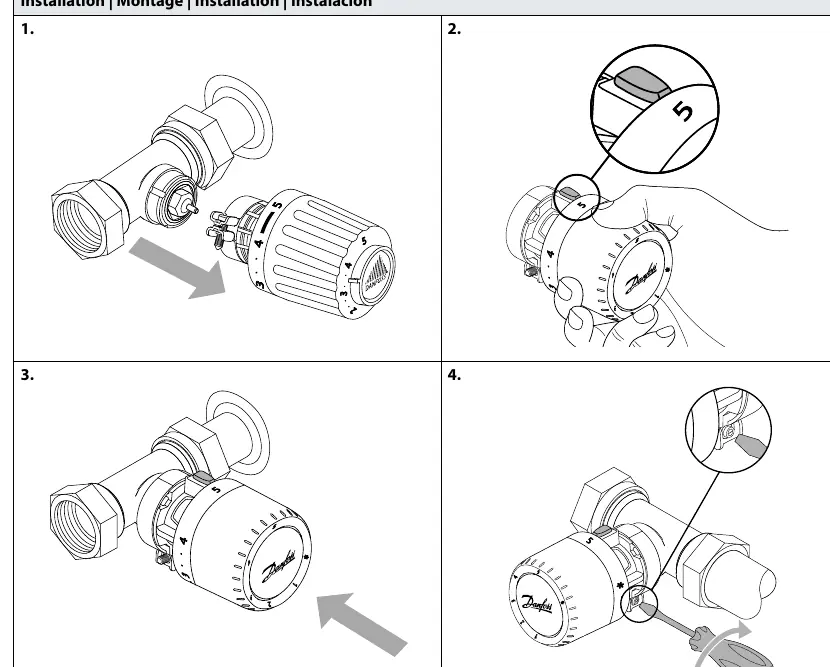

Installation

Die Montage erfolgt direkt auf das entsprechende Ventilgehäuse. Stellen Sie sicher, dass das Thermostat korrekt aufgesetzt und festgezogen wird, um eine präzise Temperaturregelung zu gewährleisten.

Temperaturbegrenzung

Die Sensoren ermöglichen eine individuelle Begrenzung des Einstellbereichs, um Energie zu sparen oder Überhitzung zu vermeiden.

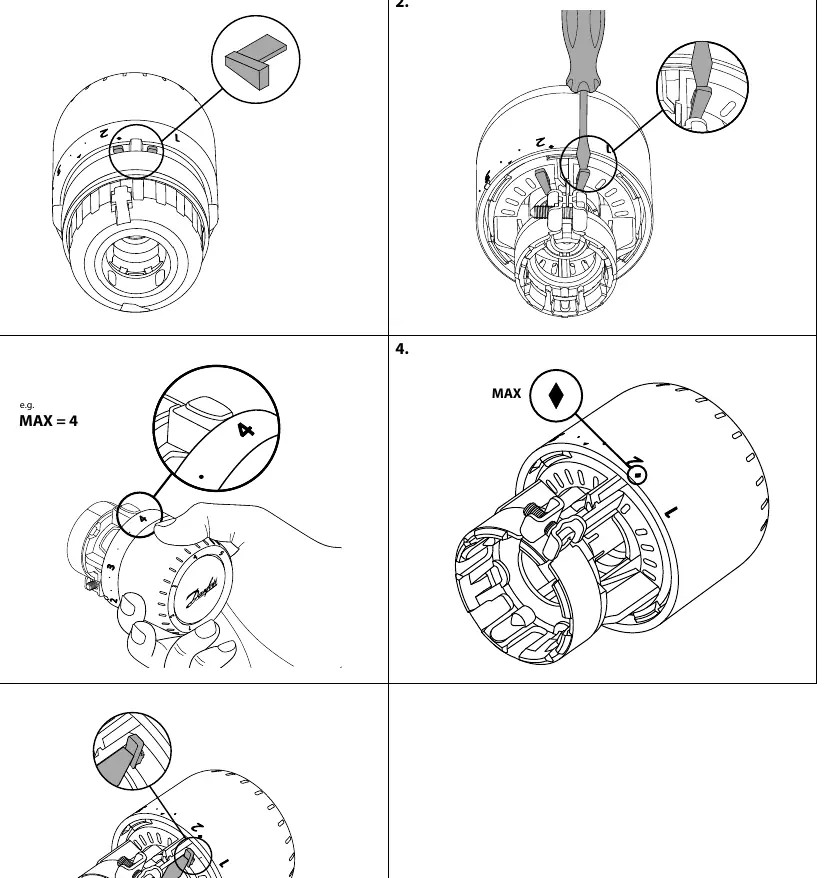

Maximale Temperaturbegrenzung

Entfernen Sie die Begrenzungsklammer.
Verwenden Sie einen Schraubendreher, um die Begrenzungsposition im Inneren des Sensors anzupassen.
Stellen Sie den gewünschten Maximalwert (z. B. 4) ein und fixieren Sie die Einstellung.

Minimale Temperaturbegrenzung

Ähnlich wie bei der maximalen Begrenzung wird eine Klammer verwendet, um den unteren Einstellpunkt (z. B. 2) festzulegen.
Dies verhindert, dass das Ventil unter eine bestimmte Stufe gedreht wird.

Blindmarkierung

Die Sensoren verfügen über eine Blindmarkierung, die eine visuelle Orientierung bei der Einstellung der gewünschten Temperaturstufe ermöglicht.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Sensor lässt sich nicht korrekt auf das Ventil montieren

Stellen Sie sicher, dass Sie das korrekte Modell (RA/VL oder RA/V) für Ihr Ventilgehäuse verwenden.

Temperaturbegrenzung lässt sich nicht einstellen

Prüfen Sie, ob die Begrenzungsklammer korrekt eingesetzt wurde und ob der Schraubendreher die interne Arretierung vollständig gelöst hat.

Vor der Verwendung

Identifizieren Sie den Ventiltyp (RA/VL oder RA/V).
Stellen Sie sicher, dass die passende Begrenzungsklammer (Code 013G1246) vorhanden ist.
Prüfen Sie, ob ein passender Schraubendreher für die interne Einstellung bereitliegt.
