Installationsanleitung für Danfoss Aveo RA click Thermostat-Sensor

Schnelle Installationsanleitung für den Danfoss Aveo RA click Thermostat-Sensor. Erfahren Sie, wie Sie das Gerät montieren, demontieren und Temperaturbegrenzungen einstellen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Seite 1

Seite 1

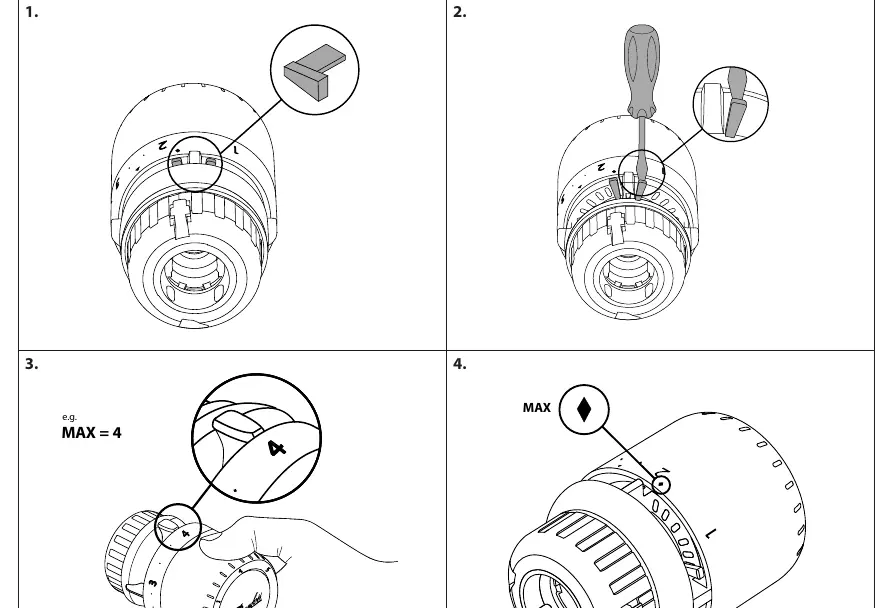

Einstellung der maximalen Temperaturbegrenzung

Seite 3

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Installation, Demontage und Einstellung der Temperaturbegrenzung für die Danfoss Aveo RA click Thermostat-Sensoren. Die Installation erfolgt durch ein einfaches Klicksystem.

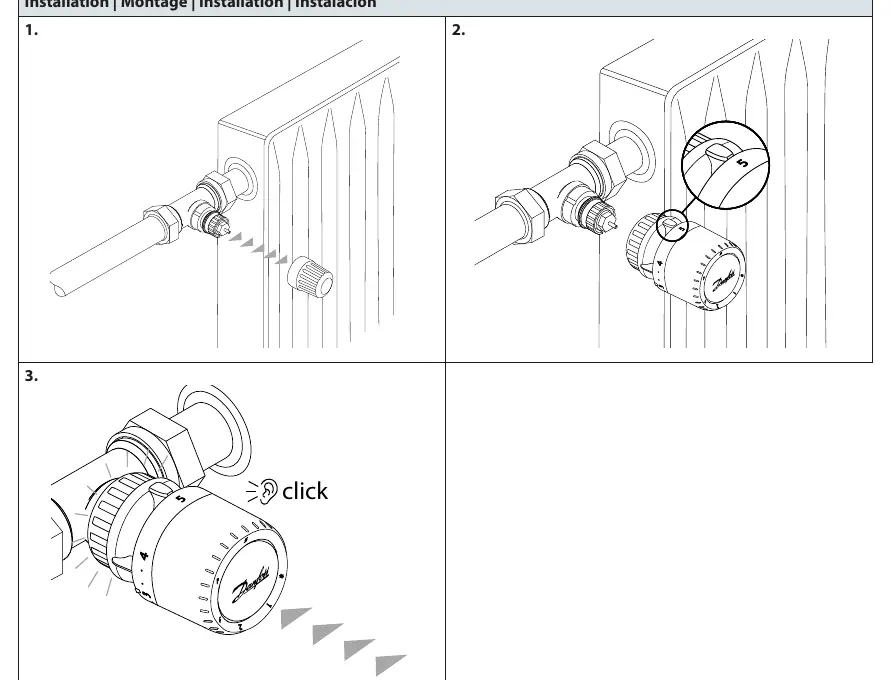

Installation

Die Montage des Thermostat-Sensors erfolgt direkt auf dem Ventilgehäuse:

Setzen Sie den Thermostat-Sensor auf das Ventilgehäuse auf.
Drücken Sie den Sensor fest auf das Ventil, bis ein Klickgeräusch zu hören ist, das die korrekte Einrastung bestätigt.

BIV-Installation

Für BIV-Ventilgehäuse gelten die gleichen Schritte: Aufsetzen, festdrücken und auf das Klickgeräusch achten.

Demontage

Um den Sensor zu entfernen, drehen Sie den Einstellring in die entriegelte Position und ziehen Sie den Sensor vom Ventil ab.

Temperaturbegrenzung

Der Sensor ermöglicht die Einstellung von maximalen und minimalen Temperaturbegrenzungen:

Maximale Begrenzung: Verwenden Sie den Begrenzungsstift, um den maximalen Einstellwert (z.B. 4) festzulegen.
Minimale Begrenzung: Verwenden Sie den Begrenzungsstift, um den minimalen Einstellwert (z.B. 2) festzulegen.
Der Vorgang erfordert das Einsetzen des Stifts in die entsprechende Position am Einstellring, was mit einem Schraubendreher unterstützt werden kann.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Sensor lässt sich nicht montieren

Stellen Sie sicher, dass das Ventilgehäuse kompatibel ist und der Sensor gerade aufgesetzt wird, bis das Klickgeräusch ertönt.

Temperaturbegrenzung lässt sich nicht einstellen

Verwenden Sie das korrekte Werkzeug (Code 013G1236) und stellen Sie sicher, dass der Begrenzungsstift (Code 013G1246) korrekt in die Nut eingesetzt wurde.

Vor der Verwendung

Prüfen Sie, ob das Ventilgehäuse für das RA click System geeignet ist.
Stellen Sie sicher, dass der Sensor vor der Montage auf die gewünschte Position eingestellt ist.
Halten Sie den passenden Begrenzungsstift bereit, falls eine Temperaturbegrenzung gewünscht ist.
