Installationsanleitung für Danfoss 027H0431 Schutzkappe für ICAD-Stellantrieb
Erfahren Sie, wie Sie die Danfoss 027H0431 Schutzkappe korrekt auf einem ICAD-Stellantrieb montieren und sichern. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen zur Ausrichtung und Befestigung.
Wichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die korrekte Installation der Schutzkappe (Modell 027H0431) für den Danfoss ICAD-Stellantrieb. Die Schutzkappe dient dem Schutz des Stellantriebs und kann zur zusätzlichen Sicherung an den Anschlusskabeln befestigt werden.

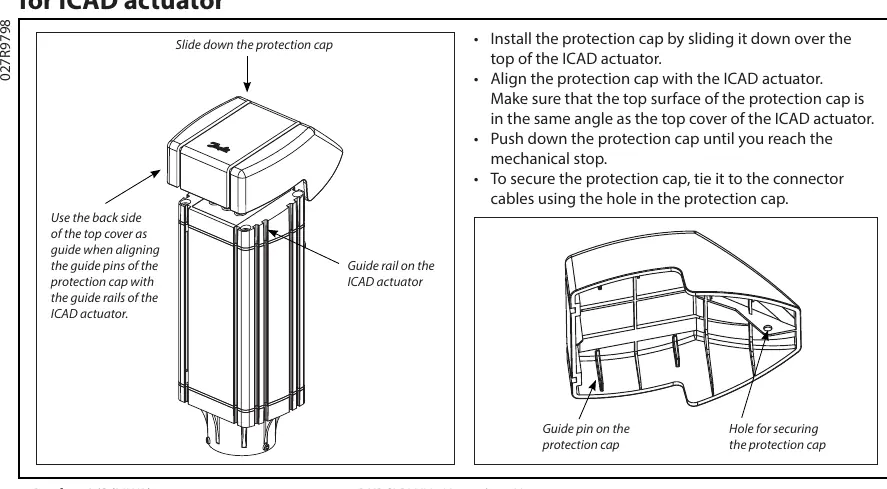

Installation der Schutzkappe
- Positionieren Sie die Schutzkappe über dem oberen Teil des ICAD-Stellantriebs.
- Richten Sie die Schutzkappe so aus, dass die Oberfläche im gleichen Winkel wie die obere Abdeckung des ICAD-Stellantriebs steht.
- Nutzen Sie die Rückseite der oberen Abdeckung als Führung, um die Führungsstifte der Schutzkappe mit den Führungsschienen des ICAD-Stellantriebs in Einklang zu bringen.
- Schieben Sie die Schutzkappe nach unten, bis sie den mechanischen Anschlag erreicht.
- Zur Sicherung der Schutzkappe kann diese mithilfe der dafür vorgesehenen Öffnung an den Anschlusskabeln festgebunden werden.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass die Führungsstifte der Kappe korrekt mit den Führungsschienen am ICAD-Stellantrieb ausgerichtet sind.
Drücken Sie die Kappe fest nach unten, bis der mechanische Anschlag spürbar ist. Nutzen Sie bei Bedarf die Öffnung an der Kappe, um sie an den Kabeln zu fixieren.
Vor der Verwendung
- Prüfen Sie, ob die Schutzkappe für den ICAD-Stellantrieb (Modell 027H0431) vorgesehen ist.
- Stellen Sie sicher, dass der Stellantrieb frei von Hindernissen ist.
- Richten Sie die Kappe vor dem Aufschieben korrekt am Gehäuse aus.
