Installationsanleitung für Danfoss 027F3156 Reparaturset

Installationsanleitung und Ersatzteilliste für das Danfoss Reparaturset 027F3156, geeignet für PM, PML und PMLX Ventile der Größe 80. Enthält Explosionszeichnungen und eine detaillierte Übersicht der enthaltenen Dichtungen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

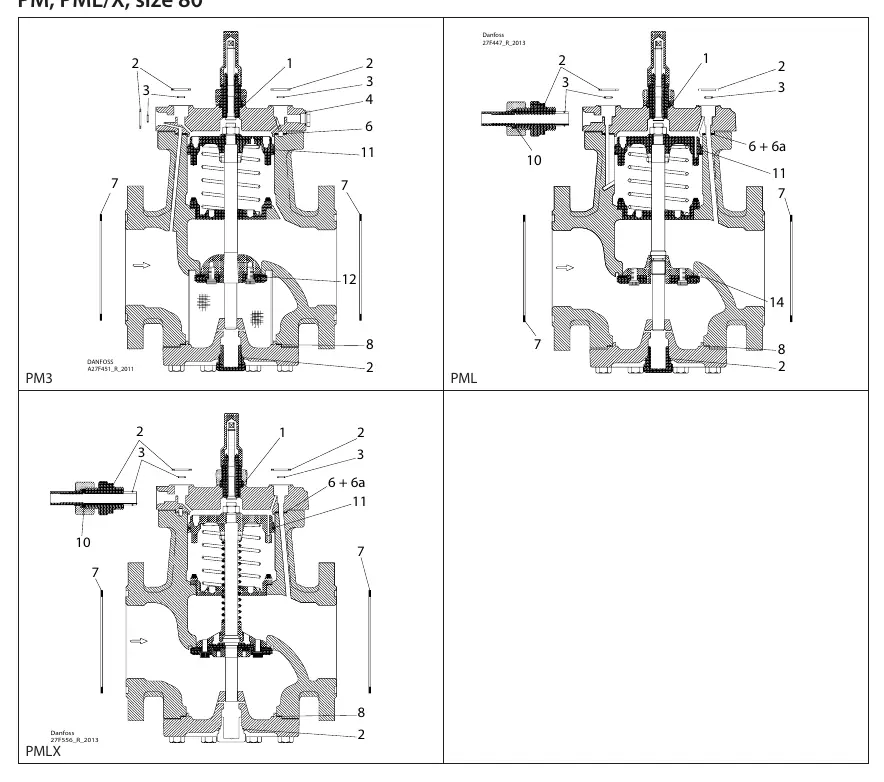

Explosionszeichnungen für die Ventiltypen PM3, PML und PMLX.

Seite 1

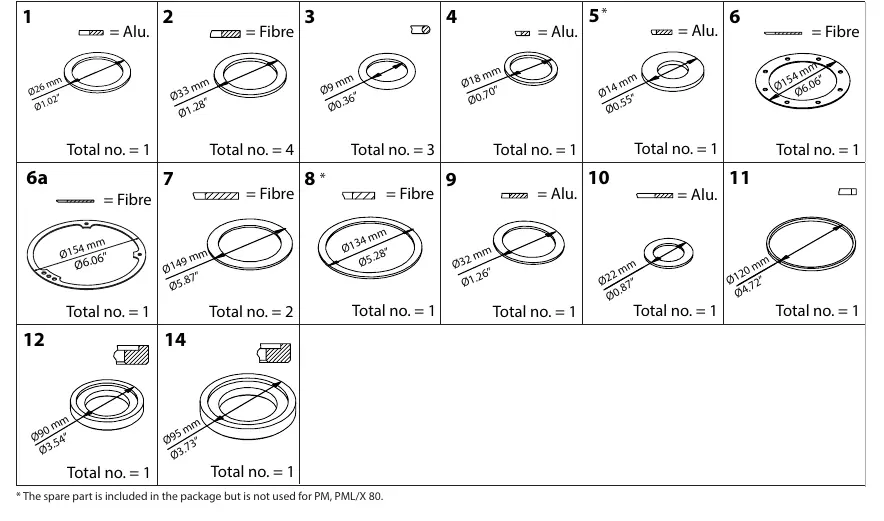

Übersicht der im Reparaturset enthaltenen Dichtungen und Teile.

Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanleitung und die Ersatzteilliste für das Danfoss Reparaturset mit der Artikelnummer 027F3156. Das Set ist für die Wartung der Ventiltypen PM, PML und PMLX in der Größe 80 vorgesehen.

Explosionszeichnungen

Die Anleitung bietet detaillierte Explosionszeichnungen für die Modelle PM3, PML und PMLX. Diese Diagramme veranschaulichen die korrekte Anordnung der Dichtungen und internen Komponenten während der Montage.

Ersatzteilliste und Spezifikationen

Das Reparaturset enthält verschiedene Dichtungen und Komponenten, die in der Teileliste (1 bis 14) aufgeführt sind. Jedes Teil ist mit Materialangaben (Alu oder Fibre) und den entsprechenden Abmessungen gekennzeichnet.

Hinweise zur Verwendung

Bitte beachten Sie, dass einige im Set enthaltene Teile mit einem Sternchen (*) markiert sind. Diese Teile sind für andere Anwendungen vorgesehen und werden bei der Wartung der Modelle PM, PML/X 80 nicht benötigt.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Nach der Reparatur bleiben Teile übrig.

Einige Teile im Set sind für andere Modelle gedacht und werden bei der Wartung der Modelle PM, PML/X 80 nicht verwendet (siehe Markierung * in der Teileliste).

Vor der Verwendung

Stellen Sie sicher, dass das Ventil vor Beginn der Arbeiten vollständig drucklos ist.
Identifizieren Sie den genauen Ventiltyp (PM, PML oder PMLX).
Vergleichen Sie die ausgebauten Teile mit den neuen Dichtungen aus dem Set.
Prüfen Sie die Materialangaben (Alu oder Fibre) der Dichtungen.
