Reparatursatz Danfoss 032F2324 für EVM NC
Installationsanleitung und Teileübersicht für den Danfoss 032F2324 Reparatursatz für EVM NC Ventile. Enthält eine detaillierte Explosionszeichnung und Spezifikationen der Ersatzteile.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für den Reparatursatz mit der Artikelnummer 032F2324, der für das EVM NC Ventil von Danfoss vorgesehen ist. Es enthält eine detaillierte Explosionszeichnung sowie eine Übersicht der enthaltenen Komponenten.
Explosionszeichnung und Teileübersicht

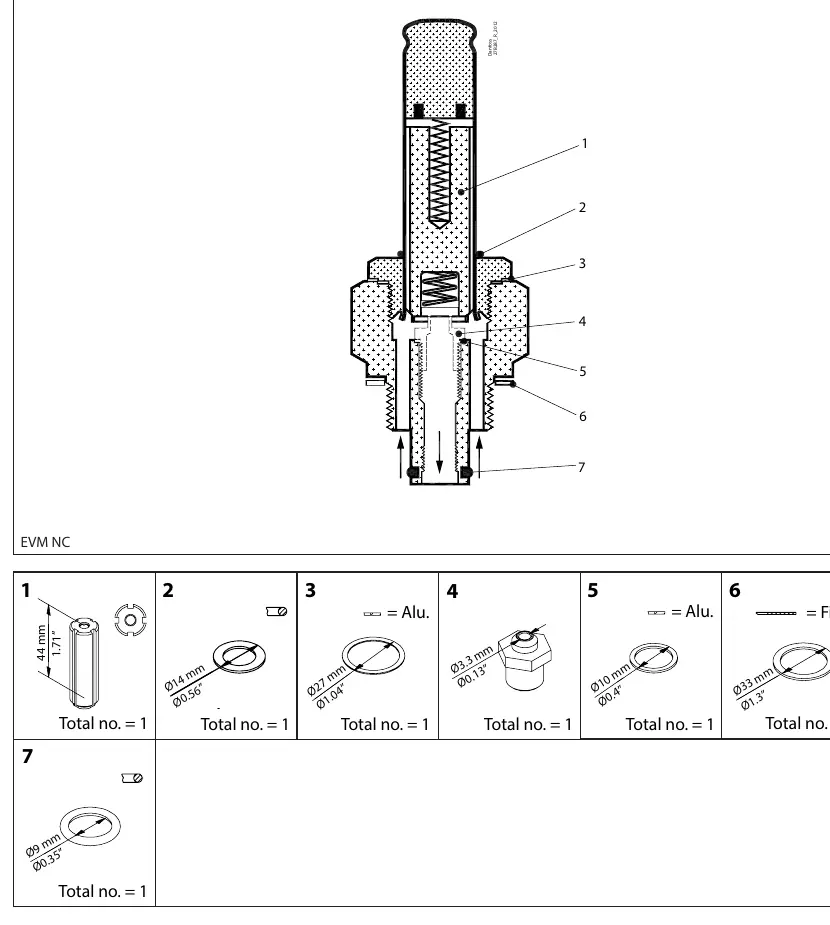

Die Explosionszeichnung zeigt die korrekte Anordnung der sieben Komponenten des Reparatursatzes innerhalb des Ventils. Die Pfeile im Diagramm verdeutlichen die Einbaurichtung der Bauteile.
Inhalt des Reparatursatzes
Der Reparatursatz besteht aus den folgenden sieben Komponenten:
- Teil 1: Ventiloberteil/Führung (44 mm)
- Teil 2: Dichtring (14 mm, Aluminium)
- Teil 3: Dichtring (27 mm, Faser)
- Teil 4: Dichtring (3,3 mm, Aluminium)
- Teil 5: Dichtring (10 mm)
- Teil 6: Dichtring (33 mm, Faser)
- Teil 7: Dichtring (9 mm)
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Vor der Verwendung
- Stellen Sie sicher, dass das Ventil vor der Wartung drucklos ist.
- Überprüfen Sie, ob alle 7 Teile des Reparatursatzes vollständig sind.
- Vergleichen Sie die Abmessungen der alten Dichtungen mit den neuen Teilen aus dem Satz.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Positionierung der Teile 1 bis 7 im Ventilgehäuse.
- Die Pfeile am unteren Ende des Diagramms zeigen die Durchflussrichtung bzw. Einbaurichtung an.
