Reparatursatz Danfoss 032F2343 für EVRAT und EVRST Größe 10

Leitfaden für den Reparatursatz Danfoss 032F2343 für EVRAT und EVRST Ventile der Größe 10. Enthält eine Übersicht der enthaltenen Dichtungen und Komponenten sowie Explosionszeichnungen für den korrekten Einbau.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieser Reparatursatz mit der Artikelnummer 032F2343 ist spezifisch für die Danfoss Ventiltypen EVRAT und EVRST in der Größe 10 konzipiert. Die Anleitung dient der Identifikation der enthaltenen Ersatzteile und unterstützt bei der fachgerechten Wartung und Instandsetzung der Ventile.

Komponenten des Reparatursatzes

Der Satz enthält verschiedene Dichtungen und Bauteile, die für die Überholung der Ventile erforderlich sind. Die Komponenten sind wie folgt spezifiziert:

Position 1: Dichtung mit 31 mm (1.22 Zoll) Durchmesser (Anzahl: 1)
Position 2: Dichtung mit 14 mm (0.56 Zoll) Durchmesser (Anzahl: 1)
Position 3: Aluminium-Dichtung mit 27 mm (1.04 Zoll) Durchmesser (Anzahl: 1)
Position 4: Gummi-Dichtung mit 49 mm (1.92 Zoll) Durchmesser (Anzahl: 1)
Position 5: Faser-Dichtungen mit 32 mm (1.26 Zoll) Durchmesser (Anzahl: 2)
Position 6: Dichtung mit 5 mm (0.2 Zoll) Durchmesser (Anzahl: 1)

Einbau und Wartung

Die beiliegenden Explosionszeichnungen für EVRAT und EVRST zeigen die Positionierung der Ersatzteile innerhalb der Ventilbaugruppe. Achten Sie beim Austausch der Dichtungen auf die korrekte Zuordnung der Materialien (Aluminium, Gummi, Faser) gemäß der oben genannten Liste, um die Dichtigkeit und Funktion des Ventils nach der Reparatur zu gewährleisten.

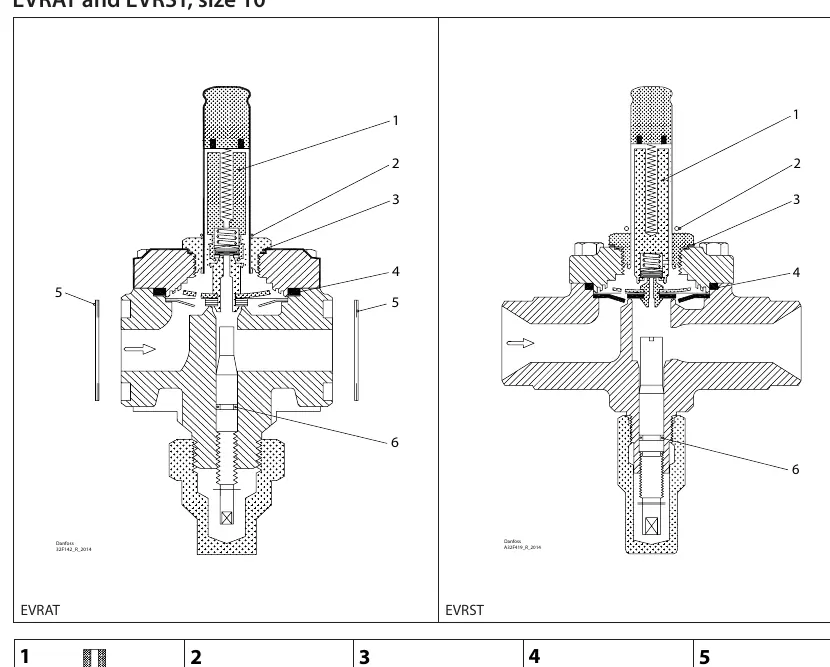

Explosionszeichnung der Ventile EVRAT und EVRST

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Undichtigkeit nach der Wartung

Überprüfen Sie, ob alle Dichtungen (insbesondere die spezifischen Materialien wie Aluminium oder Faser) an der korrekten Position gemäß der Explosionszeichnung verbaut wurden.

Vor der Verwendung

Stellen Sie sicher, dass das Ventil drucklos ist, bevor Sie mit der Reparatur beginnen.
Identifizieren Sie alle Teile des Reparatursatzes anhand der beiliegenden Liste.
Vergleichen Sie die Dichtungsdurchmesser vor dem Einbau.
Stellen Sie sicher, dass Sie den richtigen Ventiltyp (EVRAT oder EVRST) bearbeiten.
