Installationsanleitung für Danfoss 032F2329 Reparatursatz

Installationsanleitung und Teileliste für den Danfoss 032F2329 Reparatursatz für EVRA und EVRS Ventile der Größe 3. Enthält Explosionszeichnungen und eine detaillierte Übersicht der Komponenten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

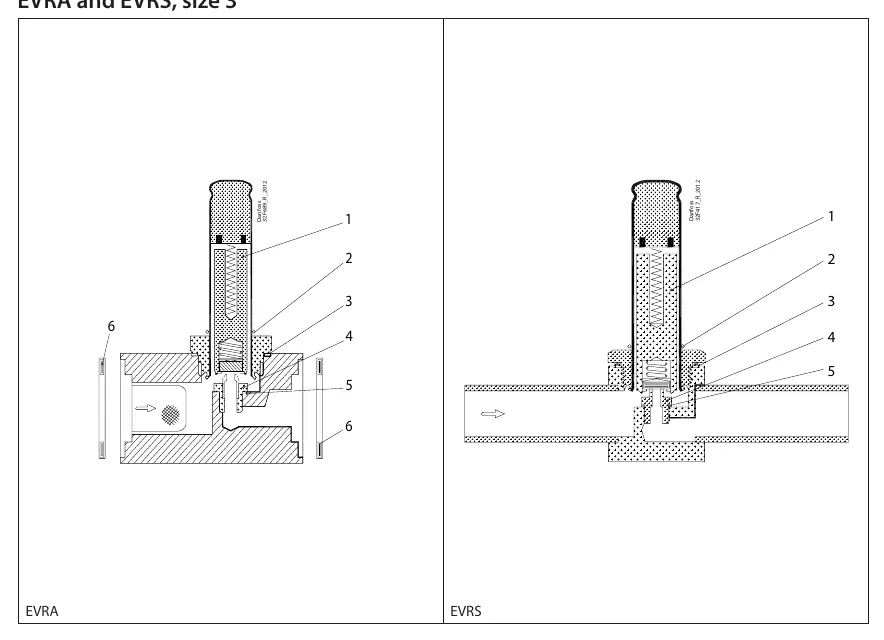

Explosionszeichnung der EVRA- und EVRS-Ventile

Seite 1

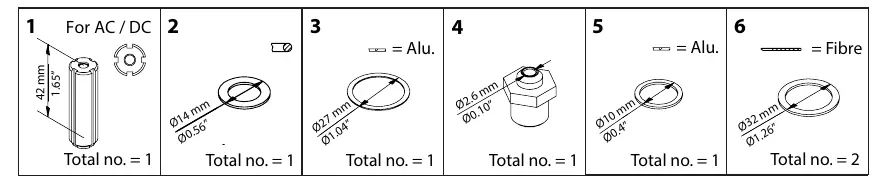

Teileliste mit Abmessungen und Materialangaben

Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung und Teileliste für den Danfoss 032F2329 Reparatursatz. Er ist speziell für die Wartung von EVRA- und EVRS-Ventilen der Größe 3 konzipiert. Die Anleitung bietet visuelle Explosionszeichnungen für den korrekten Zusammenbau sowie eine detaillierte Auflistung aller im Set enthaltenen Komponenten.

Übersicht der Komponenten

Der Reparatursatz enthält sechs spezifische Komponenten, die für die Wartung der Ventile erforderlich sind:

Teil 1: Magnetspulenkern (geeignet für AC/DC)
Teil 2: Dichtring (Ø14 mm, Material: Aluminium)
Teil 3: Dichtring (Ø27 mm, Material: Aluminium)
Teil 4: Ventileinsatz (Ø2.6 mm)
Teil 5: Dichtring (Ø10 mm, Material: Aluminium)
Teil 6: Dichtring (Ø32 mm, Material: Faser/Fibre)

Montagehinweise

Die beiliegenden Diagramme zeigen die korrekte Positionierung der Teile 1 bis 6 innerhalb der EVRA- und EVRS-Ventilgehäuse. Achten Sie bei der Montage auf die korrekte Ausrichtung der Dichtungen und den korrekten Sitz der internen Komponenten, um die Dichtigkeit des Ventils zu gewährleisten. Stellen Sie vor Beginn der Arbeiten sicher, dass das System vollständig drucklos ist.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Undichtigkeit nach der Wartung

Überprüfen Sie, ob alle Dichtringe (Teile 2, 3, 5, 6) korrekt positioniert und nicht beschädigt sind.

Falsche Teilezuordnung

Vergleichen Sie die Abmessungen der Dichtringe (Ø14 mm, Ø27 mm, Ø10 mm, Ø32 mm) mit den Angaben in der Teileliste, um Verwechslungen zu vermeiden.

Vor der Verwendung

Stellen Sie sicher, dass das System drucklos ist.
Überprüfen Sie, ob das Ventil die Größe 3 hat.
Vergleichen Sie die vorhandenen Teile mit der Liste im Dokument.
Stellen Sie sicher, dass die richtigen Dichtmaterialien (Aluminium oder Faser) an der vorgesehenen Stelle verwendet werden.
