Installationsanleitung für Danfoss 032F2324 Reparatursatz

Erfahren Sie, wie Sie den Danfoss 032F2324 Reparatursatz für EVM NC Ventile korrekt installieren. Diese Anleitung enthält eine detaillierte Übersicht der enthaltenen Komponenten und deren Spezifikationen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung für den Danfoss Reparatursatz mit der Artikelnummer 032F2324, der für EVM NC Ventile vorgesehen ist. Es bietet eine Übersicht über alle im Set enthaltenen Ersatzteile sowie deren spezifische Abmessungen und Materialhinweise, um eine korrekte Wartung und Instandsetzung des Ventils zu gewährleisten.

Komponenten des Reparatursatzes

Der Reparatursatz enthält sieben spezifische Komponenten. Stellen Sie vor Beginn der Arbeiten sicher, dass alle Teile vollständig sind:

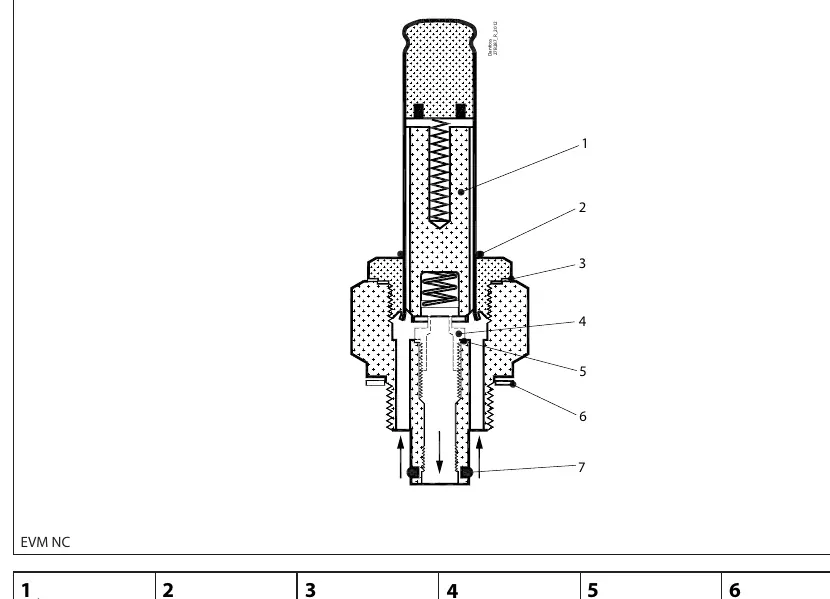

Explosionszeichnung des EVM NC Ventils mit nummerierten Komponenten

1: Ventileinsatz (Länge 44 mm / 1.71 Zoll)
2: Dichtungsring (Durchmesser 14 mm / 0.56 Zoll, Aluminium)
3: Dichtungsring (Durchmesser 27 mm / 1.04 Zoll, Faser)
4: Ventilsitz/Einsatz (Durchmesser 3.3 mm / 0.13 Zoll)
5: Dichtungsring (Durchmesser 10 mm / 0.4 Zoll, Aluminium)
6: Dichtungsring (Durchmesser 33 mm / 1.3 Zoll, Faser)
7: Dichtungsring (Durchmesser 9 mm / 0.35 Zoll)

Montagehinweise

Die Montage sollte gemäß der beiliegenden Explosionszeichnung des EVM NC Ventils erfolgen. Achten Sie beim Austausch der Dichtungsringe auf die korrekte Materialzuordnung (Aluminium oder Faser), wie in der Komponentenliste angegeben. Stellen Sie sicher, dass alle Dichtflächen sauber und frei von Ablagerungen sind, bevor Sie die neuen Komponenten einsetzen.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Undichtigkeit nach der Wartung

Überprüfen Sie, ob die Dichtungsringe (Aluminium vs. Faser) an der korrekten Position gemäß der Explosionszeichnung verbaut wurden.

Vor der Verwendung

Identifizieren Sie alle 7 Komponenten des Reparatursatzes.
Stellen Sie sicher, dass das Ventilmodell EVM NC mit dem Reparatursatz 032F2324 kompatibel ist.
Reinigen Sie die Dichtflächen des Ventils gründlich.
Prüfen Sie die Materialvorgaben für die Dichtungsringe (Alu/Faser).
