Reparatursatz für Danfoss 027H7204 Installationsanleitung

Schnelle Anleitung für den Danfoss 027H7204 Reparatursatz für ICS und ICLX Ventile der Größe 125. Enthält eine detaillierte Übersicht der enthaltenen Dichtungen und Komponenten.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für den Danfoss Reparatursatz mit der Artikelnummer 027H7204. Der Satz ist speziell für die Wartung und Reparatur der Ventilserien ICS und ICLX in der Größe 125 konzipiert. Die Anleitung bietet eine explodierte Darstellung der Ventilkomponenten sowie eine detaillierte Liste aller im Set enthaltenen Dichtungen und Ersatzteile.

Komponentenübersicht

Der Reparatursatz enthält eine Vielzahl von Dichtungen aus unterschiedlichen Materialien, die für die ordnungsgemäße Funktion der Ventile ICS 125 und ICLX 125 erforderlich sind. Die Komponenten sind in der beiliegenden Explosionszeichnung nummeriert, um die Zuordnung während der Montage zu erleichtern.

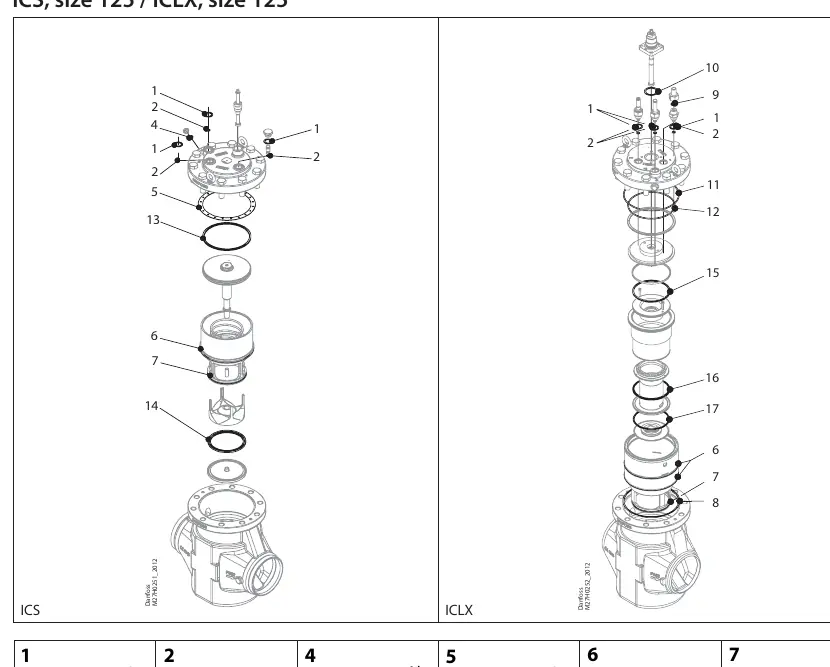

Explosionszeichnung der Ventile ICS 125 und ICLX 125 mit nummerierten Komponenten.

Materialspezifikationen der Dichtungen

Die im Set enthaltenen Dichtungen bestehen aus verschiedenen Materialien, die je nach Einbauort spezifische Anforderungen erfüllen:

Faser (Fibre): Verschiedene Dichtungsringe (Positionen 1, 5, 8, 10)
Aluminium (Alu.): Dichtungsringe (Positionen 4, 9)
Stahl (Steel): Dichtungsringe (Positionen 13, 15)
PTFE: Dichtungsringe (Positionen 14, 16, 17)

Bitte stellen Sie sicher, dass bei der Montage die korrekten Dichtungen an den entsprechenden Positionen gemäß der Explosionszeichnung verwendet werden, um die Dichtigkeit des Ventils zu gewährleisten.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Undichtigkeit nach der Wartung

Überprüfen Sie, ob alle Dichtungen gemäß der Explosionszeichnung an der richtigen Position platziert wurden und ob die Materialtypen (Fibre, Alu, Steel, PTFE) korrekt zugeordnet sind.

Vor der Verwendung

Stellen Sie sicher, dass das Ventil drucklos ist, bevor Sie mit der Reparatur beginnen.
Identifizieren Sie die Ventilserie (ICS oder ICLX) und die Größe 125.
Vergleichen Sie die ausgebauten Teile mit der beiliegenden Liste der 17 Komponenten.
Reinigen Sie die Dichtflächen gründlich vor dem Einbau der neuen Dichtungen.
