Dieses Dokument dient als Installationshilfe für den Danfoss Reparatursatz mit der Artikelnummer 027F3154. Es ist für die Wartung und Reparatur der Ventiltypen PM, PML/X, MRV, MEV sowie PMFH/L (Größe 50 und 300) vorgesehen. Die Anleitung enthält technische Explosionszeichnungen, die die Positionierung der Dichtungen und Ersatzteile innerhalb der jeweiligen Ventilgehäuse verdeutlichen.
Ventiltypen und Explosionszeichnungen

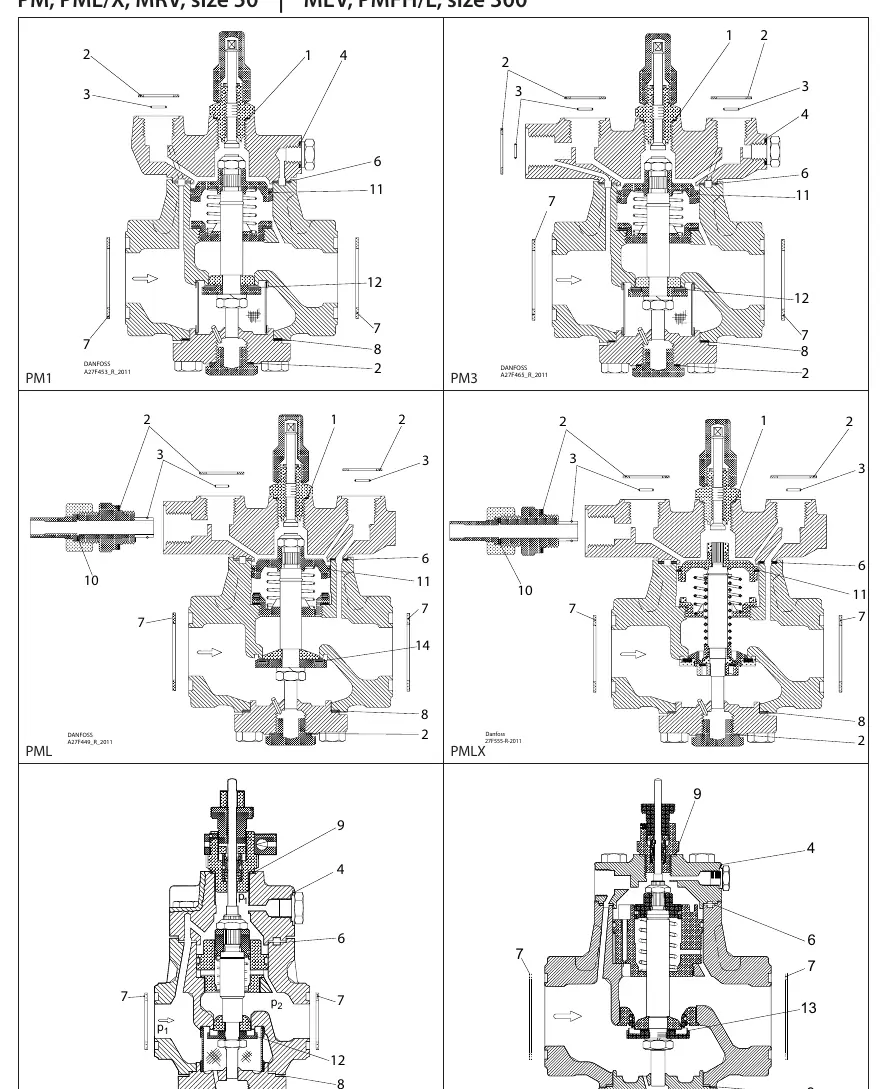

Die Anleitung bietet detaillierte Schnittzeichnungen für folgende Ventiltypen:
- PM1 und PM3
- PML und PMLX
- MRV und MEV

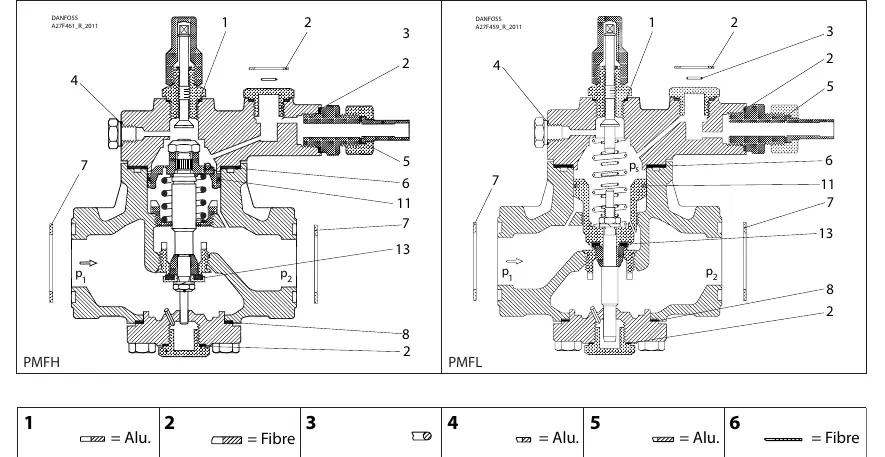

- PMFH und PMFL
Die Zeichnungen zeigen die korrekte Anordnung der internen Komponenten, die durch nummerierte Indizes (1 bis 14) gekennzeichnet sind. Diese Nummern korrespondieren mit den im Reparatursatz enthaltenen Ersatzteilen.
Komponentenübersicht
Der Reparatursatz enthält eine Vielzahl von Dichtungen aus Aluminium und Faserwerkstoffen in unterschiedlichen Durchmessern. Die Anleitung listet die Komponenten von 1 bis 14 auf, wobei für jedes Teil der Materialtyp (Alu oder Faser) sowie der Durchmesser in Millimetern und Zoll angegeben ist. Achten Sie bei der Montage auf die korrekte Zuordnung der Dichtungsgrößen gemäß der Explosionszeichnung Ihres spezifischen Ventiltyps.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Vergleichen Sie die Durchmesser der Dichtungen (von 9 mm bis 105 mm) genau mit der Explosionszeichnung Ihres spezifischen Ventiltyps, um Leckagen zu vermeiden.
Beachten Sie, dass der Satz Dichtungen aus Aluminium und Faserwerkstoffen enthält. Verwenden Sie das korrekte Material gemäß der Spezifikation für die jeweilige Dichtungsposition.
Vor der Verwendung
- Identifizieren Sie den exakten Ventiltyp (z.B. PM, PML, MRV).
- Stellen Sie sicher, dass das Ventil drucklos und sicher vom System getrennt ist.
- Vergleichen Sie die vorhandenen Altteile mit der nummerierten Liste im Reparatursatz.
- Reinigen Sie die Dichtflächen vor dem Einbau der neuen Komponenten.
