Installationsanleitung für Danfoss Overhaul kit PMFL 80-6 (027F0635)

Installationsanleitung und Teileübersicht für das Danfoss Overhaul kit PMFL, Größe 80-6 (Code 027F0635). Enthält eine Explosionszeichnung des Ventils und eine detaillierte Liste der enthaltenen Dichtungen und Komponenten.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung für das Danfoss Overhaul kit PMFL, Größe 80-6 (Code 027F0635). Es bietet eine Explosionszeichnung des Ventils sowie eine detaillierte Auflistung der enthaltenen Dichtungen und Ersatzteile, die für die Wartung erforderlich sind.

Explosionszeichnung und Komponenten

Die beiliegende Zeichnung zeigt den Aufbau des PMFL-Ventils mit den nummerierten Komponenten 1 bis 21. Diese Nummern korrespondieren mit der beigefügten Teileliste, die die Spezifikationen der einzelnen Dichtungen und Bauteile definiert. Achten Sie bei der Montage auf die korrekte Zuordnung der Teile gemäß der Explosionszeichnung.

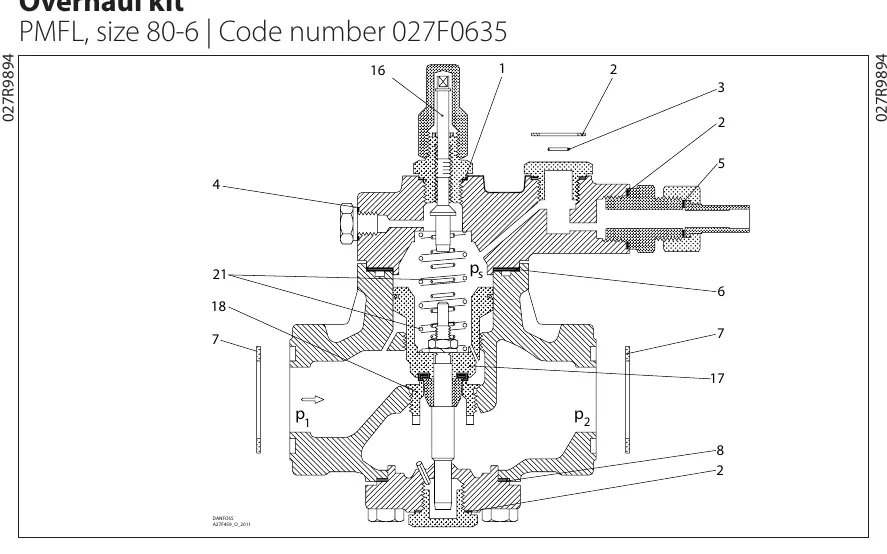

Explosionszeichnung des PMFL-Ventils mit nummerierten Komponenten

Teileliste und Spezifikationen

Das Kit enthält verschiedene Dichtungen aus Aluminium und Faser (Fibre). Die Tabelle unter der Zeichnung gibt Aufschluss über die Anzahl und die Maße der benötigten Dichtungen für die jeweiligen Positionen.

Wichtige Hinweise zur Installation

Bitte beachten Sie folgende Einschränkungen und Hinweise:

Die Teile 9 und 10 sind im Paket enthalten, werden jedoch für die Größe PMFL 80-6 nicht verwendet.
Für die Identifikation und Installation von schwachen (Weak) und starken (Strong) Federsätzen beachten Sie bitte die separate Installationsanleitung DKRCI.PI.GE1.C.

Offizielle Quellen aus der Anleitung

Offizielle Quelle DKRCI.PI.GE

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Teile 9 und 10 bleiben nach der Montage übrig.

Diese Teile sind im Kit enthalten, werden jedoch für das Modell PMFL 80-6 nicht benötigt.

Unsicherheit bei der Installation von Federsätzen.

Konsultieren Sie die Anleitung DKRCI.PI.GE1.C für spezifische Anweisungen zu schwachen oder starken Federsätzen.

Vor der Verwendung

Identifizieren Sie alle Teile anhand der Explosionszeichnung.
Stellen Sie sicher, dass das Modell PMFL 80-6 vorliegt.
Prüfen Sie, ob die Anleitung DKRCI.PI.GE1.C für Federsätze griffbereit ist.
Sortieren Sie die Dichtungen nach Material (Aluminium oder Faser) gemäß der Tabelle.
