Installationsanleitung für Danfoss Aero & Aveo Manipulationsschutz

Erfahren Sie, wie Sie den Manipulationsschutz für Danfoss Aero und Aveo Thermostatköpfe mit RAV- und RAVL-Anschlüssen korrekt montieren. Schritt-für-Schritt-Anleitung für Standard- und Fernfühler-Varianten.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die fachgerechte Montage der Manipulationsschutzgehäuse für Danfoss Aero und Aveo Thermostatköpfe, die mit RAV- oder RAVL-Anschlüssen verwendet werden. Die Anleitung deckt sowohl die Standard-Schutzgehäuse als auch die Installation in Verbindung mit einem Fernfühler ab.

Montage des Manipulationsschutzes

Setzen Sie die beiden Hälften des Schutzgehäuses um den Thermostatkopf herum an.
Drücken Sie die Gehäuseteile zusammen, bis sie hörbar einrasten.
Verwenden Sie bei Bedarf einen Schraubendreher, um die Verriegelung an der vorgesehenen Stelle zu sichern.
Überprüfen Sie den festen Sitz des Gehäuses am Thermostatkopf.

Installation mit Fernfühler

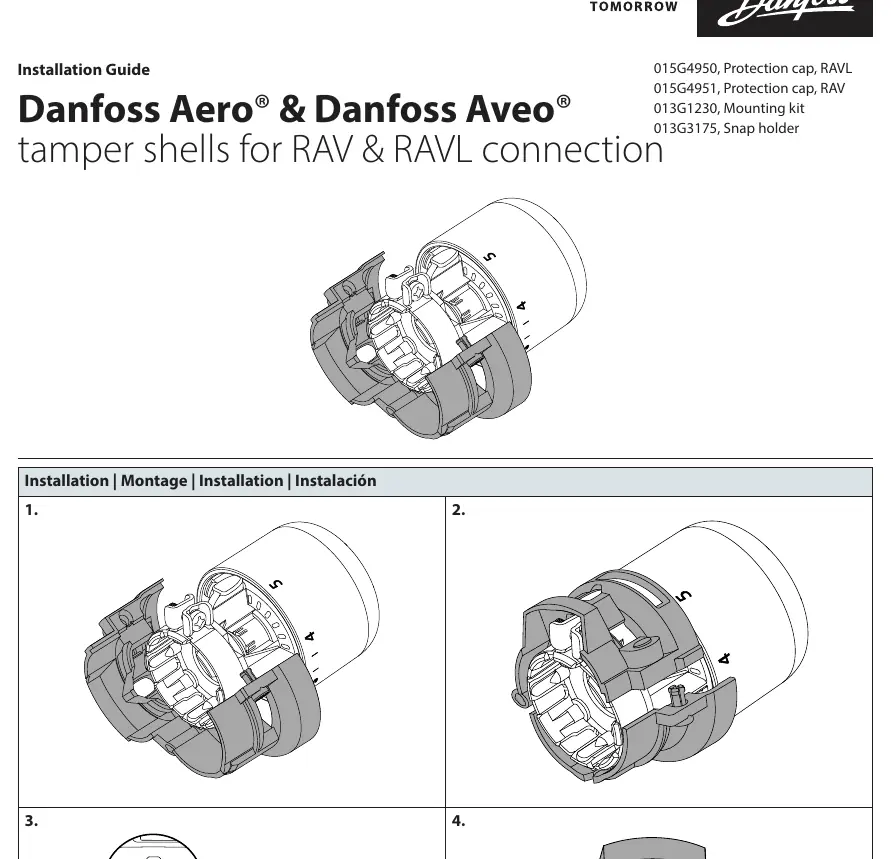

Schritte 1 und 2 der Montage der Manipulationsschutzhülle am Thermostatkopf

Montieren Sie die Halterung für den Fernfühler an der Wand oder der gewünschten Position, bis diese einrastet.
Führen Sie das Kabel des Fernfühlers durch die Aussparung im Manipulationsschutzgehäuse.
Setzen Sie das Schutzgehäuse wie bei der Standardmontage um den Thermostatkopf und lassen Sie es einrasten.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Gehäuse rastet nicht ein

Stellen Sie sicher, dass die Gehäusehälften korrekt ausgerichtet sind und keine Kabel den Schließmechanismus blockieren.

Schutzgehäuse sitzt locker

Prüfen Sie, ob alle Rastnasen vollständig geschlossen sind und ob das Gehäuse für den spezifischen RAV/RAVL-Anschluss geeignet ist.

Vor der Verwendung

Identifizieren Sie den korrekten Anschlusstyp (RAV oder RAVL).
Stellen Sie sicher, dass das passende Schutzgehäuse (015G4950 für RAVL oder 015G4951 für RAV) vorliegt.
Prüfen Sie, ob ein Montage-Kit (013G1230) oder Snap-Halter (013G3175) für die Installation erforderlich ist.
