Installationsanleitung für Danfoss 013R9066 Klemmringverschraubungen für PEX-Rohre

Erfahren Sie, wie Sie Danfoss 013R9066 Klemmringverschraubungen für PEX-Kunststoffrohre korrekt installieren. Diese Anleitung enthält wichtige Schritte zur Rohrbearbeitung, Montage der Verschraubung und Betriebsgrenzen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die fachgerechte Montage der Danfoss 013R9066 Klemmringverschraubungen für PEX-Kunststoffrohre. Die Einhaltung der Installationsschritte ist entscheidend für die Dichtigkeit und Sicherheit des Systems. Beachten Sie unbedingt die maximalen Betriebsgrenzen von 6 bar Druck und 95 °C Temperatur.

Montage und Installation

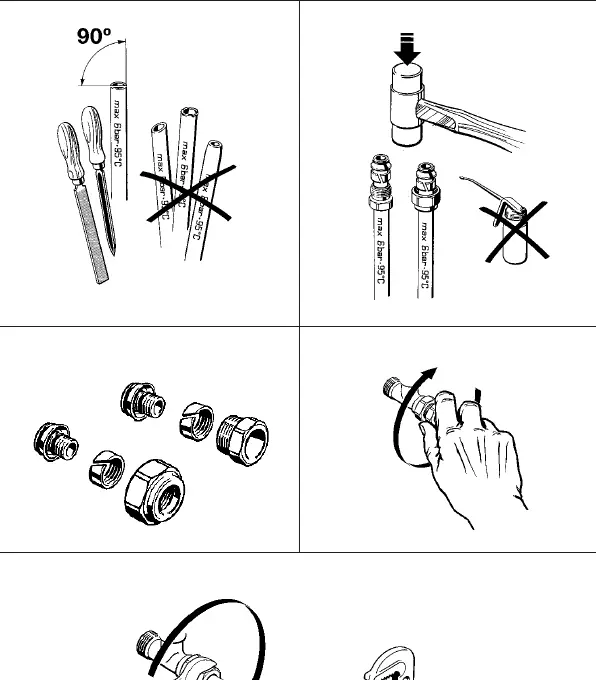

Schritte zur Vorbereitung und Montage der Klemmringverschraubung

Rohrvorbereitung: Das PEX-Rohr muss rechtwinklig (90°) abgeschnitten werden. Verwenden Sie eine Feile, um das Rohrende sauber zu entgraten.
Vorbereitung der Verschraubung: Setzen Sie die Einzelteile der Verschraubung (Überwurfmutter, Klemmring, Stützhülse) in der korrekten Reihenfolge auf das Rohr.
Montage: Führen Sie das Rohr in den Anschluss ein. Ziehen Sie die Überwurfmutter zunächst von Hand fest.
Festziehen: Verwenden Sie einen passenden Schraubenschlüssel, um die Mutter um eine halbe bis eine ganze Umdrehung festzuziehen.

Wichtige Sicherheitshinweise

Verwenden Sie keine Rohrzangen oder ähnliche Werkzeuge, die das Material beschädigen könnten.
Verwenden Sie keine Schmiermittel oder Dichtpasten auf den Klemmringverbindungen.
Stellen Sie sicher, dass das Rohr während der Montage nicht beschädigt wird.

Betriebsparameter

Die Verschraubungen sind für PEX-Rohre gemäß DIN 16892/26893 ausgelegt. Die Betriebsbedingungen richten sich nach den Angaben des jeweiligen Rohrherstellers, dürfen jedoch folgende Grenzwerte nicht überschreiten:

Maximaler Betriebsdruck: 6 bar
Maximale Betriebstemperatur: 95 °C

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Undichtigkeit nach der Montage

Überprüfen Sie, ob das Rohr rechtwinklig geschnitten und entgratet wurde. Stellen Sie sicher, dass die Mutter ausreichend festgezogen wurde (1/2 bis 1 Umdrehung).

Beschädigung der Verschraubung

Verwenden Sie keine Rohrzangen, da diese das Material verformen oder zerkratzen können.

Vor der Verwendung

Prüfen Sie, ob das PEX-Rohr der Norm DIN 16892/26893 entspricht.
Stellen Sie sicher, dass das Rohr sauber und gratfrei geschnitten ist.
Vergewissern Sie sich, dass keine Schmiermittel verwendet werden.
Prüfen Sie, ob der Betriebsdruck unter 6 bar liegt.
Prüfen Sie, ob die Betriebstemperatur unter 95 °C liegt.
