Installationsanleitung für Danfoss RA-DV Dynamic Valve Service-Kit

Diese Anleitung beschreibt den Austausch der Komponenten des Service-Kits für das Danfoss RA-DV Dynamic Valve. Sie enthält detaillierte Schritte zur Demontage, Reinigung und Montage der Ersatzteile unter Einhaltung der erforderlichen...

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung für das Service-Kit des Danfoss RA-DV Dynamic Valve. Es beschreibt den fachgerechten Austausch der internen Komponenten. Die Einhaltung der angegebenen Drehmomente ist für die ordnungsgemäße Funktion des Ventils zwingend erforderlich.

Inhalt des Service-Kits

Stopfbuchse
Ventiloberteil
Blende
Regler

Installationsschritte

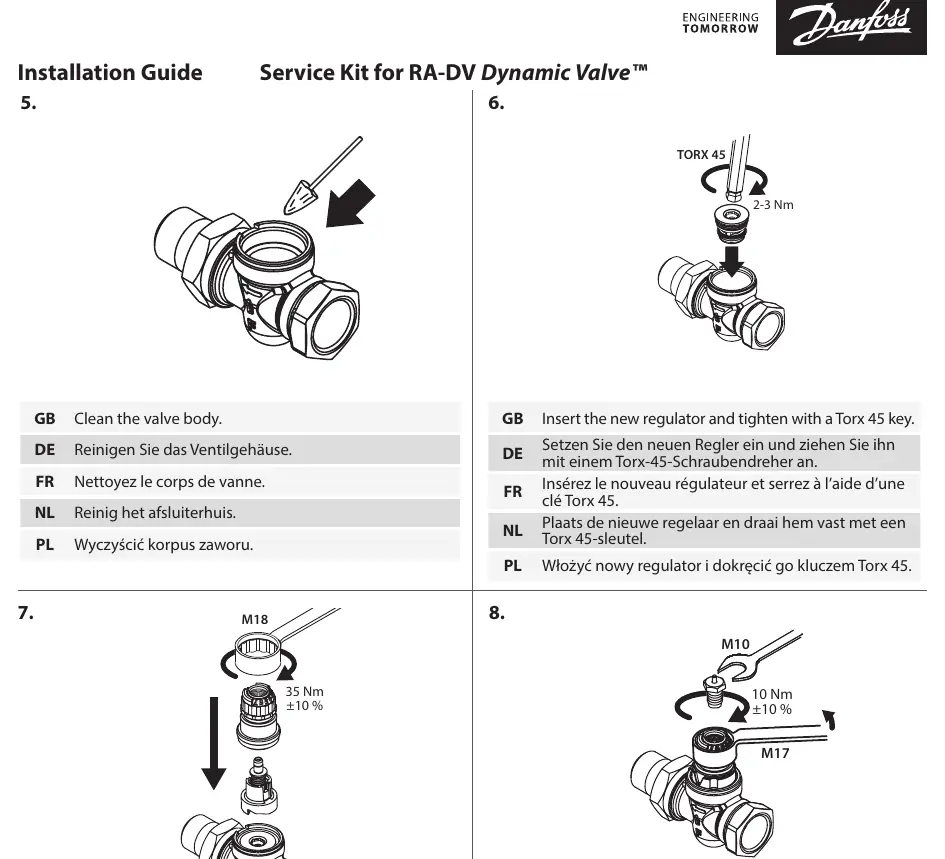

Schritte zur Installation des Danfoss RA-DV Ventils: Reinigung des Ventilgehäuses, Einsetzen des Reglers mit einem Torx-45-Schlüssel (2-3 Nm) sowie Montage der weiteren...

Demontage: Entfernen Sie das Thermostatelement. Heben Sie den Blockierring mit einem Schraubendreher vom Ventilgehäuse ab.
Einsatz entfernen: Drehen Sie den Einsatz mit einem M18-Ringschlüssel heraus.
Regler entfernen: Verwenden Sie einen Torx-45-Schraubendreher, um den Regler herauszudrehen.
Reinigung: Reinigen Sie das Ventilgehäuse gründlich vor dem Einbau der neuen Komponenten.
Regler einbauen: Setzen Sie den neuen Regler ein und ziehen Sie ihn mit einem Torx-45-Schraubendreher fest (2-3 Nm).
Ventiloberteil montieren: Montieren Sie das Ventiloberteil und ziehen Sie es mit einem M18-Ringschlüssel fest (35 Nm ±10 %).
Abschluss: Fixieren Sie das Ventiloberteil mit einem M17-Ringschlüssel. Montieren Sie die Stopfbuchse und ziehen Sie diese mit einem M10-Schraubenschlüssel fest (10 Nm ±10 %).

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Undichtigkeit oder Fehlfunktion nach dem Austausch

Überprüfen Sie, ob alle Komponenten korrekt montiert wurden und die angegebenen Drehmomente (35 Nm für das Ventiloberteil, 10 Nm für die Stopfbuchse) eingehalten wurden.

Vor der Verwendung

Stellen Sie sicher, dass das passende Service-Kit für Ihr Ventilmodell (013G7831, 013G7980 oder 015G0899) vorliegt.
Bereiten Sie einen M18-Ringschlüssel, einen M17-Ringschlüssel, einen M10-Schraubenschlüssel und einen Torx-45-Schraubendreher vor.
Stellen Sie sicher, dass das Thermostatelement vor Beginn der Arbeiten entfernt wurde.
