Installationsanleitung für Danfoss 027H7191 Inspektionskit

Detaillierte Installationsanleitung für das Danfoss 027H7191 Inspektionskit für ICS, ICM und ICLX Ventile der Größe 100. Enthält Explosionszeichnungen und eine Übersicht der enthaltenen Dichtungen und Ersatzteile.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für das Danfoss Inspektionskit mit der Artikelnummer 027H7191. Es ist spezifisch für die Ventilserien ICS, ICM und ICLX in der Größe 100 konzipiert. Die Anleitung bietet eine visuelle Übersicht über die Anordnung der Dichtungen und Ersatzteile, die für die Wartung dieser Ventile erforderlich sind.

Komponenten und Aufbau

Das Kit enthält verschiedene Dichtungsringe aus Faser (Fibre) und Aluminium (Alu.), die an spezifischen Positionen innerhalb der Ventilbaugruppen ICS, ICM und ICLX verbaut werden müssen. Die Explosionszeichnungen zeigen die korrekte Reihenfolge der Montage für jeden Ventiltyp.

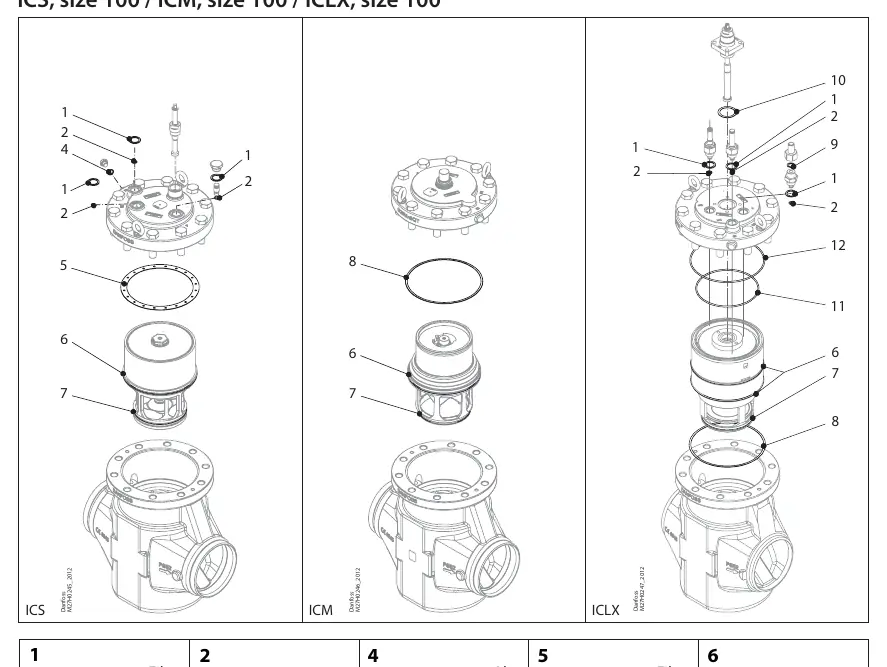

Explosionszeichnungen der Ventile ICS, ICM und ICLX

Übersicht der Dichtungen

Die beiliegenden Dichtungen sind in der Anleitung mit Nummern gekennzeichnet, die den Positionen in den Zeichnungen entsprechen:

Position 1: Faser-Dichtung, 32,5 mm
Position 2: Faser-Dichtung, 9 mm
Position 4: Aluminium-Dichtung, 18 mm
Position 5: Faser-Dichtung, 150 mm
Position 6: Faser-Dichtung, 133 mm
Position 7: Faser-Dichtung, 88 mm
Position 8: Faser-Dichtung, 150 mm
Position 9: Aluminium-Dichtung, 22 mm
Position 10: Faser-Dichtung, 39 mm
Position 11: Faser-Dichtung, 114 mm
Position 12: Faser-Dichtung, 142 mm
