Installationsanleitung für Danfoss 027F3384 Überholungskit

Schnellstart-Anleitung für das Danfoss 027F3384 Überholungskit für PM-Ventile (Größe 40 V-cone). Enthält eine detaillierte Übersicht der Bauteile, Dichtungsgrößen und Montagehinweise für die Modelle PM1 und PM3.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit mit der Artikelnummer 027F3384, welches für PM-Ventile der Größe 40 mit V-Kegel (V-cone) vorgesehen ist. Die Anleitung bietet eine Übersicht über alle im Kit enthaltenen Ersatzteile, deren Materialbeschaffenheit (Aluminium oder Faser) sowie deren spezifische Abmessungen.

Komponentenübersicht

Das Kit enthält verschiedene Dichtungen, O-Ringe und mechanische Komponenten, die für die Wartung der Ventiltypen PM1 und PM3 erforderlich sind. Die Bauteile sind in der Explosionszeichnung nummeriert, um eine korrekte Zuordnung während der Montage zu gewährleisten.

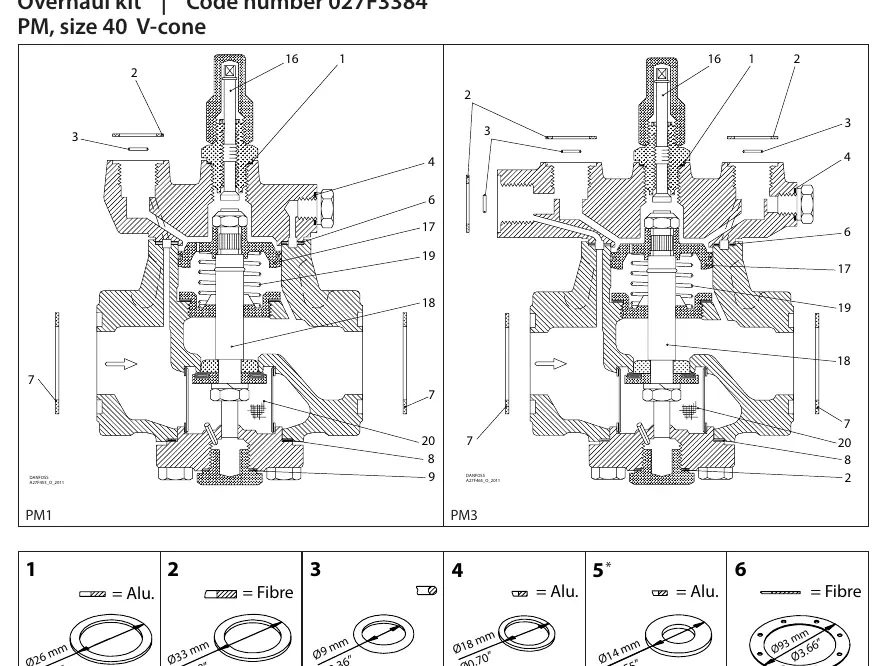

Explosionszeichnung der PM1 und PM3 Ventile mit Bauteilnummerierung.

Dichtungen aus Aluminium und Fasermaterial in verschiedenen Durchmessern (von 9 mm bis 93 mm).
Spezifische mechanische Komponenten wie Federn und Ventileinsätze.
Hinweis: Einige im Paket enthaltene Teile werden bei den Modellen PM1 oder PM3 mit V-Kegel nicht benötigt.

Montagehinweise

Bei der Installation ist auf die korrekte Platzierung der Dichtungen zu achten. Die Explosionszeichnungen für PM1 und PM3 zeigen die genaue Position der Bauteile 1 bis 20. Stellen Sie sicher, dass die Dichtungen gemäß ihrer Materialspezifikation (Aluminium oder Faser) an der vorgesehenen Stelle eingesetzt werden.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Teile bleiben nach der Montage übrig.

Einige Teile im Kit sind für spezifische Konfigurationen vorgesehen. Prüfen Sie, ob das Teil laut Anleitung für Ihr Modell (PM1 oder PM3 mit V-Kegel) explizit nicht benötigt wird.

Vor der Verwendung

Identifizieren Sie Ihr Ventilmodell (PM1 oder PM3).
Überprüfen Sie den Inhalt des Kits anhand der Stückliste.
Stellen Sie sicher, dass die Dichtungen (Alu/Faser) korrekt zugeordnet sind.
Reinigen Sie die Dichtflächen vor dem Einbau der neuen Komponenten.
