Installationsanleitung für Danfoss 027F3370 Überholungskit

Schnelle Installationsanleitung für das Danfoss 027F3370 Überholungskit für PM-Ventile der Größe 20. Enthält eine detaillierte Übersicht der Ersatzteile, deren Spezifikationen und Zuordnung zu den Ventiltypen PM1 und PM3.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit mit der Artikelnummer 027F3370, konzipiert für PM-Ventile der Größe 20. Es bietet eine visuelle Aufschlüsselung der enthaltenen Komponenten und deren Positionierung innerhalb der Ventiltypen PM1 und PM3.

Komponenten und Aufbau

Das Kit enthält verschiedene Dichtungen, Ringe und mechanische Bauteile. Die Anleitung zeigt zwei Explosionszeichnungen der Ventile PM1 und PM3, in denen die Positionen der einzelnen Ersatzteile (nummeriert von 1 bis 20) genau markiert sind.

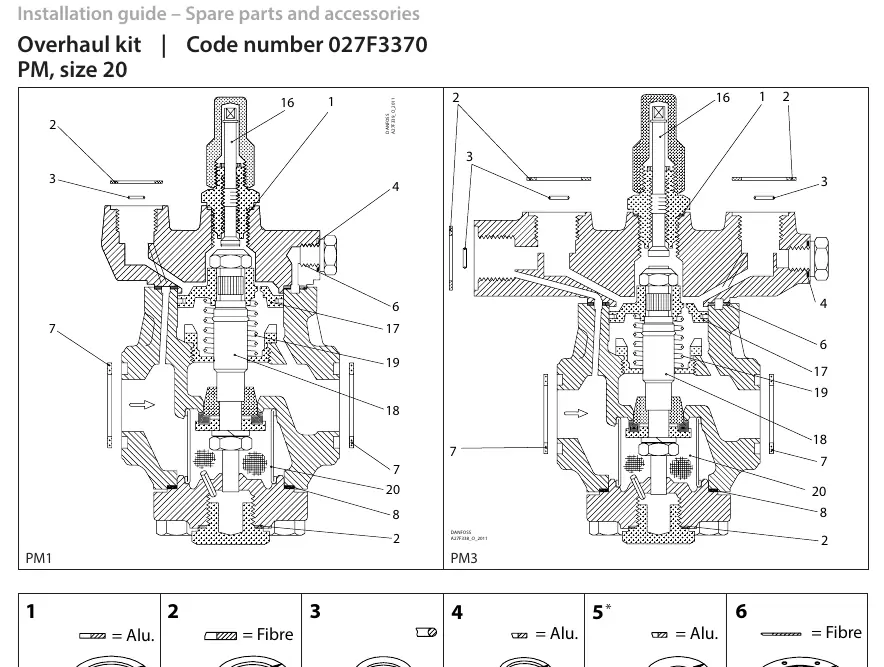

Explosionszeichnung der Ventile PM1 und PM3 mit Positionsnummern der Ersatzteile.

Ersatzteilübersicht

Die Ersatzteile sind nach Material (Aluminium oder Faser) und Abmessungen spezifiziert:

Position 1: 26 mm (Alu)
Position 2: 33 mm (Faser)
Position 3: 9 mm
Position 4: 18 mm (Alu)
Position 5: 14 mm (Alu)
Position 6: 75 mm (Faser)
Position 7: 39 mm (Faser)
Position 8: 60 mm (Faser)
Position 9: 32 mm (Alu)
Position 10: 22 mm (Alu)
Position 16: Ventiloberteil
Position 17: 50 mm Dichtung
Position 18: Ventilspindel
Position 19: Feder (26 mm)
Position 20: Filter (44 mm)

Hinweis: Einige im Paket enthaltene Ersatzteile werden je nach spezifischem Ventiltyp (PM1 oder PM3) möglicherweise nicht benötigt.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Teile bleiben nach der Montage übrig

Einige Teile im Kit sind spezifisch für bestimmte Ventilkonfigurationen. Prüfen Sie die Explosionszeichnung, ob das Teil für Ihr Modell (PM1 oder PM3) vorgesehen ist.

Vor der Verwendung

Identifizieren Sie den Ventiltyp (PM1 oder PM3).
Vergleichen Sie die vorhandenen Teile mit der nummerierten Liste in der Anleitung.
Stellen Sie sicher, dass das Ventil vor Beginn der Arbeiten drucklos ist.
Prüfen Sie die Materialvorgaben (Aluminium vs. Faser) für die Dichtungen.
