Installationsanleitung für Danfoss 068G0064 Inspektionskit

Erfahren Sie, wie Sie das Danfoss 068G0064 Inspektionskit für TEA, TEAT, TEVA und TEAQ Ventile (Größe 20 und 85) korrekt installieren. Enthält Drehmomentvorgaben und Dichtungsübersicht.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Verwendung des Inspektionskits 068G0064 für die Ventilserien TEA, TEAT, TEVA und TEAQ in den Größen 20 und 85. Es dient als Leitfaden für den Austausch von Dichtungen und die korrekte Montage der Ventilkomponenten unter Einhaltung spezifischer Drehmomentvorgaben.

Montage und Drehmomente

Bei der Montage der Ventilkomponenten müssen die folgenden Drehmomente zwingend eingehalten werden, um die Dichtigkeit und Funktion zu gewährleisten:

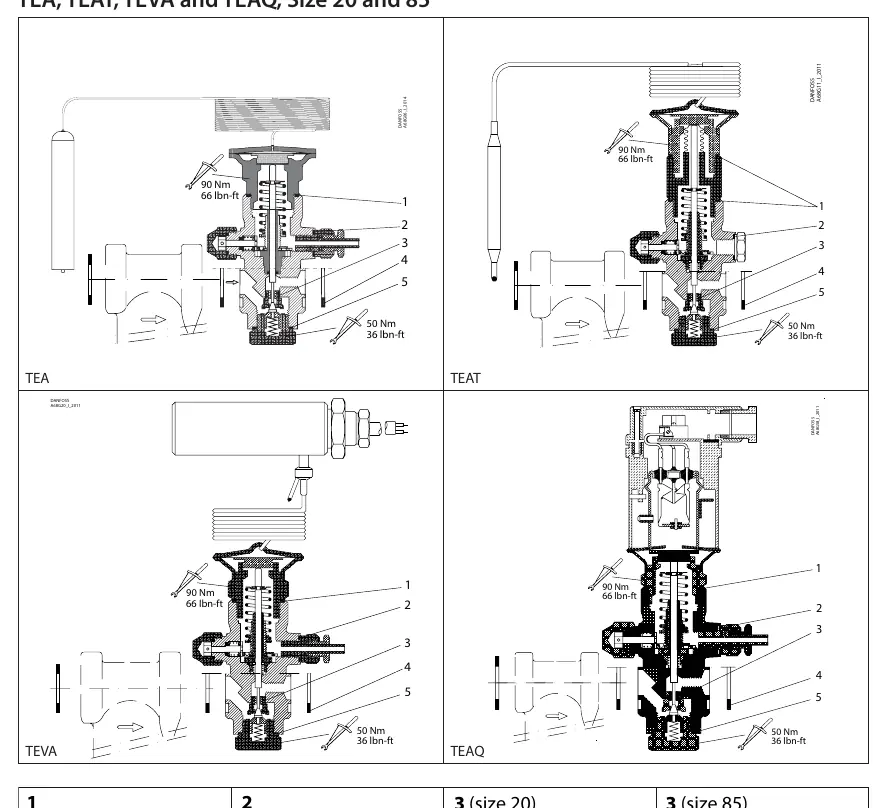

Explosionszeichnungen der Ventile TEA, TEAT, TEVA und TEAQ mit Drehmomentangaben.

Obere Ventilverschraubung: 90 Nm (66 lbn-ft)
Untere Ventilverschraubung: 50 Nm (36 lbn-ft)

Die Abbildungen zeigen die Positionierung der Komponenten 1 bis 5 innerhalb der jeweiligen Ventilgehäuse.

Dichtungssatz Übersicht

Das Kit enthält verschiedene Dichtungen, die je nach Ventilgröße (20 oder 85) und Position zugeordnet werden müssen:

Position 1: Aluminium-Dichtung, Ø36 mm (2 Stück)
Position 2: Aluminium-Dichtung, Ø17,5 mm (1 Stück)
Position 3: Dichtung, Ø8 mm (Größe 20) oder Ø9 mm (Größe 85) (1 Stück)
Position 4: Faser-Dichtung, Ø32 mm (Größe 20) oder Ø39 mm (Größe 85) (3 Stück)
Position 5: Aluminium-Dichtung, Ø26 mm (1 Stück)
