Installationsanleitung für Danfoss Gas Sensor Strobe and Horn

Erfahren Sie, wie Sie den Danfoss Gas Sensor Strobe and Horn (080Z2819) korrekt installieren und konfigurieren. Diese Anleitung enthält Schaltpläne für DC- und AC-Stromversorgung sowie eine Übersicht der verfügbaren Alarmtöne.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

Seite 3

Wichtige Informationen

Der Danfoss Gas Sensor Strobe and Horn (Code 080Z2819) ist ein akustischer und optischer Alarmgeber. Beachten Sie bei der Installation zwingend, dass bei einer AC-Stromversorgung der mitgelieferte 470-Ohm-Widerstand installiert werden muss. Es darf maximal ein Strobe- und Horn-Gerät an die DGS-Einheit angeschlossen werden.

Technische Daten

Betriebsspannung: 9-28V DC
Stromaufnahme: 9-35 mA (Siren), 4-6 mA (Flash)
Schutzart: IP65
Betriebstemperatur: -20 bis +70 °C
Schallpegel: 67-100 dB(A)
Anzahl Töne: 39

Installation und Verdrahtung

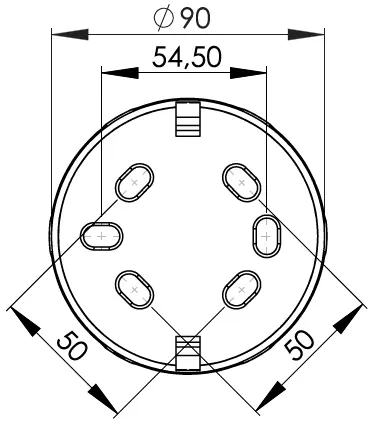

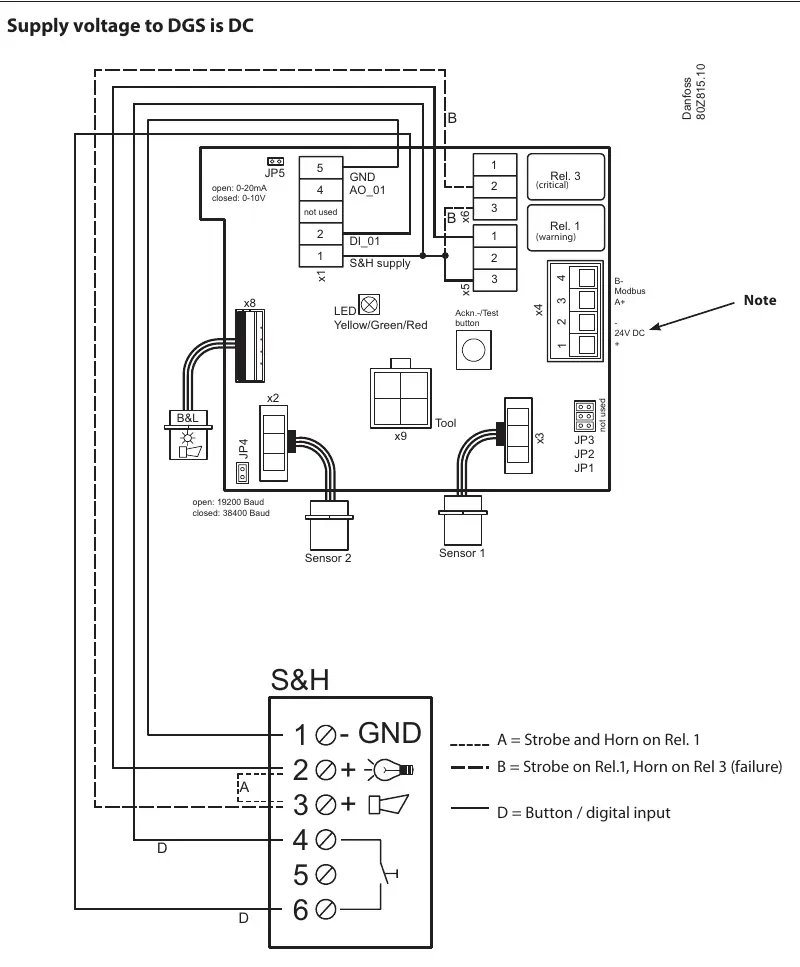

Die Verdrahtung unterscheidet sich je nach Stromversorgung (DC oder AC). Nutzen Sie die entsprechenden Schaltpläne für den Anschluss an die DGS-Einheit.

Wichtige Hinweise zur Verdrahtung:

Verwenden Sie die abnehmbaren Schraubklemmen (geeignet für 16-24 AWG / 0,25-1,50 mm²).

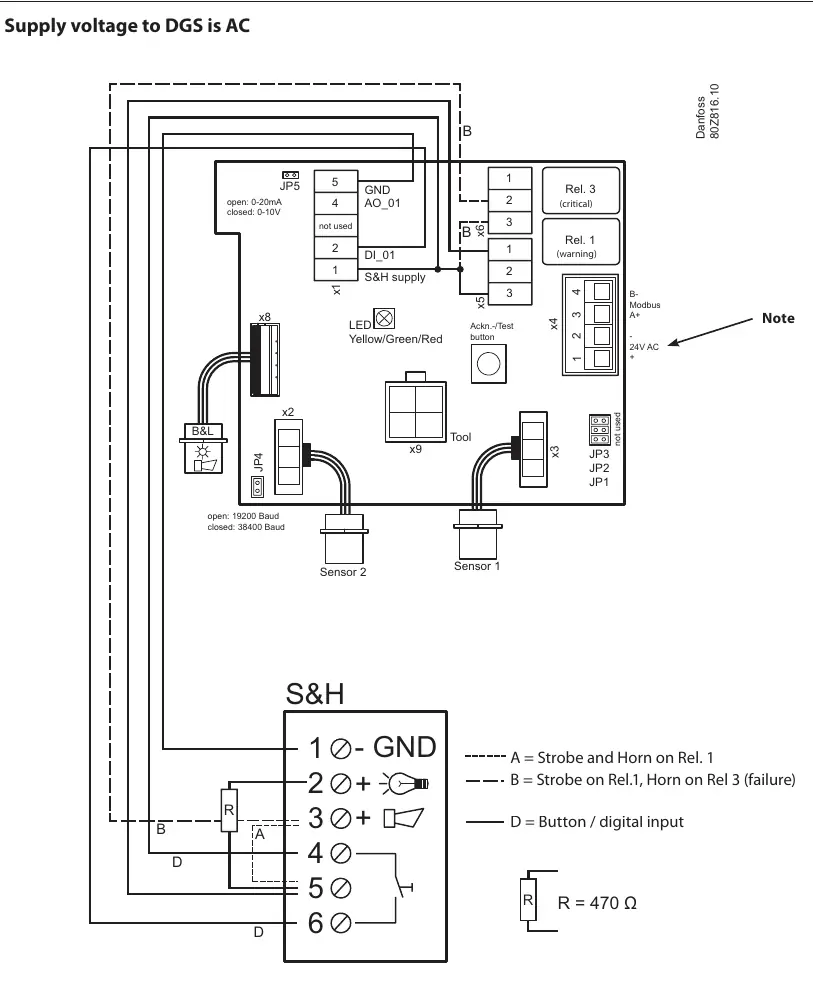

Bei AC-Versorgung: Installieren Sie den 470-Ohm-Widerstand gemäß Schaltplan auf Seite 3.
Anschlussmöglichkeiten: Strobe und Horn auf Relais 1 oder Strobe auf Relais 1 und Horn auf Relais 3 (bei Fehler).

Tonwahl und Lautstärkeregelung

Die Tonwahl erfolgt über die DIP-Schalter (1-6). Die Tabelle auf Seite 4 bietet eine Übersicht der verfügbaren Töne und deren Einstellungen. Die Lautstärke kann über den Regler am Gerät angepasst werden (im Uhrzeigersinn drehen für lauter).
