Bedienungsanleitung für Danfoss 013R9127 Entleerungs- und Fülleinrichtung

Kurzanleitung für die Danfoss 013R9127 Entleerungs- und Fülleinrichtung. Erfahren Sie, wie Sie Heizkörper sicher entleeren, befüllen und den Wasserdurchfluss präzise regulieren.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Verwendung der Danfoss 013R9127 Entleerungs- und Fülleinrichtung für Heizkörperventile. Die Anleitung deckt den Prozess des Entleerens und Befüllens sowie die anschließende Durchflussregulierung ab. Bitte beachten Sie, dass zum Absperren des Heizkörperventils zwingend ein Danfoss Absperrhandrad verwendet werden muss.

Entleeren und Befüllen

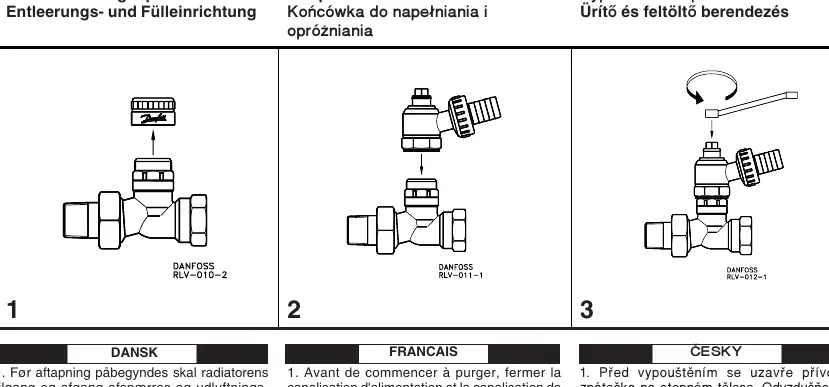

Montage der Entleerungs- und Fülleinrichtung
Montage der Entleerungs- und Fülleinrichtung
  1. Vor Beginn der Arbeiten müssen Vor- und Rücklauf des Heizkörpers abgesperrt werden. Verwenden Sie hierfür ein Danfoss Absperrhandrad.
  2. Öffnen Sie die Entlüftungsschraube am Heizkörper.
  3. Schrauben Sie die Entleerungs- und Fülleinrichtung auf das Anschlussgewinde der RLV-Verschraubung.
  4. Öffnen Sie die Einrichtung vollständig mit einem Standard-Maulschlüssel.

Abschluss und Durchflussregulierung

  1. Nach Abschluss der Arbeiten das Ventil durch Rechtsdrehen bis zum Anschlag schließen.
  2. Schrauben Sie die Entleerungs- und Fülleinrichtung wieder ab.
  3. Um den Wasserdurchfluss zu regulieren, verwenden Sie einen 6 mm Innensechskantschlüssel.
  4. Durch Links-Drehen des Schlüssels in Richtung 'Offen' kann der Durchfluss eingestellt werden. Die Kapazitätsdiagramme (siehe technische Unterlagen) zeigen die Wassermengen für 1/4 bis 4 Umdrehungen sowie bei voll geöffnetem Ventil.
