Installationsanleitung für Danfoss MBS 1900 Drucktransmitter
Erfahren Sie, wie Sie den Danfoss MBS 1900 Drucktransmitter korrekt installieren. Diese Anleitung enthält wichtige Informationen zu elektrischen Anschlüssen, Steckertypen, Drehmomentvorgaben und Sicherheitszulassungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der Danfoss MBS 1900 Drucktransmitter. Achten Sie besonders auf die korrekte elektrische Verdrahtung gemäß dem Produktetikett und halten Sie das maximale Anzugsdrehmoment ein, um Schäden am Gerät zu vermeiden.
Elektrischer Anschluss

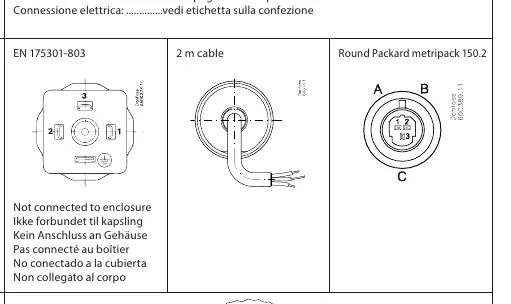

Die elektrische Belegung ist nicht universell. Bitte überprüfen Sie zwingend das Produktetikett am Gerät, um die korrekte Anschlussbelegung zu ermitteln. Es werden verschiedene Steckertypen unterstützt:
- EN 175301-803
- 2 m Kabel
- Round Packard Metripack 150.2
Hinweis: Das Gehäuse ist nicht mit dem elektrischen Anschluss verbunden.
Installation und Montage
Bei der Montage des Drucktransmitters ist auf das korrekte Anzugsdrehmoment zu achten, um eine sichere Verbindung zu gewährleisten und das Gehäuse nicht zu beschädigen.
- Maximales Drehmoment: 20 Nm
Sicherheit und Zulassungen
Das Gerät muss gemäß den geltenden Sicherheitsstandards betrieben werden:
- Stromversorgung: Muss über ein Class 2 Netzteil erfolgen.
- Zulassung: Temperaturanzeige- und Regelgeräte gemäß UL 873 (File no. E31024).
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Überprüfen Sie das Produktetikett für die spezifische Anschlussbelegung, da diese je nach Ausführung variiert.
Beachten Sie, dass das Gehäuse nicht mit dem elektrischen Anschluss verbunden ist.
Vor der Verwendung
- Überprüfen Sie das Produktetikett auf die korrekte Anschlussbelegung.
- Stellen Sie sicher, dass ein Class 2 Netzteil verwendet wird.
- Prüfen Sie den Steckertyp (EN 175301-803, 2m Kabel oder Round Packard Metripack 150.2).
