Installationsanleitung für Danfoss 027H7222 ICLX Überholungskit

Erfahren Sie, wie Sie das Danfoss 027H7222 Überholungskit für ICLX-Ventile (Größe 125) korrekt installieren. Diese Anleitung enthält eine detaillierte Explosionszeichnung und eine Übersicht aller enthaltenen Dichtungen und Ersatzteile.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit mit der Artikelnummer 027H7222, das speziell für ICLX-Ventile der Größe 125 entwickelt wurde. Die Anleitung bietet eine visuelle Übersicht über die Anordnung der Komponenten sowie eine detaillierte Auflistung aller im Kit enthaltenen Dichtungen und Ersatzteile.

Explosionszeichnung und Montage

Die Explosionszeichnung zeigt die korrekte Reihenfolge der Montage für das ICLX-Ventil. Die nummerierten Komponenten (1 bis 11) entsprechen den spezifischen Dichtungen und Bauteilen, die im Überholungskit enthalten sind. Achten Sie bei der Montage auf die korrekte Platzierung der Dichtungsringe, um die Dichtigkeit des Ventils zu gewährleisten.

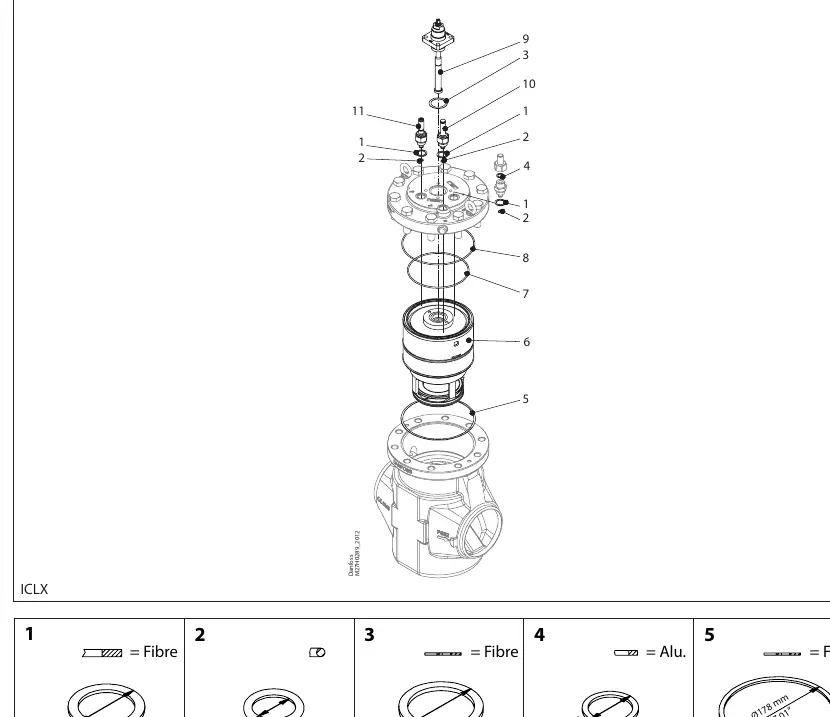

Explosionszeichnung des ICLX-Ventils mit nummerierten Komponenten

Inhalt des Überholungskits

Das Kit enthält eine Vielzahl von Dichtungen aus unterschiedlichen Materialien (Faser, Aluminium) sowie spezifische mechanische Komponenten. Die folgende Liste gibt einen Überblick über die enthaltenen Teile:

Dichtungen (Faser): Verschiedene Größen, darunter 32,5 mm, 54 mm, 178 mm und 166 mm.
Dichtungen (Aluminium): 22 mm Durchmesser.
O-Ringe: Verschiedene Größen, darunter 9 mm und 133 mm.
Mechanische Komponenten: Ventileinsätze und spezifische Kleinteile (Positionen 6, 9, 10, 11).

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Undichtigkeit nach der Wartung

Stellen Sie sicher, dass alle Dichtungen (Faser und Aluminium) korrekt positioniert sind und die in der Explosionszeichnung angegebenen Mengen (Total no.) eingehalten wurden.

Vor der Verwendung

Überprüfen Sie, ob das Ventilmodell ICLX Größe 125 vorliegt.
Stellen Sie sicher, dass alle 11 Positionen des Überholungskits vollständig vorhanden sind.
Reinigen Sie die Dichtflächen des Ventils vor dem Einbau der neuen Dichtungen.
Vergleichen Sie die Durchmesser der Dichtungen mit den Angaben in der Anleitung, um Verwechslungen zu vermeiden.
