Installationsanleitung für Danfoss 027F3388-027R9824 Überholungskit

Schnellstartanleitung für das Danfoss Überholungskit 027F3388 für PM-Ventile der Größe 100 mit V-Kegel. Enthält eine detaillierte Übersicht der enthaltenen Ersatzteile, deren Spezifikationen und eine Explosionszeichnung für die korrekte...

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für das Überholungskit mit der Artikelnummer 027F3388, das speziell für Danfoss PM-Ventile der Größe 100 mit V-Kegel entwickelt wurde. Es bietet eine Übersicht über alle im Kit enthaltenen Komponenten, deren Materialbeschaffenheit (Faser oder Aluminium) und die exakten Abmessungen, um eine korrekte Wartung und Instandsetzung zu gewährleisten.

Explosionszeichnung und Komponenten

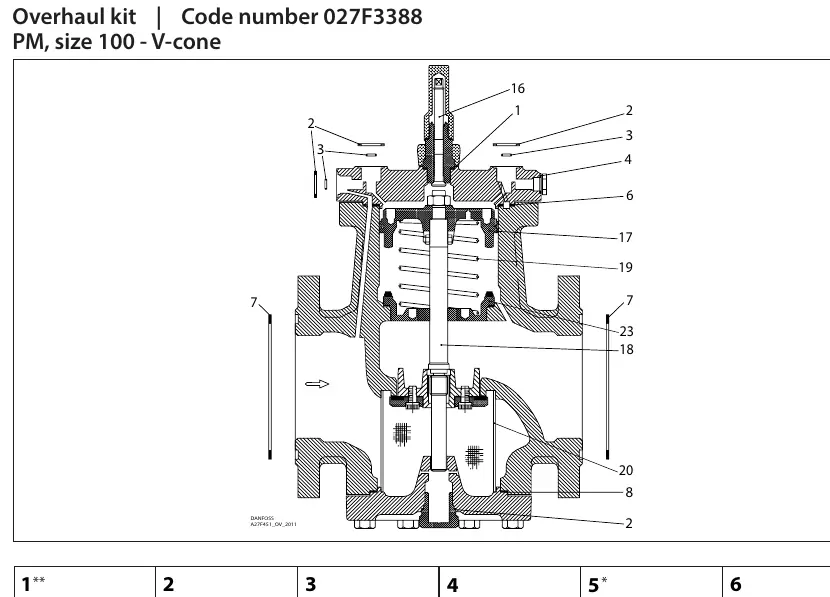

Die beiliegende technische Zeichnung zeigt die Anordnung der internen Bauteile des Ventils. Die nummerierten Teile entsprechen den im Kit enthaltenen Ersatzteilen. Achten Sie bei der Montage auf die korrekte Platzierung der Dichtungen und Federelemente gemäß der schematischen Darstellung.

Explosionszeichnung des PM-Ventils Größe 100

Ersatzteilübersicht

Das Kit enthält verschiedene Dichtungsringe und mechanische Komponenten. Bitte beachten Sie folgende Hinweise zu den Teilen:

Teile mit der Kennzeichnung * sind im Paket enthalten, werden jedoch bei der PM-Größe 100 mit V-Kegel nicht verwendet.
Teile mit der Kennzeichnung ** sind Bestandteil der manuellen Öffnungsvorrichtung.
Die Materialien sind in Faser (Fibre) und Aluminium (Alu.) unterteilt.

Technische Spezifikationen der Komponenten

Dichtungsringe: Verschiedene Durchmesser von 9 mm bis 185 mm.
Mechanische Teile: Inklusive Federn (Teil 19), Siebeinsätzen (Teil 20) und Ventilsitzkomponenten (Teil 17, 23).
Gesamtlänge der Hauptbaugruppe (Teil 18): 307 mm.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Teile aus dem Kit bleiben nach der Montage übrig.

Überprüfen Sie, ob die Teile mit einem Sternchen (*) markiert sind. Diese sind für andere Ventilkonfigurationen vorgesehen und werden bei der PM-Größe 100 mit V-Kegel nicht benötigt.

Vor der Verwendung

Stellen Sie sicher, dass das Ventilgehäuse vollständig drucklos ist.
Identifizieren Sie alle Teile anhand der beiliegenden Liste und der Explosionszeichnung.
Prüfen Sie, ob die Dichtungsringe (Faser/Aluminium) unbeschädigt sind.
Stellen Sie sicher, dass Sie das richtige Kit für die Ventilgröße 100 verwenden.
