Installationsanleitung für Danfoss 027F3385-027R9870 Überholungskit

Detaillierte Installationsanleitung und Teileübersicht für das Danfoss Überholungskit 027F3385 für PM-Ventile der Größe 50 mit V-Kegel. Enthält eine vollständige Liste der enthaltenen Komponenten und Montagehinweise.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung für das Danfoss Überholungskit (Code 027F3385), das speziell für PM-Ventile der Größe 50 mit V-Kegel entwickelt wurde. Es enthält eine detaillierte Aufschlüsselung aller im Kit enthaltenen Ersatzteile sowie deren Spezifikationen und Einbaupositionen für die Ventiltypen PM1 und PM3.

Komponenten und Teileliste

Das Kit enthält eine Vielzahl von Dichtungen, Ringen und mechanischen Komponenten. Die Identifizierung der Teile erfolgt über die im Diagramm angegebenen Nummern:

Dichtungen und Ringe: Verschiedene Größen aus Aluminium und Faser (Fibre) mit Durchmessern von 9 mm bis 105 mm.
Mechanische Bauteile: Hauptventileinsätze (16, 18), Federn (19) und Filterelemente (20).
Hinweis: Teil Nr. 10 ist im Paket enthalten, wird jedoch bei den Modellen PM1 oder PM3 mit V-Kegel nicht verwendet.

Montagehinweise

Die Installation sollte gemäß den beigefügten Explosionszeichnungen für PM1 und PM3 durchgeführt werden. Achten Sie bei der Montage auf die korrekte Zuordnung der Dichtungsringe (Aluminium vs. Faser), da diese für die Dichtigkeit des Ventils entscheidend sind. Die Zeichnungen zeigen die exakte Positionierung der Komponenten 1 bis 20 innerhalb des Ventilgehäuses.

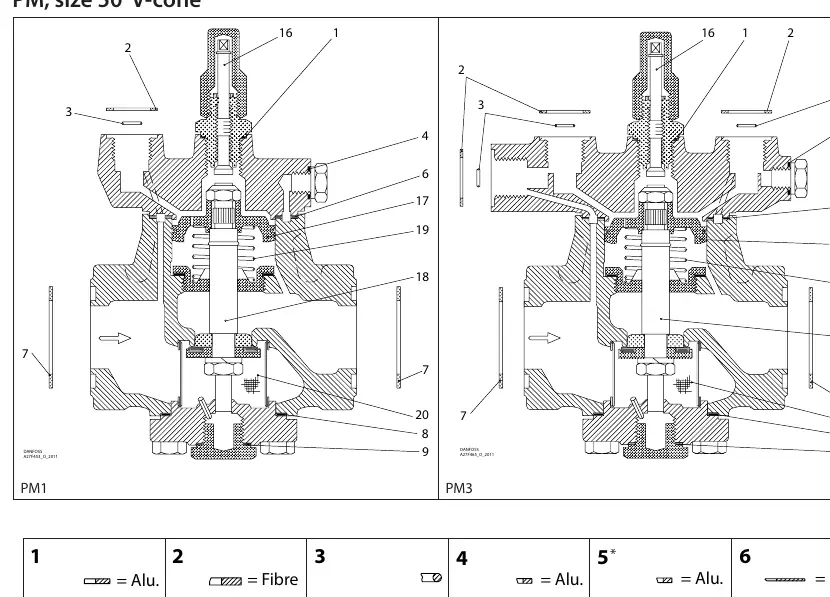

Explosionszeichnung der Ventile PM1 und PM3

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Teil Nr. 10 bleibt nach der Montage übrig.

Dies ist normal, da Teil Nr. 10 bei den Modellen PM1 oder PM3 mit V-Kegel nicht verwendet wird.

Vor der Verwendung

Stellen Sie sicher, dass das Ventilgehäuse drucklos ist.
Identifizieren Sie den Ventiltyp (PM1 oder PM3).
Vergleichen Sie die vorhandenen Altteile mit der Liste der Neuteile im Kit.
Prüfen Sie, ob die Dichtungsringe aus Aluminium oder Faser an der richtigen Stelle eingesetzt werden.
