Installationsanleitung für Danfoss 027F0639 Überholungskit

Schnellstartanleitung für das Danfoss 027F0639 Überholungskit für PMFL Größe 300. Enthält eine detaillierte Übersicht der enthaltenen Dichtungen, Federn und Komponenten sowie wichtige Hinweise zur Identifikation der Teile.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Explosionszeichnung des PMFL-Ventils mit Positionsnummern Seite 1 Explosionszeichnung des PMFL-Ventils mit nummerierten Komponenten und Übersicht der enthaltenen Dichtungsringe und Dichtungen des Überholsatzes. Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit 027F0639, das speziell für das PMFL-Ventil der Größe 300 konzipiert ist. Es bietet eine visuelle Übersicht aller im Kit enthaltenen Komponenten, deren Abmessungen und die Anzahl der benötigten Teile.

Komponentenübersicht

Das Kit enthält verschiedene Dichtungsringe aus Aluminium und Faser sowie Federn und interne Ventilkomponenten. Die folgende Liste gibt einen Überblick über die wichtigsten Teile:

Explosionszeichnung des PMFL-Ventils mit Positionsnummern
Explosionszeichnung des PMFL-Ventils mit Positionsnummern
  • Dichtungsringe (Aluminium und Faser) in verschiedenen Durchmessern von 9 mm bis 105 mm.
  • Interne Ventilkomponenten (Positionen 16, 17, 18).
  • Federsatz (Position 21, Standard).

Bitte beachten Sie, dass einige im Kit enthaltene Teile (gekennzeichnet mit einem Sternchen *) nicht für die PMFL-Größe 300 verwendet werden.

Installation und Wartung

Die Installation erfordert die korrekte Zuordnung der Dichtungen und Federn gemäß der beiliegenden Explosionszeichnung. Für die Identifikation und den Einbau der optionalen schwachen oder starken Federsätze ziehen Sie bitte die separate Installationsanleitung DKRCI.PI.GE1.C hinzu.

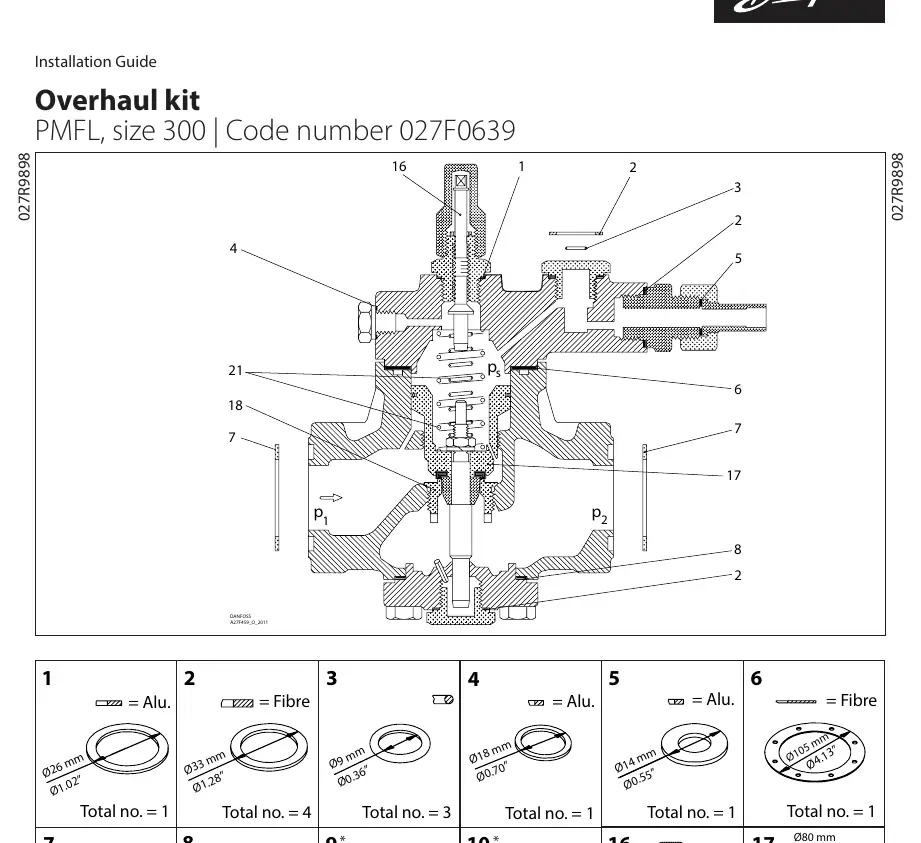

Explosionszeichnung des PMFL-Ventils mit nummerierten Komponenten und Übersicht der enthaltenen Dichtungsringe und Dichtungen des Überholsatzes.
Explosionszeichnung des PMFL-Ventils mit nummerierten Komponenten und Übersicht der enthaltenen Dichtungsringe und Dichtungen des Überholsatzes.

Offizielle Quellen aus der Anleitung

Offizielle Quelle DKRCI.PI.GE

Herstellerinformationen

Danfoss A/S

Markenprofil
Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Teile bleiben nach der Montage übrig.

Überprüfen Sie, ob die Teile mit einem Sternchen (*) markiert sind; diese sind im Kit enthalten, aber nicht für die PMFL-Größe 300 vorgesehen.

Unsicherheit bei der Federwahl.

Für die Identifikation und Installation von schwachen oder starken Federsätzen muss die Anleitung DKRCI.PI.GE1.C verwendet werden.

Vor der Verwendung

  • Stellen Sie sicher, dass das Ventilmodell PMFL Größe 300 vorliegt.
  • Vergleichen Sie die vorhandenen Dichtungen mit den Maßen in der Übersicht.
  • Halten Sie die Anleitung DKRCI.PI.GE1.C bereit, falls Federsätze getauscht werden müssen.
