Installationsanleitung für Danfoss 027F0638 PMFL Überholungskit

Erfahren Sie, wie Sie das Danfoss 027F0638 Überholungskit für PMFL Größe 200 korrekt identifizieren und installieren. Enthält eine detaillierte Übersicht der Dichtungen, Federn und Komponenten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

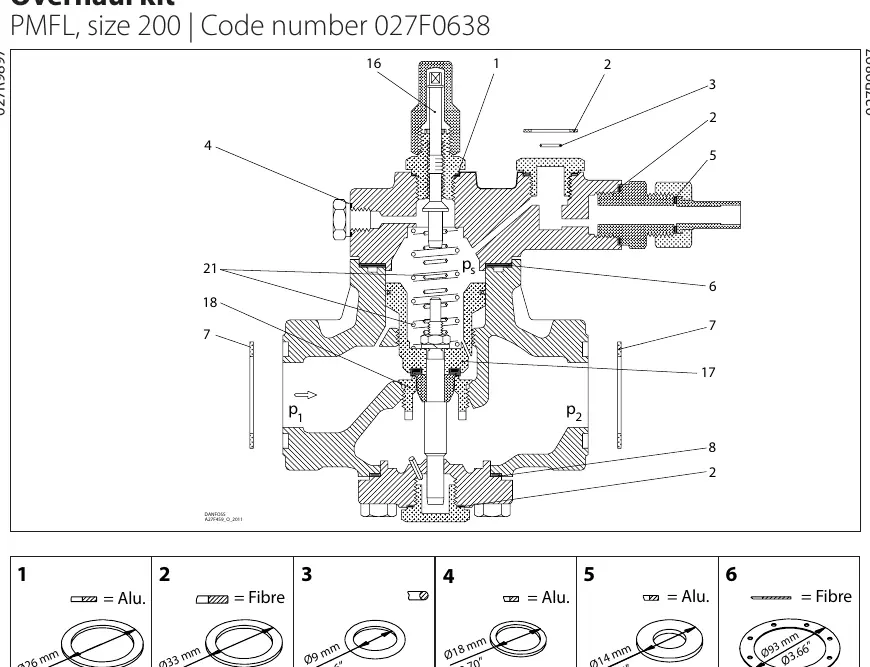

Explosionszeichnung des PMFL Ventils mit Positionsnummern

Seite 1

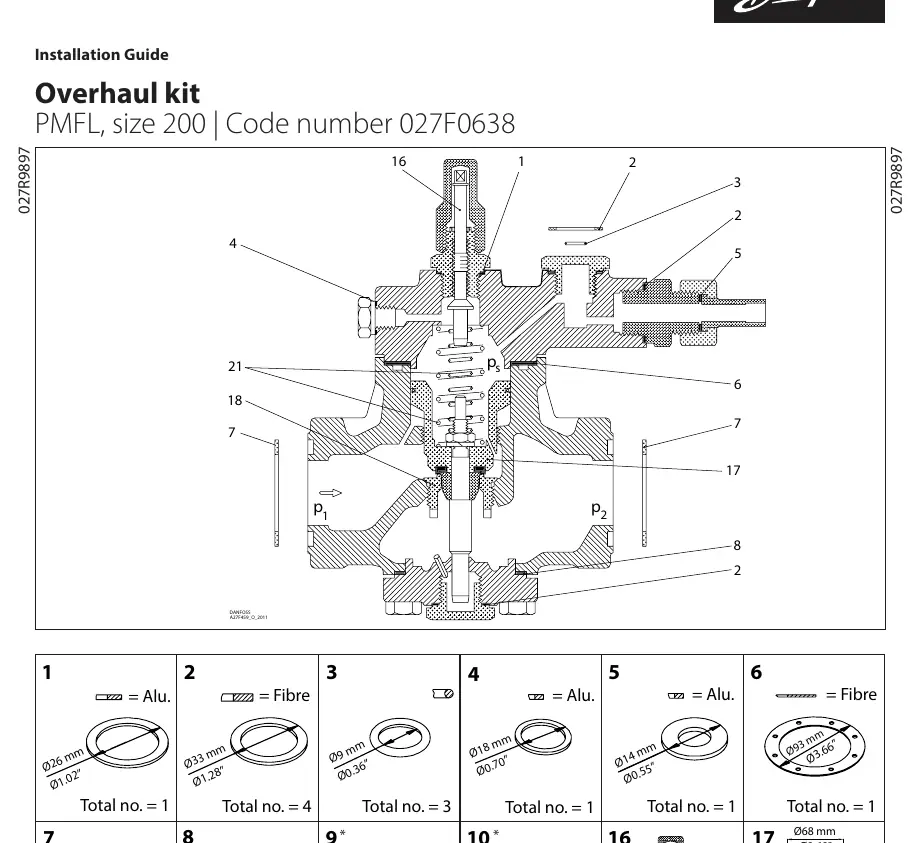

Explosionszeichnung des PMFL-Ventils mit nummerierter Teileliste und Spezifikationen der Dichtungsringe (Material und Durchmesser).

Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für das Überholungskit 027F0638, das speziell für das Danfoss PMFL Ventil der Größe 200 konzipiert ist. Die Anleitung bietet eine Explosionszeichnung des Ventils sowie eine detaillierte Auflistung aller im Kit enthaltenen Ersatzteile, einschließlich ihrer Materialbeschaffenheit (Aluminium oder Faser) und der jeweiligen Stückzahlen.

Komponentenübersicht

Das Kit enthält verschiedene Dichtungen und mechanische Komponenten, die für die Überholung des Ventils erforderlich sind. Die Identifikation der Teile erfolgt über die im Diagramm angegebenen Nummern:

Dichtungen (Aluminium und Faser): Verschiedene Durchmesser von 9 mm bis 93 mm.
Mechanische Bauteile: Inklusive Federn und Ventilsitzkomponenten.
Hinweis: Die mit einem Sternchen (*) markierten Teile sind im Paket enthalten, werden jedoch für das PMFL-Modell der Größe 200 nicht verwendet.

Installation und Wartung

Für die korrekte Montage der schwachen und starken Federsätze wird auf die separate Installationsanleitung DKRCI.PI.GE1.C verwiesen. Stellen Sie sicher, dass alle Dichtungen gemäß der Explosionszeichnung an den korrekten Positionen (p1, p2, ps) platziert werden, um die Dichtigkeit des Ventils zu gewährleisten.
