Installationsanleitung für Danfoss 027F0584 Überholungskit
Erfahren Sie, wie Sie das Danfoss 027F0584 Überholungskit für MRV-Ventile der Größe 50 korrekt verwenden. Dieser Leitfaden enthält eine detaillierte Übersicht der enthaltenen Ersatzteile, deren Spezifikationen und die Explosionszeichnung...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit mit der Artikelnummer 027F0584, das speziell für MRV-Ventile der Größe 50 konzipiert ist. Es bietet eine vollständige Übersicht aller im Kit enthaltenen Komponenten, deren Materialbeschaffenheit (Aluminium oder Faser) sowie deren exakte Abmessungen. Bitte beachten Sie, dass einige Teile im Paket enthalten sind, jedoch nicht für das Modell MRV 50 verwendet werden.
Komponentenübersicht
Das Kit enthält eine Vielzahl von Dichtungen, Ringen und mechanischen Bauteilen. Die Identifikation der Teile erfolgt über die im Diagramm angegebenen Nummern:
- Dichtungen und Ringe: Verschiedene Größen von 9 mm bis 105 mm Durchmesser, gefertigt aus Aluminium oder Fasermaterial.
- Mechanische Bauteile: Spezifische Ventileinsätze und interne Komponenten (Nummern 17, 18, 19, 20, 22), die für die Überholung des Ventils essenziell sind.
Montagehinweise

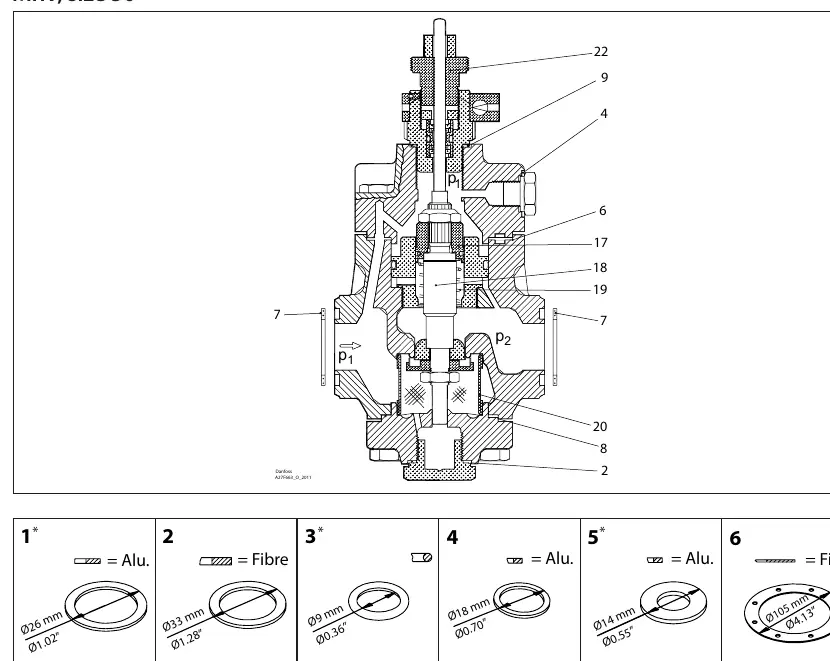

Die beiliegende Explosionszeichnung zeigt die korrekte Positionierung der Bauteile innerhalb des MRV-Ventils. Achten Sie bei der Installation auf die korrekte Zuordnung der Dichtungen gemäß der Materialvorgabe (Alu vs. Faser). Die mit einem Sternchen (*) markierten Teile sind im Lieferumfang enthalten, werden jedoch bei der spezifischen Anwendung für das MRV 50 nicht benötigt.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Teile mit einem Sternchen (*) in der Anleitung markiert sind. Diese sind im Kit enthalten, werden aber für das Modell MRV 50 nicht benötigt.
Vor der Verwendung
- Identifizieren Sie alle Bauteile anhand der nummerierten Liste.
- Prüfen Sie die Materialvorgaben (Aluminium oder Faser) für jede Dichtung.
- Stellen Sie sicher, dass das Ventilmodell MRV 50 korrekt identifiziert wurde.
- Vergleichen Sie die Durchmesser der Dichtungen mit den Angaben in der Tabelle.
