Installationsanleitung für Danfoss 027F0562-027R9828 Überholungskit

Schnelle Anleitung zur Identifizierung und Verwendung der Komponenten des Danfoss Überholungskits 027F0562 für PML-Ventile der Größe 125, inklusive Teileübersicht und Spezifikationen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe und Teileübersicht für das Danfoss Überholungskit (Code 027F0562), das speziell für PML-Ventile der Größe 125 entwickelt wurde. Es enthält eine detaillierte Explosionszeichnung des Ventils sowie eine Liste aller im Kit enthaltenen Ersatzteile mit ihren jeweiligen Spezifikationen und Mengen.

Beschreibung des Überholungskits

Das Kit enthält verschiedene Dichtungen, O-Ringe und mechanische Komponenten, die für die Wartung des PML-Ventils erforderlich sind. Die Komponenten sind in der beiliegenden Zeichnung nummeriert, um eine korrekte Zuordnung während der Montage zu gewährleisten.

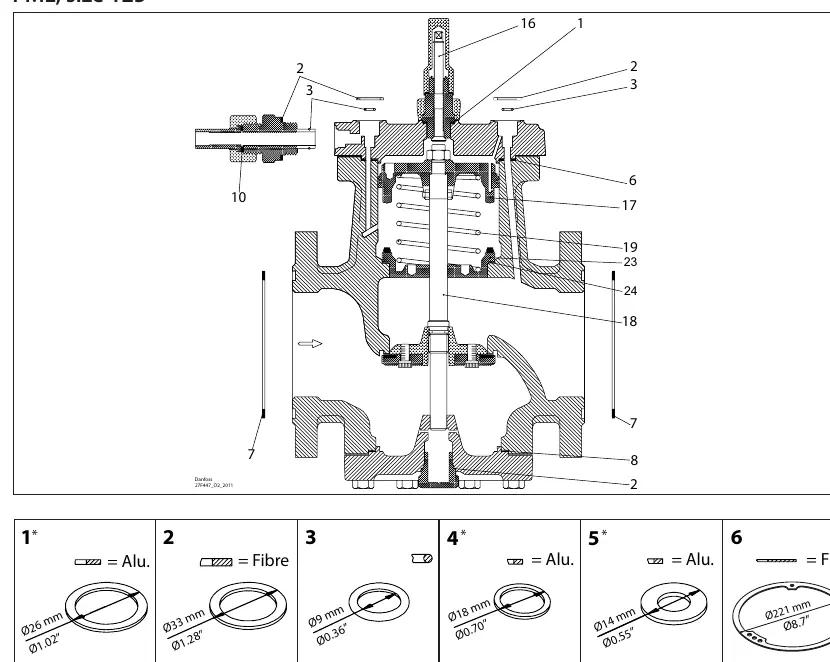

Explosionszeichnung des PML-Ventils mit nummerierten Komponenten

Komponenten und Spezifikationen

Die Ersatzteile bestehen aus unterschiedlichen Materialien wie Aluminium (Alu.) und Faserwerkstoffen (Fibre). Hier sind einige der enthaltenen Hauptkomponenten:

Dichtungen und O-Ringe in verschiedenen Durchmessern (von 9 mm bis 221 mm).
Hauptventileinheit (Teil 18) mit einer Länge von 386 mm.
Feder (Teil 19) mit einem Durchmesser von 125 mm.
Ventilteller und Führungselemente (Teile 16, 17, 23).

Hinweis: Einige im Kit enthaltene Teile sind für andere Ventilgrößen vorgesehen und werden bei der Größe 125 nicht verwendet. Achten Sie bei der Montage auf die korrekte Identifikation anhand der beiliegenden Zeichnung.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Teile bleiben nach der Montage übrig.

Einige Teile im Kit sind für andere Ventilgrößen vorgesehen und werden bei der Größe 125 nicht verwendet. Prüfen Sie die Zeichnung, um sicherzustellen, dass nur die für Größe 125 benötigten Teile verbaut wurden.

Vor der Verwendung

Identifizieren Sie alle Teile anhand der nummerierten Zeichnung.
Prüfen Sie die Materialvorgaben (Aluminium vs. Faser) für jede Dichtung.
Stellen Sie sicher, dass das Ventil drucklos ist, bevor Sie mit der Wartung beginnen.
Vergleichen Sie die Durchmesser der Dichtungen mit den Angaben in der Teileliste.
