Bedienungsanleitung für Cudy GS 1020PS2 16-Port Gigabit PoE+ Switch

Schnellstartanleitung und technische Spezifikationen für den Cudy GS 1020PS2 16-Port Gigabit PoE+ Switch. Erfahren Sie mehr über die Betriebsmodi (VLAN, Default, Extend), LED-Statusanzeigen und Installationsvoraussetzungen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Der Cudy GS 1020PS2 ist ein 16-Port Gigabit PoE+ Switch mit zwei zusätzlichen SFP-Uplink-Ports. Dieses Dokument dient als technisches Datenblatt und Installationshilfe. Achten Sie bei der Installation auf die Umgebungsbedingungen (Temperatur -10 bis 50°C) und wählen Sie den passenden Betriebsmodus über den Schalter an der Vorderseite, um die Netzwerkleistung an Ihre Anforderungen anzupassen.

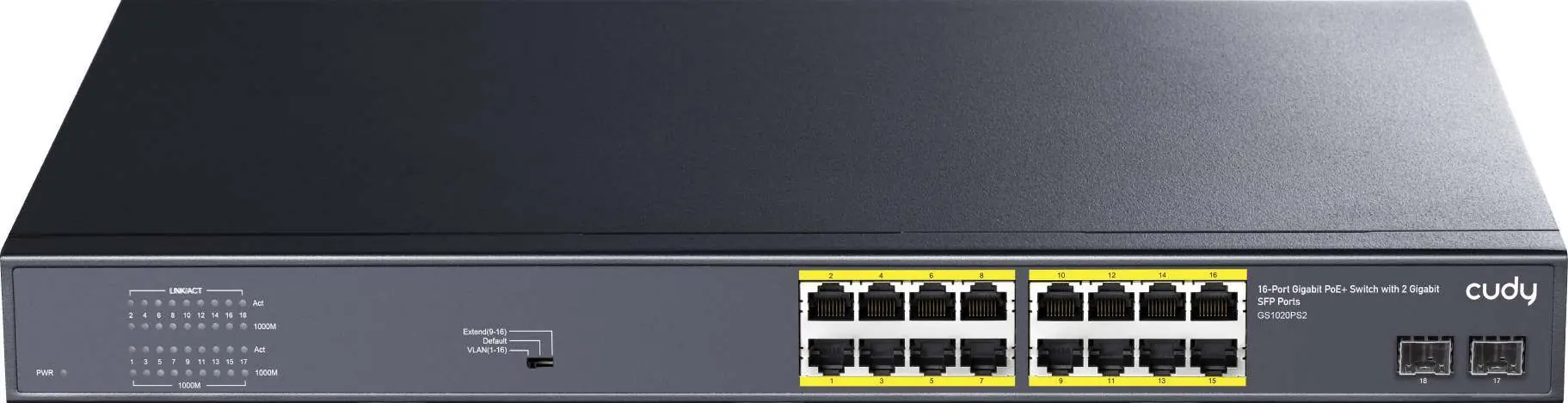

Frontansicht des Cudy GS 1020PS2 mit Ports, LEDs und Modusschalter

Betriebsmodi

VLAN: In diesem Modus sind die PoE-Ports (1-16) voneinander isoliert und können nur mit dem Uplink-Port kommunizieren.
Default: Normaler Modus, alle Ports können miteinander kommunizieren (Übertragungsdistanz bis 100 Meter).
Extend: PoE-Stromversorgung und Datenübertragung für die Ports 9-16 werden auf bis zu 250 Meter erweitert, wobei die Übertragungsrate auf 10M sinkt.

LED-Anzeigen

PWR: Leuchtet, wenn das Gerät mit Strom versorgt wird.
ACT (1-18): Leuchtet bei bestehender Verbindung, blinkt bei Datenübertragung, aus bei getrennter Verbindung.
1000M (1-18): Leuchtet bei 1000M Verbindung, aus bei 10/100M Verbindung.

Technische Daten

Das Gerät unterstützt IEEE 802.3af (15.4W) und IEEE 802.3at (30W) PoE-Standards. Die Eingangsspannung beträgt AC 100-240V bei 50/60Hz. Die Abmessungen des Switches betragen 440 x 204 x 44 mm. Das Gerät ist für den 19-Zoll-Rack-Einbau geeignet.

Praktische Hilfe

Typische Probleme

Keine Stromversorgung (PWR-LED aus)

Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist und die Steckdose Strom führt.

Keine Datenübertragung

Prüfen Sie die Kabelverbindungen und stellen Sie sicher, dass die ACT-LED leuchtet oder blinkt. Überprüfen Sie, ob der gewählte Betriebsmodus (VLAN/Default/Extend) die Kommunikation nicht einschränkt.

Verbindungsgeschwindigkeit ist niedrig

Stellen Sie sicher, dass die verwendeten Netzwerkkabel den Standards (Cat5 oder höher) entsprechen und die Distanz im Default-Modus 100m nicht überschreitet.

Vor der Verwendung

Überprüfen Sie den Lieferumfang: Switch, Netzkabel, Halterungen.
Stellen Sie sicher, dass die Umgebungstemperatur zwischen -10°C und 50°C liegt.
Wählen Sie den gewünschten Betriebsmodus (VLAN, Default, Extend) am Schalter an der Vorderseite.
Stellen Sie sicher, dass die Belüftung des Geräts nicht blockiert ist.
