Montageanleitung für Corston 10043 Regalhalterung
Detaillierte Montageanleitung für die Corston 10043 Regalhalterung. Erfahren Sie, wie Sie die Halterung sicher an der Wand befestigen, welche Werkzeuge benötigt werden und wie Sie Holz- oder Steinregale korrekt montieren.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Corston 10043 Regalhalterung wird mit 8mm Löchern (40mm tief) an der Wand befestigt. Holzregale werden verschraubt, Steinregale geklebt. S. 1, 2
Wichtigste Schritte
- Bohren der Löcher S. 2
- Befestigung der Halterung S. 2
Wartung und Reset
- Reinigung S. 1
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Bohrtiefe | 40mm | Erforderliche Tiefe der Bohrlöcher | S. 2 |
| Bohrergröße | 8mm | Größe für die Dübellöcher | S. 1, 2 |
Wo es im PDF steht
- Lieferumfang und Werkzeuge S. 1
- Montageschritte S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Montage der Corston 10043 Regalhalterung. Vor der Installation ist sicherzustellen, dass die Wandbeschaffenheit für die mitgelieferten Dübel und Schrauben geeignet ist.

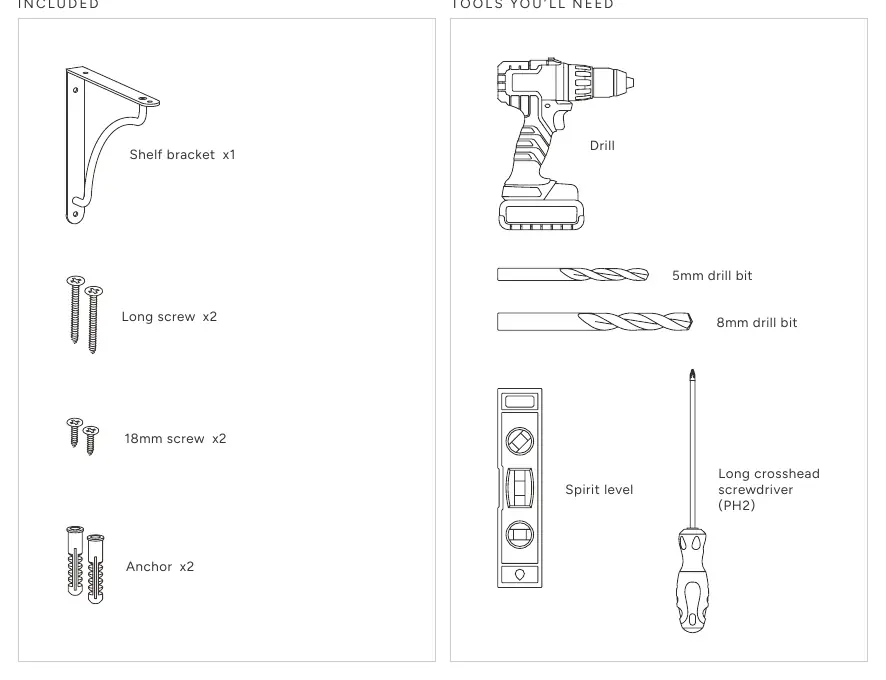

Benötigte Werkzeuge
- Bohrmaschine
- 5mm Bohrer (für Vorbohrungen)
- 8mm Bohrer (für Dübellöcher)
- Wasserwaage
- Langer Kreuzschlitzschraubendreher (PH2)
Lieferumfang
- 1x Regalhalterung
- 2x Lange Schrauben
- 2x 18mm Schrauben
- 2x Dübel
Montageanleitung

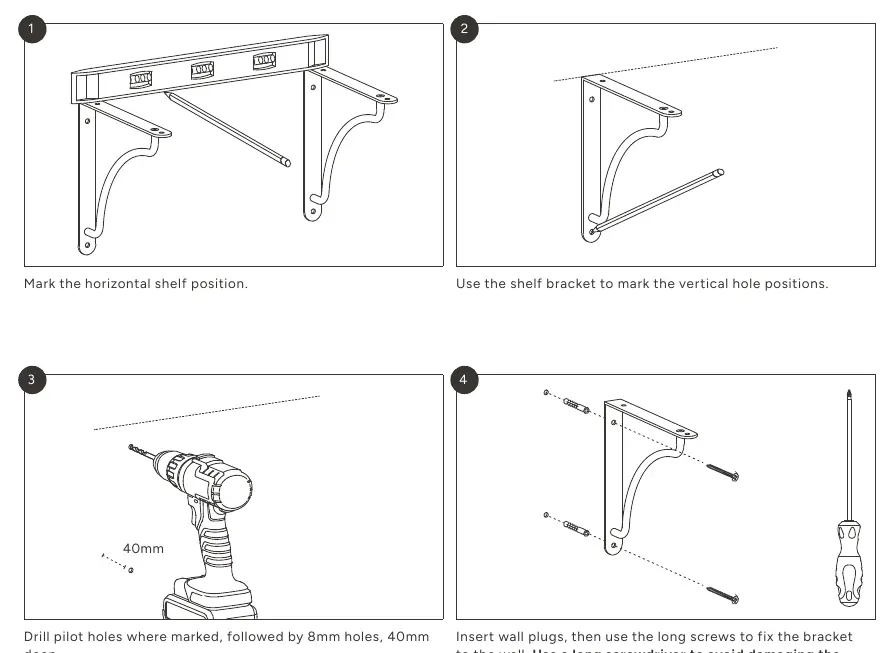

- Markieren Sie die horizontale Position des Regals an der Wand.
- Verwenden Sie die Regalhalterung, um die Positionen für die vertikalen Bohrlöcher zu markieren.
- Bohren Sie zunächst Pilotlöcher und anschließend 8mm Löcher mit einer Tiefe von 40mm.
- Setzen Sie die Dübel ein und befestigen Sie die Halterung mit den langen Schrauben an der Wand. Verwenden Sie einen langen Schraubendreher, um die Halterung nicht zu beschädigen.

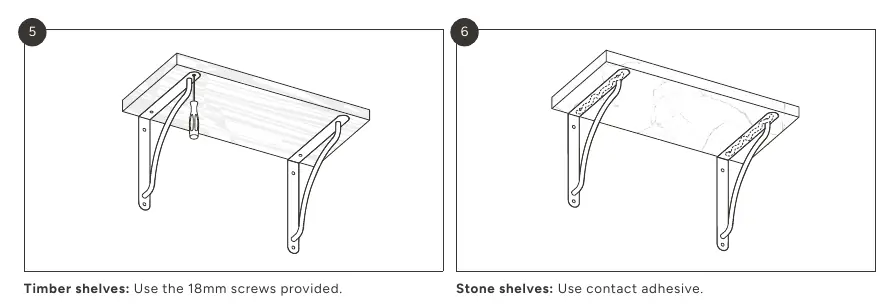

- Holzregale: Befestigen Sie das Regal mit den mitgelieferten 18mm Schrauben an den Halterungen.
- Steinregale: Befestigen Sie das Regal mit starkem, doppelseitigem Klebeband oder geeignetem Kontaktkleber.
Pflegehinweise
Verwenden Sie zur Reinigung ein mildes Reinigungsmittel und ein feuchtes Tuch. Vermeiden Sie chemische Reinigungsmittel. Der Kontakt mit anderen Metallen oder harten Gegenständen kann die Oberfläche zerkratzen oder beschädigen.
Praktische Hilfe
Typische Probleme
Verwenden Sie einen langen Schraubendreher, um Kratzer durch das Werkzeug zu vermeiden.
Vor der Verwendung
- Anzahl der benötigten Halterungen bestimmen
- Abstand der Halterungen planen
- Wandbeschaffenheit prüfen
- Passendes Regalmaterial wählen
