Kurzanleitung für Copeland Site Supervisor 15.6-Zoll-Display
Erfahren Sie, wie Sie das Copeland Site Supervisor 15.6-Zoll-Display (818-7241) anschließen, einrichten und konfigurieren. Diese Kurzanleitung enthält technische Daten, Anschlussdiagramme und Anmeldedaten für den schnellen Zugriff auf...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das 15.6-Zoll-Display dient als Fernbedienungsschnittstelle für den Site Supervisor Controller. Es wird per Ethernet verbunden und ermöglicht die Steuerung von Heizung, Kühlung und Beleuchtung sowie die Überwachung von Alarmen. S. 1
Wichtigste Schritte
- Verbindung herstellen S. 3
- Anmeldung S. 3
Erste Inbetriebnahme
- Verkabelung anschließen, Browser öffnen, mit 'user'/'pass' anmelden, Passwort ändern (falls Version 2.06+), Standortnamen im Einrichtungsassistenten eingeben. S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Bildschirmgröße | 15.6-Inch | Displaydiagonale | S. 2 |
| Auflösung | 1920 x 1080 | Bildschirmauflösung | S. 2 |
| CPU | Quad Core Cortex A9, 1.8GHZ | Prozessor | S. 2 |
| Betriebssystem | Android 6.0 | S. 2 |
Wo es im PDF steht
- Sicherheitshinweise S. 1
- Anschlüsse und Spezifikationen S. 2
- Einrichtung S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Kurzanleitung beschreibt die Installation und Inbetriebnahme des 15.6-Zoll-Displays (P/N 818-7241), das als Fernbedienungsschnittstelle für den Site Supervisor Controller dient. Das Gerät ermöglicht die Steuerung von Heiz- und Kühlstufen, Beleuchtungs-Overrides sowie die Überwachung von Alarmen und Statusinformationen.
Sicherheitshinweise
- Das Display darf nicht als Sicherheitsvorrichtung verwendet werden.
- Trennen Sie vor Wartungsarbeiten alle elektrischen Verbindungen.
- Bei Verwendung eines externen Netzteils muss die Stromversorgung des Geräts von anderen elektrischen Geräten im Schaltschrank getrennt werden.
- Achten Sie auf die korrekte Polarität der Verkabelung, um Fehlfunktionen oder Schäden zu vermeiden.
- Öffnen Sie das Gehäuse des Displays nicht.
- Vermeiden Sie den Kontakt mit Wasser oder Feuchtigkeit und schützen Sie das Gerät vor plötzlichen Temperaturschwankungen, um Kondensation zu verhindern.
Anschlüsse und Hardware
Das Display verfügt über verschiedene Schnittstellen, darunter USB-Anschlüsse, einen LAN-Port, einen SD-Kartensteckplatz, einen Kopfhöreranschluss und einen DC-Stromanschluss. Die genaue Belegung finden Sie in der Anschlussübersicht des Geräts.
Installation und Verbindung
Um das Display mit dem Site Supervisor zu verbinden, gehen Sie wie folgt vor:
- Schließen Sie die Stromversorgung an das Display an.
- Verbinden Sie ein Ende des Netzwerkkabels mit dem ETH1-Port des Site Supervisors und das andere Ende mit dem Ethernet-Port des 15.6-Zoll-Displays.
Ersteinrichtung
- Drücken Sie nach dem Verbinden das Menü-Symbol und anschließend das Browser-Symbol, um auf den Site Supervisor zuzugreifen.
- Bei der Ersteinrichtung werden Sie zur Anmeldung aufgefordert. Verwenden Sie den Benutzernamen user und das Passwort pass.
- Wenn die Version des Site Supervisors 2.06 oder höher ist, werden Sie aufgefordert, das Passwort zu ändern.
- Nach der Passwortänderung gelangen Sie in das Lokalisierungsmenü des Einrichtungsassistenten. Drücken Sie den Pfeil Next oben rechts.
- Geben Sie im Bereich General Setup Parameter einen Namen für den Standort (Site Name) ein, um die Einrichtung abzuschließen.
Technische Daten
Das Display bietet eine Bildschirmdiagonale von 15.6 Zoll mit einer Auflösung von 1920 x 1080 Pixeln. Es basiert auf einem Quad-Core Cortex A9 Prozessor (1.8 GHz) mit 2 GB RAM und 16 GB internem Speicher. Das Betriebssystem ist Android 6.0. Die Montage erfolgt über eine 75mm x 75mm Wandhalterung.
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Netzwerkverbindung zwischen dem ETH1-Port des Site Supervisors und dem Ethernet-Port des Displays.
Verwenden Sie die Standard-Anmeldedaten: Benutzername 'user' und Passwort 'pass'.
Bei Version 2.06 oder höher werden Sie nach der ersten Anmeldung automatisch zur Passwortänderung aufgefordert.
Vor der Verwendung
- Spannungsversorgung des Displays sicherstellen
- Netzwerkkabel zwischen Site Supervisor (ETH1) und Display prüfen
- Polarität der Verkabelung kontrollieren
- Betriebsumgebung auf Feuchtigkeit und Temperatur prüfen
- Sicherstellen, dass das Gerät nicht als Sicherheitsvorrichtung genutzt wird
Technische Daten in der Praxis
- Bildschirmgröße
- 15.6 Zoll Diagonale
- Betriebssystem
- Android 6.0
Abbildungen und Diagramme
- Abbildung 1 zeigt die physischen Anschlüsse des Displays (USB, LAN, Strom, etc.).

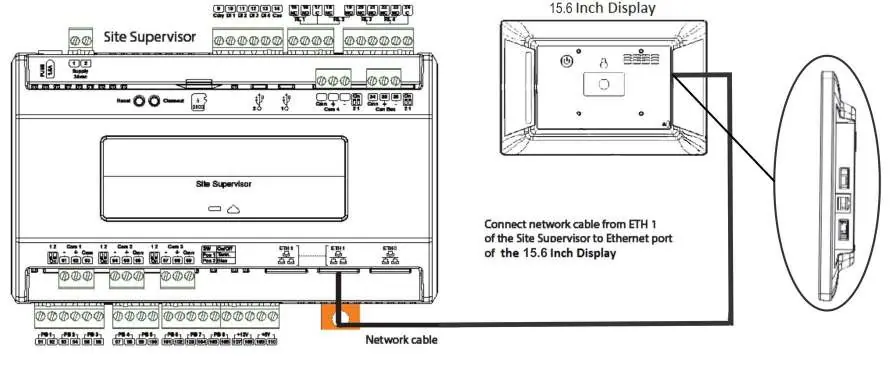

- Abbildung 3 illustriert die direkte Netzwerkverbindung zwischen dem Site Supervisor Controller und dem Display.
Modellkompatibilität
- Erfordert einen Site Supervisor Controller für den Betrieb.
- Unterstützt WLAN 802.11b/g/n.
