Bedienungsanleitung CO2-Monitor Conrad SA1200P

Wichtige Informationen aus der Anleitung

Der Conrad SA1200P ist ein Desktop-CO2-Monitor zur Überwachung der Luftqualität in Innenräumen. Er misst CO2-Konzentration, Luftfeuchtigkeit (RH) und Temperatur. Das Gerät verfügt über eine Alarmfunktion, ein Trend-Diagramm mit Zoom-Funktionen sowie spezielle Modi für Menschen und Pflanzen. Für den Betrieb ist eine USB-Stromversorgung erforderlich.

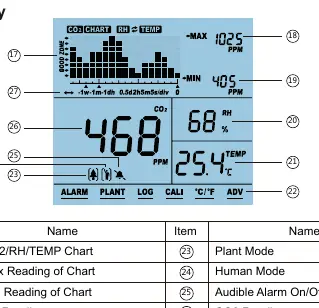

Geräteübersicht

Das Gerät besteht aus einem LCD-Display auf der Vorderseite und verschiedenen Bedienelementen:

• Tasten: Pfeiltasten (hoch/runter), MENU und ENTER.
• Anzeigen: Power-Indikator, CO2-Level-Indikatoren (Good/Low/High).
• Anschlüsse: USB-Port zur Stromversorgung.
• Rückseite: Aufhängelöcher, Sensor-Öffnungen und Buzzer-Öffnung.

Inbetriebnahme

1. Verbinden Sie das Gerät über das mitgelieferte USB-Kabel mit einer Stromquelle.
2. Nach dem Anschließen blinken der Power-Indikator und die drei LEDs nacheinander.
3. Das Display zeigt einen Countdown von 10 Sekunden an.
4. Nach Ablauf des Countdowns ist das Gerät betriebsbereit. Es ist keine initiale Einrichtung oder Kalibrierung erforderlich.

Bedienung und Einstellungen

Das Hauptmenü wird durch Drücken der MENU-Taste aufgerufen. Mit den Pfeiltasten navigieren Sie durch die Optionen, mit ENTER bestätigen Sie die Auswahl.

• ALARM: Aktiviert oder stummschaltet den akustischen Alarm bei Überschreitung der CO2-Grenzwerte.
• PLANT: Wechselt zwischen Human-Modus (0) und verschiedenen Pflanzen-Modi (1-9).
• LOG: Ermöglicht die Ansicht historischer Daten.
• CALI: Startet die Kalibrierung.
• °C/°F: Wechselt die Temperatureinheit.
• ADV: Ermöglicht die Anpassung der Alarm-Grenzwerte für den Human-Modus und den Pflanzen-Modus 1.

Trend-Diagramm und Zoom-Stufen

Das Trend-Diagramm zeigt die Historie der drei Parameter (CO2, RH, TEMP). Mit den Pfeiltasten können Sie zwischen den Parametern wechseln und die Zoom-Stufen anpassen:

• 1M (Minute): 5 Sek./Teilung
• 1H (Stunde): 5 Min./Teilung
• 1D (Tag): 2 Std./Teilung
• 1W (Woche): 0,5 Tage/Teilung

Kalibrierung

Führen Sie die Kalibrierung nur bei Bedarf durch. Betreiben Sie das Gerät dazu mindestens 20 Minuten lang in einer Umgebung mit frischer Luft (ca. 400 ppm CO2, z. B. im Freien oder bei geöffnetem Fenster). Halten Sie im Menü CALI die ENTER-Taste für 3 Sekunden gedrückt, bis ein Signalton ertönt. Warten Sie nach der Kalibrierung 10 Minuten, bevor Sie das Gerät wieder normal verwenden.

Technische Daten

• CO2-Messbereich: 0-5000 ppm
• Genauigkeit (0-3000 ppm): ± 50 ppm ± 5 % des Messwerts
• Betriebstemperatur: 0°C bis 50°C
• Spannungsversorgung: DC 5V (±0,25V)
• Abmessungen: 120 x 90 x 35 mm

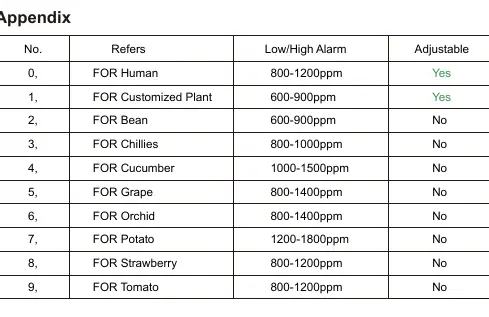

Anhang: Pflanzen-Modi

Das Gerät bietet voreingestellte Alarm-Grenzwerte für verschiedene Pflanzen:

• Modus 0 (Human): 800-1200 ppm (einstellbar)
• Modus 1 (Customized Plant): 600-900 ppm (einstellbar)
• Modi 2-9: Voreingestellte Werte für Bohnen, Chili, Gurken, Trauben, Orchideen, Kartoffeln, Erdbeeren und Tomaten (nicht einstellbar).
