Montageanleitung für Conforama 0J7450-0K7450 Bett und Wandregal
Detaillierte Montageanleitung für das Conforama 0J7450-0K7450 Bett- und Wandregal-Set. Enthält Schritt-für-Schritt-Anweisungen, eine vollständige Teileliste, Werkzeuganforderungen und wichtige Sicherheitshinweise zur Wandmontage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die vollständige Montageanleitung für das Conforama 0J7450-0K7450 Bett- und Wandregal-Set. Die Montage sollte auf einem weichen Untergrund (z. B. Teppich oder Decke) erfolgen, um Kratzer zu vermeiden. Für bestimmte Schritte ist die Hilfe einer zweiten Person erforderlich. Achten Sie bei der Wandmontage des Regals unbedingt auf die Beschaffenheit Ihrer Wand und verwenden Sie geeignetes Befestigungsmaterial.
Vorbereitung und Werkzeuge

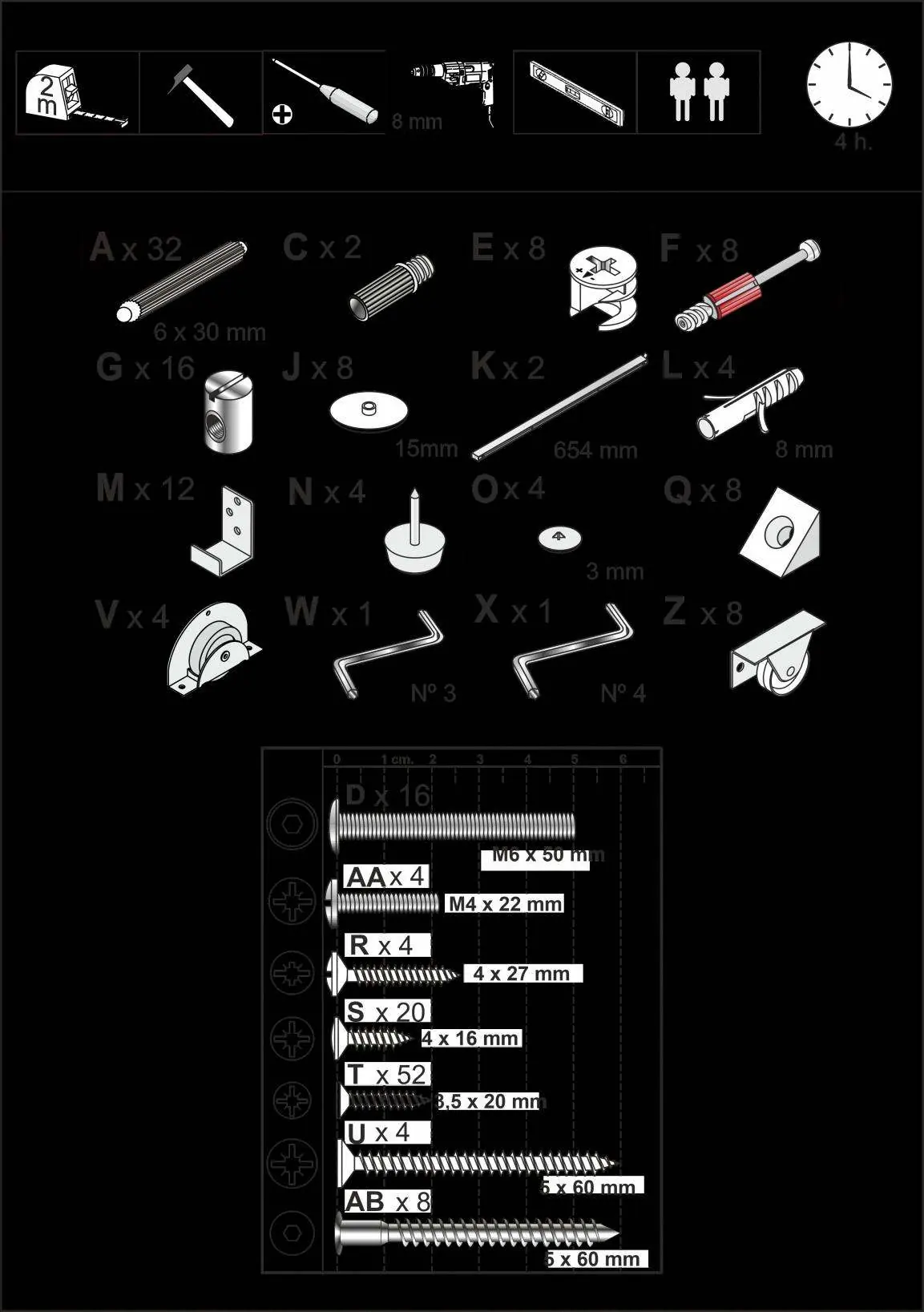

Stellen Sie vor Beginn sicher, dass alle Teile vorhanden sind. Sie benötigen folgende Werkzeuge: Maßband, Hammer, Schraubendreher, Bohrmaschine (8 mm Bohrer) und eine Wasserwaage. Die geschätzte Montagezeit beträgt ca. 4 Stunden.
Montage des Bettes

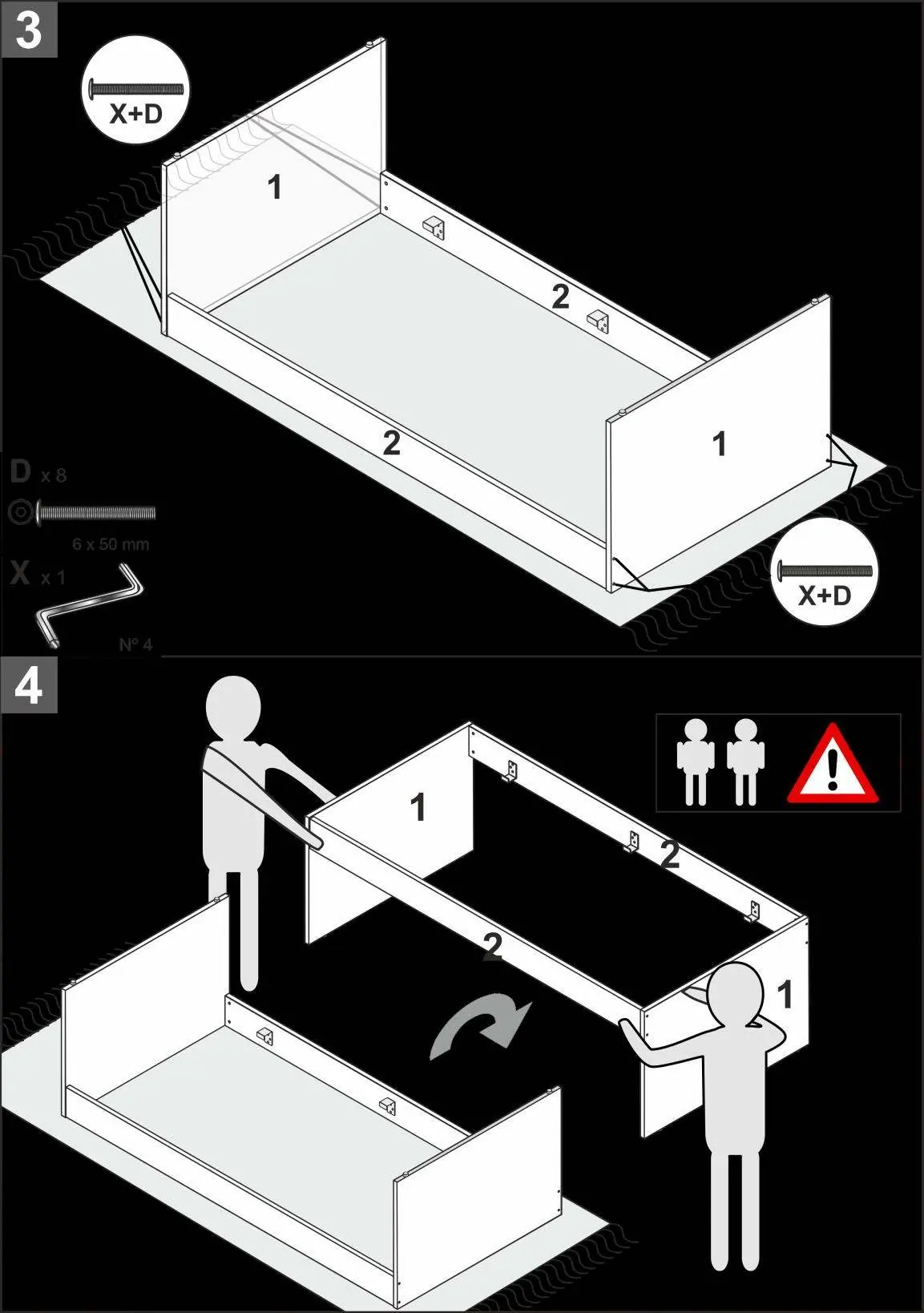

Die Montage erfolgt in mehreren Schritten, beginnend mit der Vorbereitung der Seitenteile und der Montage der Schubladenelemente. Befolgen Sie die nummerierten Schritte 1 bis 17 genau. Achten Sie besonders auf die korrekte Verwendung der Schrauben und Dübel gemäß der beiliegenden Teileliste. Wenden Sie niemals Gewalt bei der Montage an.
Wandmontage des Regals

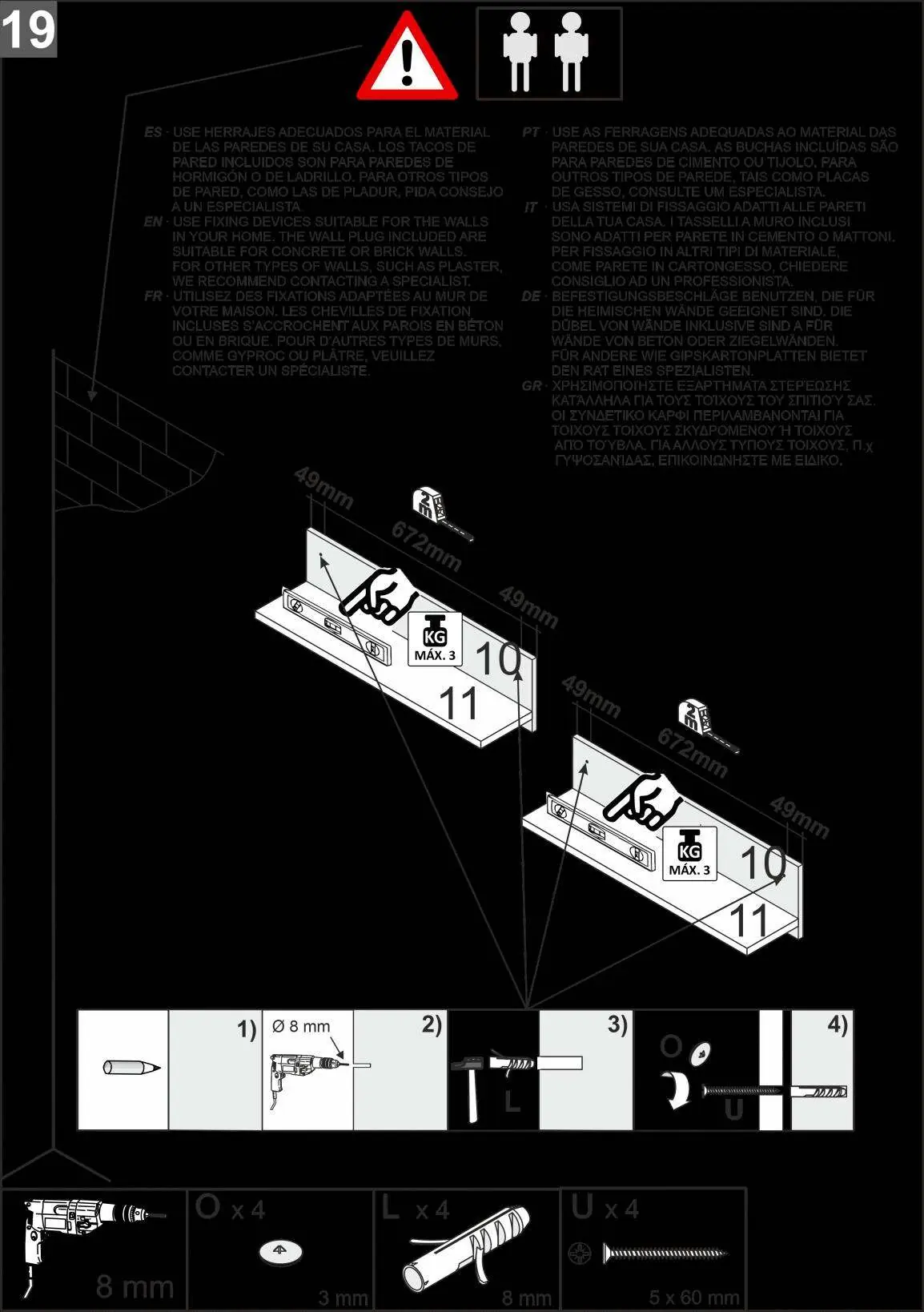

Die Montage des Wandregals (Schritte 18-19) erfordert besondere Sorgfalt. Die Wand muss die erforderliche Festigkeit aufweisen. Verwenden Sie die mitgelieferten Dübel nur, wenn diese für Ihr Wandmaterial geeignet sind. Bei Gipskartonwänden oder anderen speziellen Materialien wenden Sie sich bitte an einen Fachmann.
Pflege und Sicherheit
Das Möbelstück ist für den Innenbereich und den häuslichen Gebrauch bestimmt. Reinigen Sie die Oberflächen mit einem feuchten Tuch und einer milden Seifenlösung. Trocknen Sie die Oberflächen anschließend mit einem sauberen Tuch ab. Vermeiden Sie die Nähe zu Wärmequellen. Nach der Montage wird empfohlen, den Raum ausreichend zu lüften.
Kundendienst
Bei Schwierigkeiten während der Montage oder bei fehlenden Teilen können Sie sich an den Kundendienst wenden: Telefon +34 964 46 52 22 oder E-Mail [email protected]. Bitte halten Sie für Anfragen die Qualitätskontrollnummer (Q.C.) bereit, die auf dem Produkt oder der Verpackung zu finden ist.
Herstellerinformationen
Conforama
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass die Wand stabil genug ist. Verwenden Sie für Gipskarton oder spezielle Wandmaterialien unbedingt fachgerechtes Befestigungsmaterial, das nicht zwingend im Lieferumfang enthalten ist.
Kontaktieren Sie den Kundendienst unter +34 964 46 52 22 oder [email protected] und halten Sie die Q.C.-Nummer bereit.
Vor der Verwendung
- Prüfen Sie alle Einzelteile anhand der Teileliste.
- Stellen Sie sicher, dass das benötigte Werkzeug (Hammer, Schraubendreher, Bohrer, Wasserwaage) bereitliegt.
- Schaffen Sie einen sauberen, ebenen Montagebereich.
- Legen Sie eine Decke oder einen Teppich unter, um Kratzer zu vermeiden.
- Stellen Sie sicher, dass eine zweite Person für die Montagehilfe verfügbar ist.
Technische Daten in der Praxis
- Maximale Belastung Bett
- Die Bettkonstruktion ist für eine maximale Belastung von 90 kg ausgelegt.
- Maximale Belastung Schublade
- Jede Schublade darf mit maximal 8 kg belastet werden.
- Maximale Belastung Wandregal
- Das Wandregal ist für eine maximale Belastung von 3 kg ausgelegt.
Abbildungen und Diagramme
- Die Anleitung verwendet nummerierte Schritte (1-19), die den Zusammenbau der einzelnen Komponenten (Bettrahmen, Schubladen, Wandregal) zeigen.
- Symbole wie das 'Achtung'-Dreieck weisen auf kritische Schritte hin, bei denen besondere Vorsicht geboten ist.
- Die Abbildungen zeigen genau, welche Schrauben (z.B. D, T, S) an welcher Stelle verwendet werden müssen.
Modellkompatibilität
- Die mitgelieferten Dübel sind für Beton- oder Ziegelwände geeignet.
- Für andere Wandtypen (z.B. Gipskarton) muss spezielles Befestigungsmaterial im Fachhandel erworben werden.
