Bedienungsanleitung für E-flite Commander mPd 1.4m
Schnellstartanleitung für das E-flite Commander mPd 1.4m Modellflugzeug. Enthält wichtige Informationen zu Montage, Sender-Setup, Bindung, SAFE Select-Konfiguration, Schwerpunkt (CG) und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für das E-flite Commander mPd 1.4m Modellflugzeug. Es enthält Anweisungen für die Montage, die Konfiguration des Senders, die Bindung des Empfängers sowie wichtige Sicherheitshinweise. Bitte beachten Sie, dass für den Betrieb des Modells grundlegende mechanische Fähigkeiten erforderlich sind und es nicht für Kinder unter 14 Jahren geeignet ist.
Montage

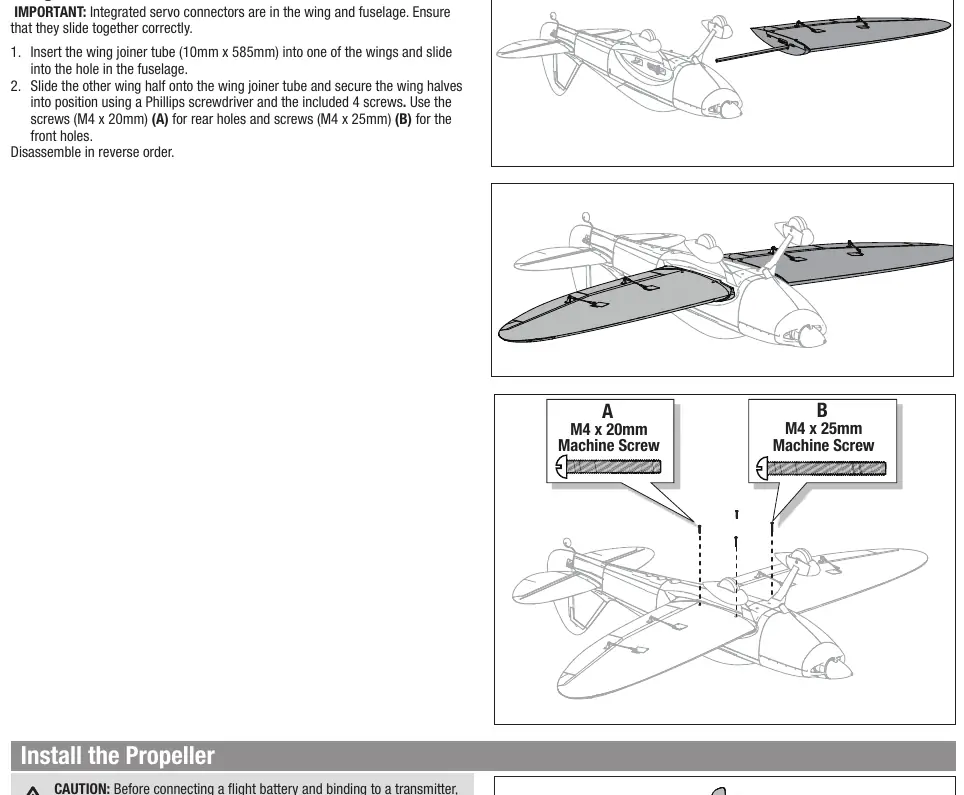

Die Montage umfasst die Installation des Fahrwerks, des horizontalen Leitwerks und der Tragflächen. Achten Sie bei der Tragflächenmontage besonders auf die korrekte Verbindung der integrierten Servostecker. Verwenden Sie für die Befestigung der Tragflächen die mitgelieferten M4x20mm (hinten) und M4x25mm (vorne) Schrauben.
Sender-Setup und Bindung
Das Modell erfordert einen 6-Kanal-Sender mit Spektrum DSMX-Technologie. Nutzen Sie die bereitgestellten Tabellen für die Programmierung der Dual Rates und der Klappensteuerung. Die Bindung kann entweder über den Bind-Knopf am Empfänger oder einen Bind-Stecker erfolgen. Während des Bindevorgangs wird die SAFE Select-Funktion aktiviert oder deaktiviert.
SAFE Select und AS3X
Das Modell ist mit AS3X-Stabilisierung und optionalem SAFE Select ausgestattet. SAFE Select bietet Fluglagenbegrenzung und automatische Selbstnivellierung. Die Zuweisung eines Schalters für SAFE Select erfolgt über die Forward Programming-Funktion oder durch manuelle Schalterzuweisung am Sender.
Schwerpunkt (CG)
Der korrekte Schwerpunkt ist entscheidend für das Flugverhalten. Er liegt bei 85mm (+/- 3mm) hinter der Vorderkante der Tragfläche an der Wurzel, gemessen bei umgedrehtem Flugzeug mit installiertem 4S 2200mAh LiPo-Akku.
Wartung und Fehlerbehebung
Regelmäßige Wartung umfasst die Überprüfung der Ruderanlenkungen, der Propellerbefestigung und der Akkukontakte. Bei Oszillationen oder inkonsistenter Flugleistung sollten die Trimmung, die Servoeinstellungen und die mechanische Zentrierung der Ruder überprüft werden.
Praktische Hilfe
Typische Probleme
Überprüfen Sie den LVC-Schwellenwert, laden Sie den Akku vollständig auf oder ersetzen Sie einen gealterten Akku.
Vergrößern Sie den Abstand zwischen Sender und Empfänger, stellen Sie sicher, dass keine großen Metallobjekte in der Nähe sind und der Bind-Stecker korrekt sitzt.
Überprüfen Sie den Propeller auf Beschädigungen oder Unwucht und stellen Sie sicher, dass der Empfänger fest im Rumpf sitzt.
Vor der Verwendung
- Sender-Programmierung gemäß Anleitung abschließen
- Akku vollständig laden (4S 2200mAh empfohlen)
- Ruderwege und -richtungen testen
- Schwerpunkt (CG) bei 85mm +/- 3mm prüfen
- AS3X-Reaktionstest durchführen
- Failsafe-Einstellungen verifizieren
Technische Daten in der Praxis
- Schwerpunkt (CG)
- 85mm +/- 3mm hinter der Tragflächenvorderkante; entscheidend für die Flugstabilität.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Explosionszeichnungen für die Montage von Fahrwerk, Leitwerk und Tragflächen.
- Die Port-Belegung des AR631-Empfängers ist grafisch dargestellt (1=Gas, 2=Quer, 3=Höhe, 4=Seite, 6=Klappen).
Modellkompatibilität
- Erfordert einen 6-Kanal-Sender mit Spektrum DSMX-Technologie.
- Kompatibel mit 3S oder 4S LiPo-Akkus (je nach Propellerwahl).
