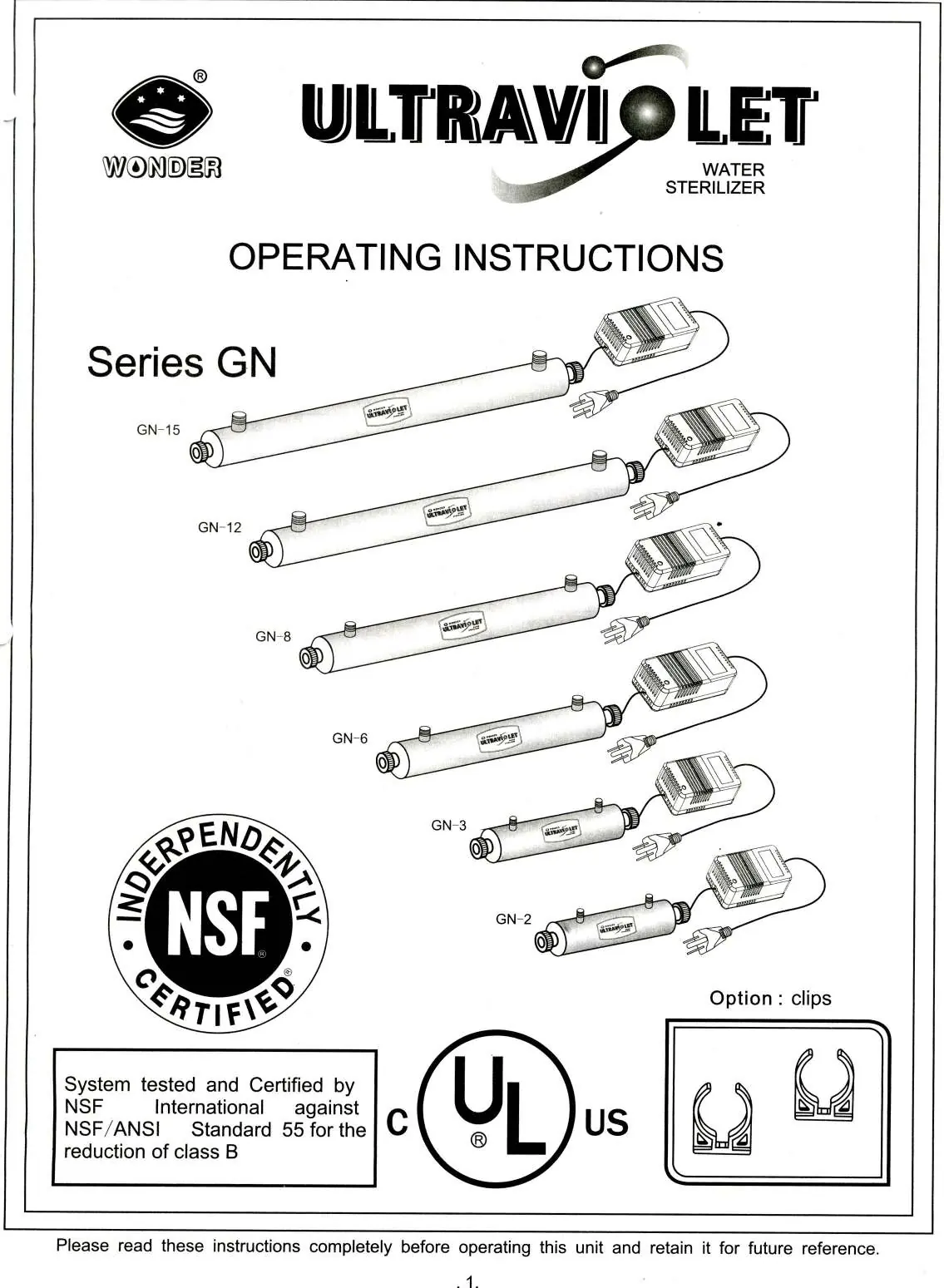

Diese Anleitung gilt für die UV-Sterilisatoren der Serie GN von Clean Water Store. Sie beschreibt die notwendigen Schritte für eine ordnungsgemäße Installation, die Anforderungen an die Wasserqualität sowie Wartungsintervalle für den Lampenwechsel und die Reinigung der Quarzmanschette.
Vor der Installation
Damit der UV-Sterilisator effektiv arbeiten kann, muss das Wasser folgende Bedingungen erfüllen:
- Härte: Weniger als 7 Grain pro Gallone (ca. 120 PPM).
- Klarheit: Frei von Farbe und kristallklar.
- Eisen: Weniger als 0,3 mg/L.
- Mangan: Weniger als 0,05 mg/L.
- pH-Wert: Zwischen 6,5 und 9,5.
- Druck: Mindestens 10 PSI, maximal 100 PSI.
Schalten Sie bei einem elektrischen Warmwasserbereiter die Stromzufuhr ab, bevor Sie das Wasser abstellen, um ein versehentliches Entleeren zu verhindern.
Best Practices für Rohrleitungen
- Installieren Sie den UV-Sterilisator mit flexiblen Edelstahlleitungen oder verwenden Sie eine Rohrverschraubung, um das Gerät bei Bedarf leicht entfernen zu können.
- Verbinden Sie PVC-Fittings nicht direkt mit dem UV-Sterilisator, da UV-Strahlen das PVC zersetzen können. Verwenden Sie Edelstahlleitungen zur Isolierung.
- Es wird empfohlen, eine Reihe von 3 Kugelhähnen zu installieren, um einen Bypass um den UV-Sterilisator zu erstellen.
- Ein 5-Mikron-Vorfilter vor dem UV-Sterilisator ist optional, aber empfohlen, um feine Partikel zu entfernen, die die UV-Durchlässigkeit blockieren könnten.
Installation
- Installieren Sie den UV-Sterilisator in die Rohrleitung.
- Geben Sie 1/2 bis 1 Tasse Bleichmittel in den Vorfilter oder direkt in die Rohrleitung, um das System zu schocken.
- Spülen Sie die Rohrleitungen im Haus nach dem UV-Sterilisator mit chloriertem Wasser, um die Leitungen zu desinfizieren.
- Schalten Sie die UV-Lampe ein und prüfen Sie das grüne Licht am Vorschaltgerät (Ballast). Dies zeigt den Normalbetrieb an.

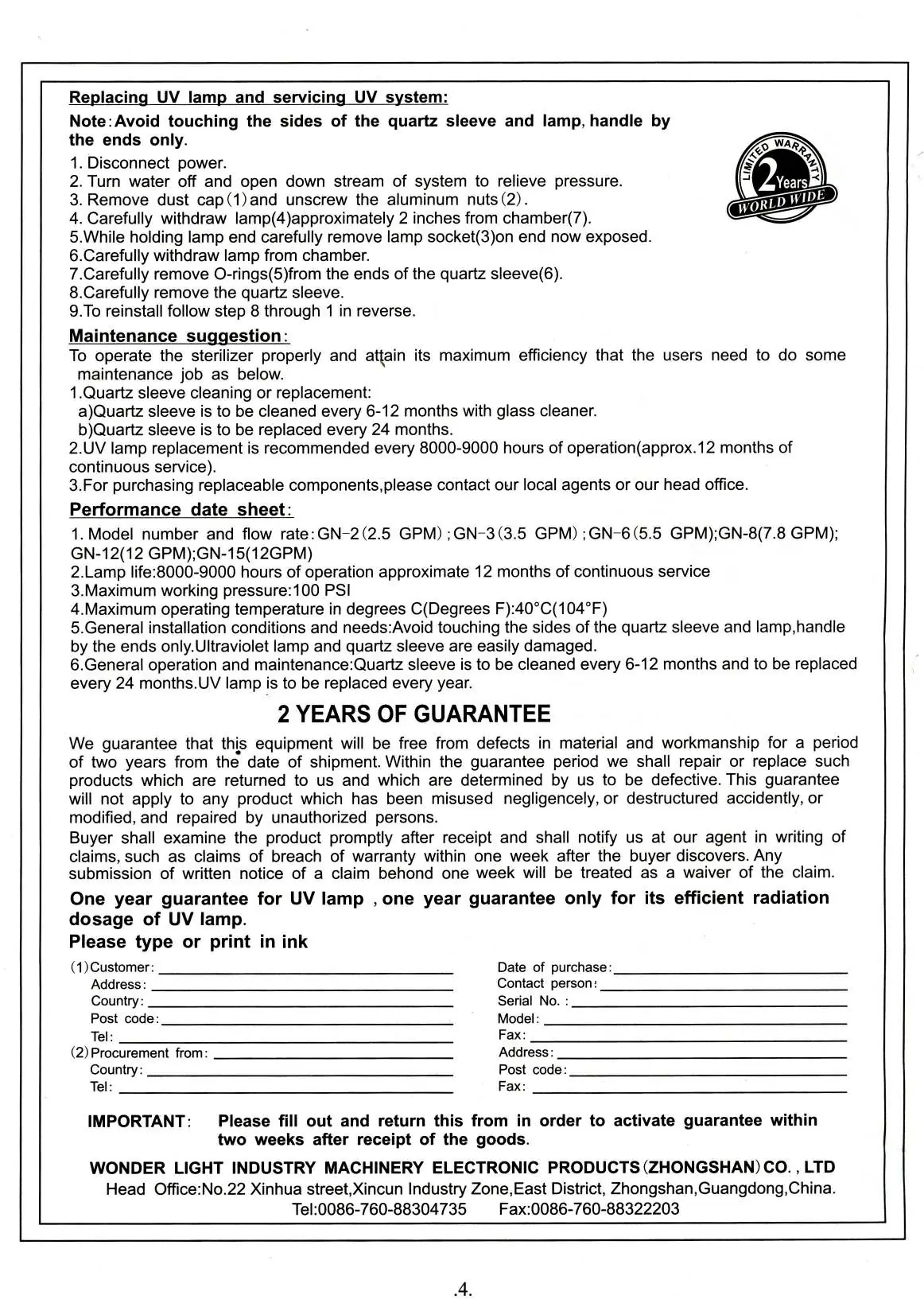

Wartung
Um die maximale Effizienz zu gewährleisten, führen Sie folgende Wartungsarbeiten durch:
- Reinigung: Reinigen Sie die Quarzmanschette alle 6-12 Monate mit einem Glasreiniger.
- Austausch: Die Quarzmanschette sollte alle 24 Monate ersetzt werden.
- Lampenwechsel: Die UV-Lampe sollte alle 8000-9000 Betriebsstunden (ca. 12 Monate) gewechselt werden.
Beim Lampenwechsel wird empfohlen, die Rohrleitungen im Haushalt erneut mit Chlor oder Wasserstoffperoxid zu desinfizieren.
Fehlerbehebung
Wenn das rote Licht am Vorschaltgerät leuchtet, ist die Lampe nicht in Betrieb. Wenn die Lampe durchgebrannt ist, ertönt ein Alarm und das rote Licht leuchtet dauerhaft.
Praktische Hilfe
Typische Probleme
Die Lampe ist nicht in Betrieb oder defekt. Prüfen Sie die Verbindung oder ersetzen Sie die Lampe.
Die Lampe ist durchgebrannt und muss ersetzt werden.
Verbinden Sie PVC nicht direkt mit dem Gerät, da UV-Strahlen das Material zersetzen. Verwenden Sie Edelstahlleitungen zur Isolierung.
Installieren Sie das Gerät nicht an Orten, an denen es Minustemperaturen ausgesetzt ist.
Vor der Verwendung
- Prüfen Sie die Wasserhärte (unter 7 GPG / 120 PPM).
- Stellen Sie sicher, dass das Wasser frei von Farbe und klar ist.
- Prüfen Sie den Eisengehalt (unter 0,3 mg/L).
- Prüfen Sie den Mangangehalt (unter 0,05 mg/L).
- Stellen Sie sicher, dass der pH-Wert zwischen 6,5 und 9,5 liegt.
- Überprüfen Sie den Wasserdruck (10-100 PSI).
- Schalten Sie bei Bedarf den elektrischen Warmwasserbereiter aus.

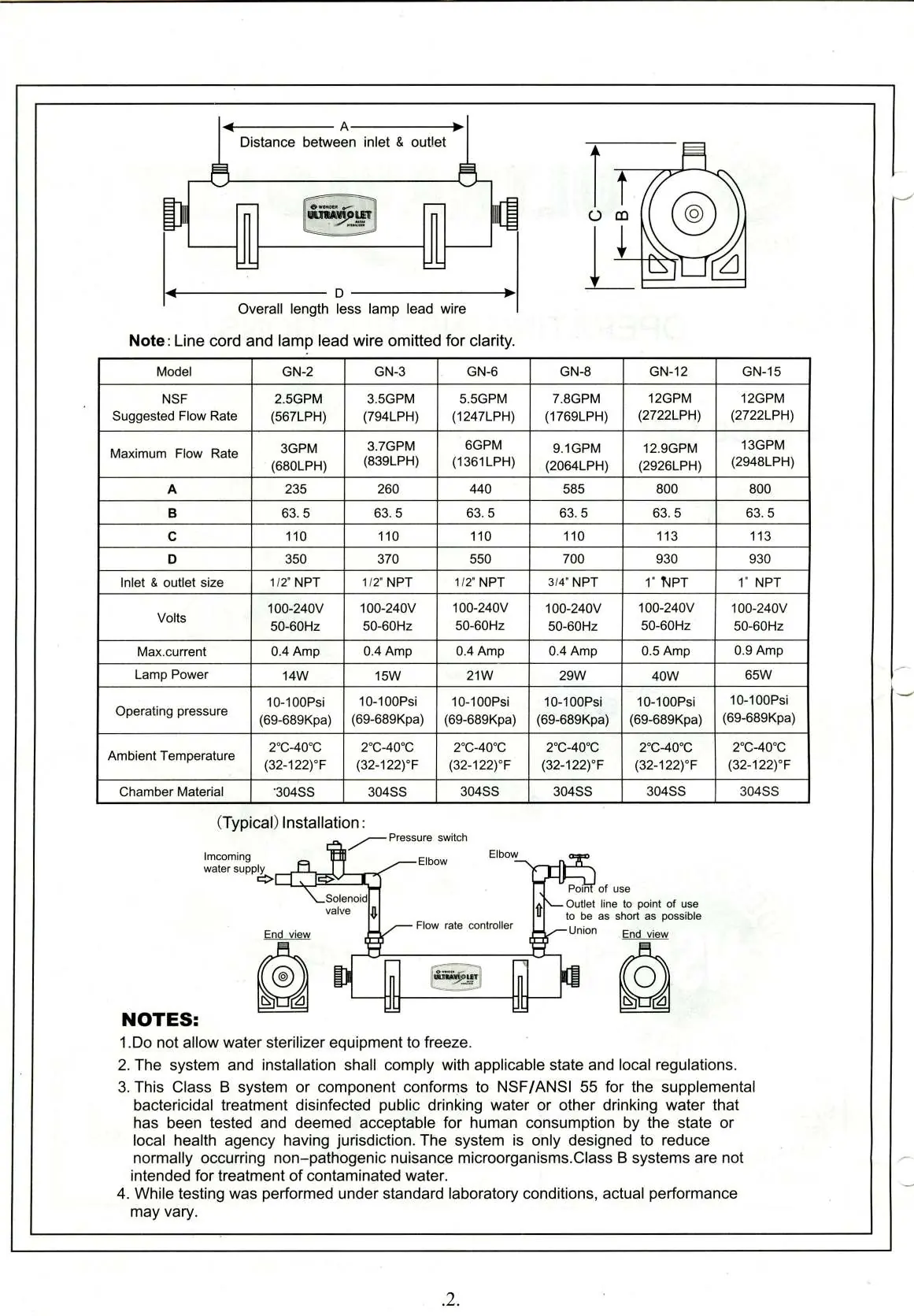

Technische Daten in der Praxis
- NSF Suggested Flow Rate
- Die empfohlene Durchflussrate für optimale Sterilisation (variiert je nach Modell von 2,5 GPM bis 12 GPM).
- Operating Pressure
- Der zulässige Betriebsdruckbereich liegt zwischen 10 und 100 PSI (69-689 kPa).
- Ambient Temperature
- Die Umgebungstemperatur muss zwischen 2°C und 40°C liegen.
Abbildungen und Diagramme
- Das Flussdiagramm zeigt die korrekte Reihenfolge: Hauptleitung -> Vorfilter -> UV-Sterilisator -> Entnahmestelle.
- Es wird die Installation eines Bypass-Systems mit 3 Ventilen dargestellt, um Wartungsarbeiten ohne Unterbrechung der Wasserversorgung zu ermöglichen.
Modellkompatibilität
- Das System ist als Class B System nach NSF/ANSI 55 zertifiziert.
- Nicht für die Behandlung von kontaminiertem Wasser (z.B. Abwasser) vorgesehen, sondern zur Reduzierung von nicht-pathogenen Mikroorganismen.
