Bedienungsanleitung für den Chief 051RFCUB Fit Mobile Cart
Schnellstartanleitung für den Chief 051RFCUB Fit Mobile Cart. Enthält wichtige Montageanweisungen, Sicherheitshinweise, Gewichtsbeschränkungen und Tipps zur Display-Installation.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für den Chief 051RFCUB Fit Mobile Cart. Es bietet einen Überblick über die Montage und die Installation von Displays. Bitte beachten Sie, dass die vollständige Installationsanleitung für alle Details herangezogen werden sollte. Das System ist für Displays zwischen 55 und 86 Zoll mit einem maximalen VESA-Muster von 800x600 ausgelegt.
Sicherheitshinweise
- Die maximale Tragfähigkeit für das Display beträgt 175 lbs (79,4 kg).
- Die maximale Tragfähigkeit für das Zubehörregal beträgt 10 lbs (4,5 kg).
- Das Produkt darf nicht im Freien verwendet werden.
- Platzieren Sie keine Fernbedienungen oder Spielzeuge auf dem Wagen, da dies Kinder zum Klettern animieren könnte.
- Bewegen Sie den Wagen nur auf ebenen Flächen und schieben Sie ihn immer in der Mitte, niemals oben.
- Verwenden Sie keine beschädigten Komponenten.
Montage des Wagens
- Montieren Sie die Basis, indem Sie die rechten und linken Beinbaugruppen mit dem Querträger verbinden.
- Befestigen Sie die untere Säule an der Basis.

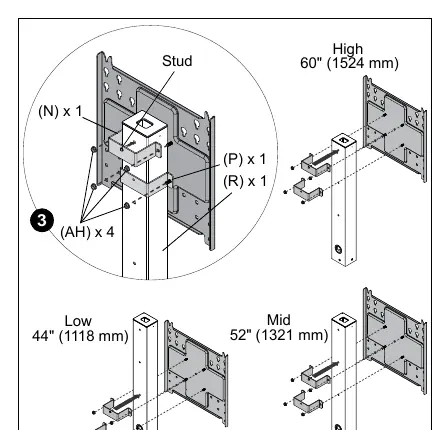

- Installieren Sie die Frontplatte an der oberen Säule in einer der drei verfügbaren Höhenpositionen.
- Verbinden Sie die obere Säule mit der unteren Säule.
Installation des Displays
Für Displays mit einem VESA-Muster größer als 400x400 müssen die mitgelieferten Schnittstellenhalterungen verwendet werden. Bei Mustern von 400x400 oder kleiner kann das Display direkt an der Frontplatte montiert werden. Stellen Sie sicher, dass die Schrauben fest sitzen und das Display von zwei Personen positioniert wird.
Zubehör und Wartung
Das mitgelieferte Regal kann in vier verschiedenen Höhen an der unteren Säule montiert werden. Überprüfen Sie regelmäßig die Festigkeit der Sechskantmuttern an den Rollen, insbesondere nach der Nutzung auf unebenem Untergrund. Die Rollen benötigen keine zusätzliche Schmierung.
Kontakt
Für weitere Unterstützung erreichen Sie den Support unter [email protected] oder telefonisch unter 866.977.3901 (USA).
Herstellerinformationen
Chief
Praktische Hilfe
Typische Probleme
Wagen kippt oder ist instabil
Überprüfen Sie, ob die Gewichtsgrenzen (175 lbs für Display, 10 lbs für Regal) eingehalten wurden und ob der Wagen auf einer ebenen Fläche steht.
Schrauben lassen sich nicht korrekt eindrehen
Verwenden Sie keine Elektrowerkzeuge für die Montage der Schrauben, um die Gewinde nicht zu beschädigen. Drehen Sie diese zuerst von Hand ein.
Display sitzt nicht fest
Stellen Sie sicher, dass die Schrauben vollständig in den unteren Bereichen der Montagelöcher eingerastet sind.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß der Teileliste vorhanden sind.
- Stellen Sie sicher, dass der Untergrund eben ist.
- Vergewissern Sie sich, dass die Bremsen an den hinteren Rollen vor der Display-Montage angezogen sind.
- Prüfen Sie die VESA-Kompatibilität Ihres Displays (max 800x600).
- Stellen Sie sicher, dass zwei Personen für die Montage des Displays bereitstehen.
Technische Daten in der Praxis
- Maximale Traglast (Display)
- 175 lbs (79,4 kg) - darf keinesfalls überschritten werden.
- Maximale Traglast (Regal)
- 10 lbs (4,5 kg) - für Zubehör wie Laptops oder Tastaturen.
- VESA-Kompatibilität
- Unterstützt Muster bis zu 800x600.
Abbildungen und Diagramme
- Figure 1-4: Schritt-für-Schritt-Montage des Wagenrahmens und der Säulen.

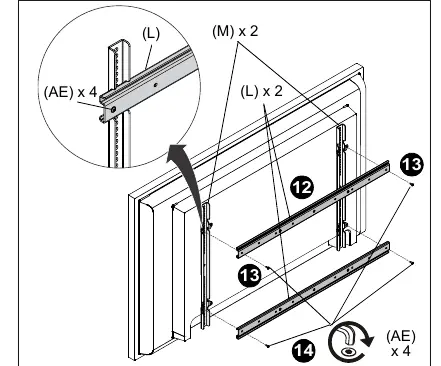

- Figure 5-10: Detaillierte Anleitung zur Montage der Display-Halterungen und der horizontalen Schnittstellen.

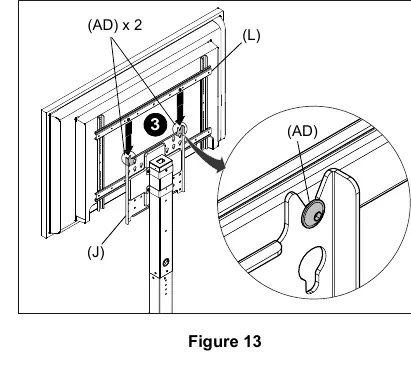

- Figure 11-14: Montage des Displays an den Wagen.
- Figure 17: Montage des Zubehörregals.
Modellkompatibilität
- Geeignet für Displays von 55 bis 86 Zoll.
- Nicht für den Außenbereich geeignet.
- Nur für die Verwendung mit den mitgelieferten Original-Hardwareteilen.
