Bedienungsanleitung für Chapin 1-GALLON Drucksprühgerät
Schnellstartanleitung für das Chapin 1-GALLON Drucksprühgerät. Erfahren Sie alles über Montage, Druckaufbau, Sprühen, Wartung und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für das Chapin 1-GALLON Drucksprühgerät. Vor der Verwendung müssen alle Anweisungen gelesen werden, um explosive Ausfälle oder Verletzungen zu vermeiden. Das Gerät darf nicht mit brennbaren, ätzenden, sauren oder gasbildenden Chemikalien verwendet werden. Lassen Sie das unter Druck stehende Gerät niemals in der prallen Sonne stehen.
Montage des Schlauchs
Um ein Ablösen des Schlauchs zu verhindern, muss dieser beide Widerhaken am Auslassrohradapter abdecken und die Flansch berühren, bevor die Schlauchmutter festgezogen wird. Stellen Sie sicher, dass zwischen Tankadapter und Auslassrohradapter keine Lücke besteht.
Inbetriebnahme und Füllen
- Drehen Sie den Pumpengriff gegen den Uhrzeigersinn, um die Pumpe zu entfernen.
- Füllen Sie den Tank nur bis zur entsprechenden Gallonen-Markierung. Überfüllen Sie den Tank nicht.
- Stellen Sie sicher, dass keine Rückstände am Pumpenzylinder haften, bevor Sie die Pumpe wieder einsetzen und festziehen.
Druckaufbau und Sprühen
- Drehen Sie den Griff im Uhrzeigersinn, um ihn zu verriegeln.
- Pumpen Sie, bis Sie Widerstand spüren.
- Drücken Sie den Griff nach unten und drehen Sie ihn um eine Vierteldrehung im Uhrzeigersinn, um zu verriegeln und mit dem Sprühen zu beginnen.
- Drehen Sie das Düsenende, um das Sprühmuster anzupassen.
Druck ablassen
Drehen Sie den verriegelten Griff gegen den Uhrzeigersinn, bis Luft entweicht. Halten Sie das Gerät dabei von sich weg, bis der gesamte Druck entwichen ist.
Wartung und Lagerung
- Spülen Sie das Gerät nach jedem Gebrauch gründlich mit Wasser oder dem empfohlenen Lösungsmittel.
- Lagern Sie den Tank kopfüber an einem warmen, trockenen Ort, nachdem die Pumpe entfernt wurde.
- Schmieren Sie die Pumpe regelmäßig mit 10-12 Tropfen leichtem Öl durch die Öffnung im Deckel.
Herstellerinformationen
Chapin International
Praktische Hilfe
Typische Probleme
Der Tank baut Druck auf, sprüht aber nicht.
Lassen Sie den Druck ab, reinigen Sie das Absperrventil (Shut-off) und die Düsenbaugruppe. Prüfen Sie die Membran und Feder auf Verschmutzungen.
Schlauch löst sich vom Tank.
Stellen Sie sicher, dass der Schlauch beide Widerhaken am Adapter abdeckt und die Flansch berührt, bevor die Mutter festgezogen wird.
Vor der Verwendung
- Prüfen Sie den festen Sitz der Schlauchmutter.
- Kontrollieren Sie den Schlauch auf Risse, Sprödigkeit oder Verschleiß.
- Untersuchen Sie den Tank innen und außen auf Anzeichen von Materialermüdung.
- Testen Sie die Sprühfunktion mit klarem Wasser.
- Stellen Sie sicher, dass alle Metallteile rostfrei sind.
Abbildungen und Diagramme

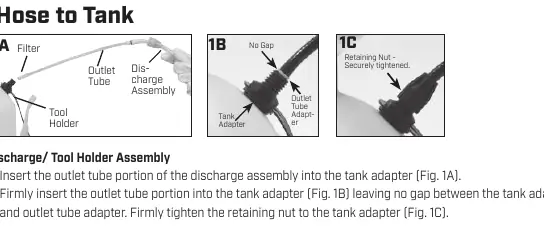

- Fig. 1A-1C: Korrekte Montage des Schlauchs am Tank.
- Fig. 6A-6D: Schritte zum Druckaufbau und Einstellen des Sprühmusters.
- Fig. 9A-9E: Wartung und Reinigung des Absperrventils und der Düse.
Modellkompatibilität
- Nicht für brennbare, ätzende, saure oder chlorhaltige Chemikalien geeignet.
- Nur Original-Ersatzteile des Herstellers verwenden.
