Installationsanleitung für Centurion 0000.D.01.0012 Anti-Lift-Halterungen

Wichtige Informationen aus der Anleitung

Die Anti-Lift-Halterungen von Centurion dienen als mechanische Sicherheitsbarriere, um zu verhindern, dass Schiebetore gewaltsam aus ihrer Führung gehoben werden. Die Halterungen müssen so nah wie möglich am Torantrieb montiert werden, während sich das Tor in der geschlossenen Position befindet. Stellen Sie sicher, dass die Halterungen an einer Stelle angebracht sind, die nicht leicht manipuliert werden kann.

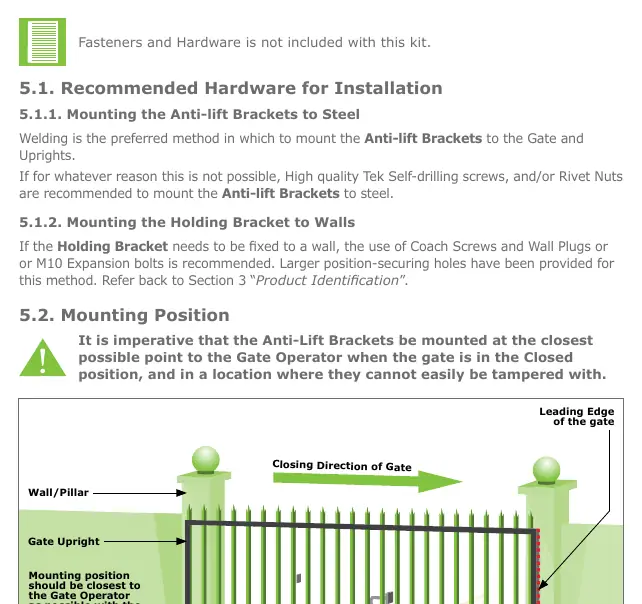

Montageposition

Die Halterungen sollten idealerweise am Torpfosten oder an der Wand in unmittelbarer Nähe zum Torantrieb installiert werden. Bei Toren, die Origin-Magnete verwenden, können die Halterungen höher montiert werden (maximal 1 Meter über dem Ritzel des Torantriebs), um Interferenzen zu vermeiden.

Installation der Haltehalterung (Holding Bracket)

1. Markieren Sie die Position an der Wand oder am Stützpfosten.
2. Schweißen: Die bevorzugte Methode ist das Anschweißen der Halterung an den Stützpfosten.
3. Schrauben: Verwenden Sie bei Stahlpfosten hochwertige M6-Tek-Selbstbohrschrauben. Verwenden Sie bei Wänden M8-Schlossschrauben mit Dübeln.
4. Feinabstimmungen können durch die vertikalen Einstellschlitze vorgenommen werden.

Installation der Verriegelungshalterung (Locking Bracket)

1. Passen Sie die Verriegelungshalterung am Torrahmen an. Der Verriegelungsstift muss exakt in den Schlitz der Haltehalterung greifen.
2. Markieren Sie die Position und befestigen Sie die Halterung durch Schweißen oder mittels M6-Tek-Schrauben.
3. Führen Sie nach der Montage einen vollständigen Testzyklus (Öffnen und Schließen) durch, um sicherzustellen, dass keine Blockaden oder Interferenzen mit dem Torantrieb auftreten.

Zusätzliche Empfehlungen

An Standorten ohne Anschlagpfosten kann ein zweiter Satz Anti-Lift-Halterungen an der Vorderkante des Tores erforderlich sein. Diese sollten auf der gleichen Höhe wie der erste Satz montiert werden.
