Installationsanleitung für Wärmepumpe Central Heating Dual Clima HT 12HT/16HT
Schnelle Installationsanleitung für die Wärmepumpe Central Heating Dual Clima HT. Erfahren Sie alles über Abmessungen, Abstände, elektrische Anschlüsse und die Montage des Fitting-Kits.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Dokument enthält entscheidende Informationen für die korrekte Installation der Wärmepumpe Central Heating Dual Clima HT (Modelle 12HT und 16HT). Es deckt den Bereich von der Vorbereitung der Rohrleitungen bis zur endgültigen Montage ab. Bitte beachten Sie, dass für die Inbetriebnahme ein spezieller Leitfaden (Commissioning Guide) verfügbar ist, der über den QR-Code auf der letzten Seite der Anleitung abgerufen werden kann.
Abmessungen und Anschlüsse
Die Wärmepumpe erfordert präzise Platzierung und Anschlussplanung. Die Anschlüsse für Vorlauf (Flow), Rücklauf (Return) und Ablauf (Drain) unterscheiden sich je nach Modell:
- 12HT: Vorlauf 1" Male, Rücklauf 1" Male, Ablauf ½" Male.
- 16HT: Vorlauf 1¼" Male, Rücklauf 1¼" Male, Ablauf ½" Male.
Die genauen Abmessungen (Höhe, Breite, Tiefe) sowie die Positionen der Anschlüsse sind den technischen Zeichnungen in der Anleitung zu entnehmen.
Installationsabstände

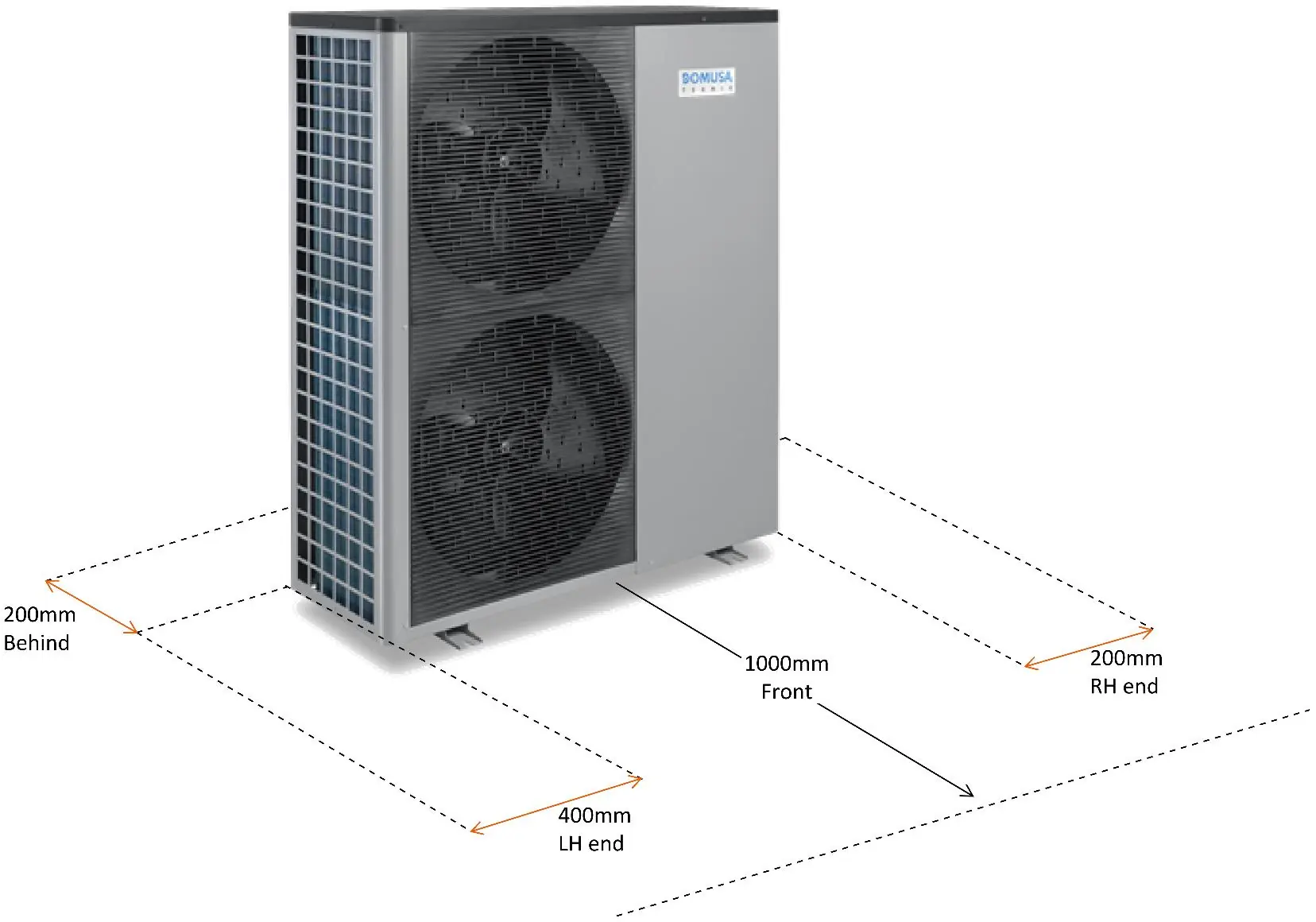

Um einen korrekten Betrieb und Luftstrom zu gewährleisten, müssen folgende Mindestabstände eingehalten werden:
- Vorne: 1000 mm
- Hinten: 200 mm
- Rechte Seite: 200 mm
- Linke Seite: 400 mm
In geschlossenen Bereichen können größere Abstände erforderlich sein.
Montage und Vibrationsschutz
Die Wärmepumpe muss zwingend auf Anti-Vibrations-Füßen montiert werden, um einen Abstand von mindestens 80 mm zum Boden zu gewährleisten. Dies ist notwendig für:
- Korrekten Luftstrom um das Gerät.
- Vermeidung von Schmutz- und Laubansammlungen am Wärmetauscher.
- Ausgleich bei unebenem Untergrund (durch verstellbare Füße).
Sicherheit bei Kältemitteln
Aufgrund der Verwendung von Kohlenwasserstoff-Kältemitteln sind Sicherheitsabstände zu Zündquellen einzuhalten:
- Zündquellen: 1,5 m
- Elektrische Trennschalter (
- Verbrennungsmotoren (Generatoren): 1,5 m
- Große, nicht gefangene Abflüsse/Kanalisation: 1,5 m
Zusätzlich ist die Installation eines Entlüfters (Deaerator) am Primärvorlauf zwingend erforderlich, um das Eindringen von Kältemittel in das Systemwasser bei einem Wärmetauscherdefekt zu verhindern.
Elektrische Anschlüsse
Die Stromversorgung muss den Anforderungen entsprechen:
- 12HT: 230VAC 50Hz, 17A Stromaufnahme, 4mm² Kabel, 25A Sicherung.
- 16HT: 230VAC 50Hz, 27A Stromaufnahme, 6mm² Kabel, 32A Sicherung.
Warnhinweis zur Vorlauftemperatur
Bei Fußbodenheizungen ist darauf zu achten, dass keine Vorlauftemperaturen über 50°C in den Boden eingeleitet werden, da dies Baumaterialien beschädigen kann. Bringen Sie den mitgelieferten Warnaufkleber am Controller an. Bei Radiatorsystemen ist dieser Hinweis nicht relevant.
Praktische Hilfe
Typische Probleme
Sorgen Sie für eine ordnungsgemäße Ableitung des Kondensats, um Rutschgefahr zu vermeiden.

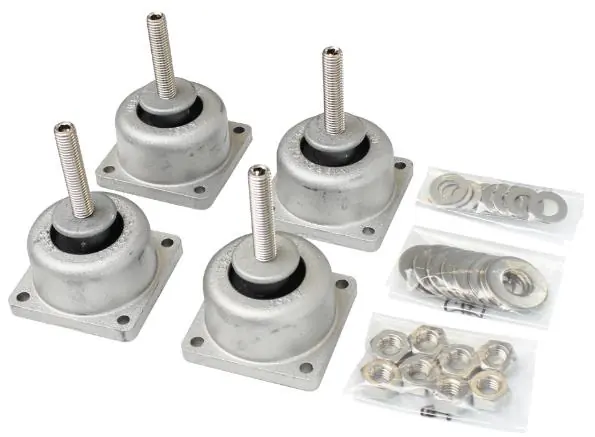

Verwenden Sie die erforderlichen Anti-Vibrations-Füße (HPKANTVIBR), um das Gerät vom Boden zu entkoppeln.
Bringen Sie den Warnaufkleber am Controller an und konsultieren Sie den Installateur, um die Einstellungen zu begrenzen.
Vor der Verwendung
- Mindestabstände (1000mm vorne, 400mm links, 200mm hinten/rechts) einhalten.
- Wärmepumpe auf Anti-Vibrations-Füßen (mind. 80mm über Boden) montieren.
- Deaerator (Entlüfter) am Primärvorlauf installieren und Entlüftungskappe offen lassen.
- Elektrische Absicherung gemäß Tabelle (25A für 12HT, 32A für 16HT) prüfen.
- Kondensatablauf sicherstellen.
- Fitting-Kit (HPFIT16D/12D) gemäß Anleitung mit Dichtmittel montieren.
Technische Daten in der Praxis
- Max Current Draw
- Maximale Stromaufnahme in Ampere; wichtig für die Dimensionierung der Sicherung.
- Min. System Water Volume
- Erforderliches Mindestwasservolumen im System für stabilen Betrieb.
Abbildungen und Diagramme

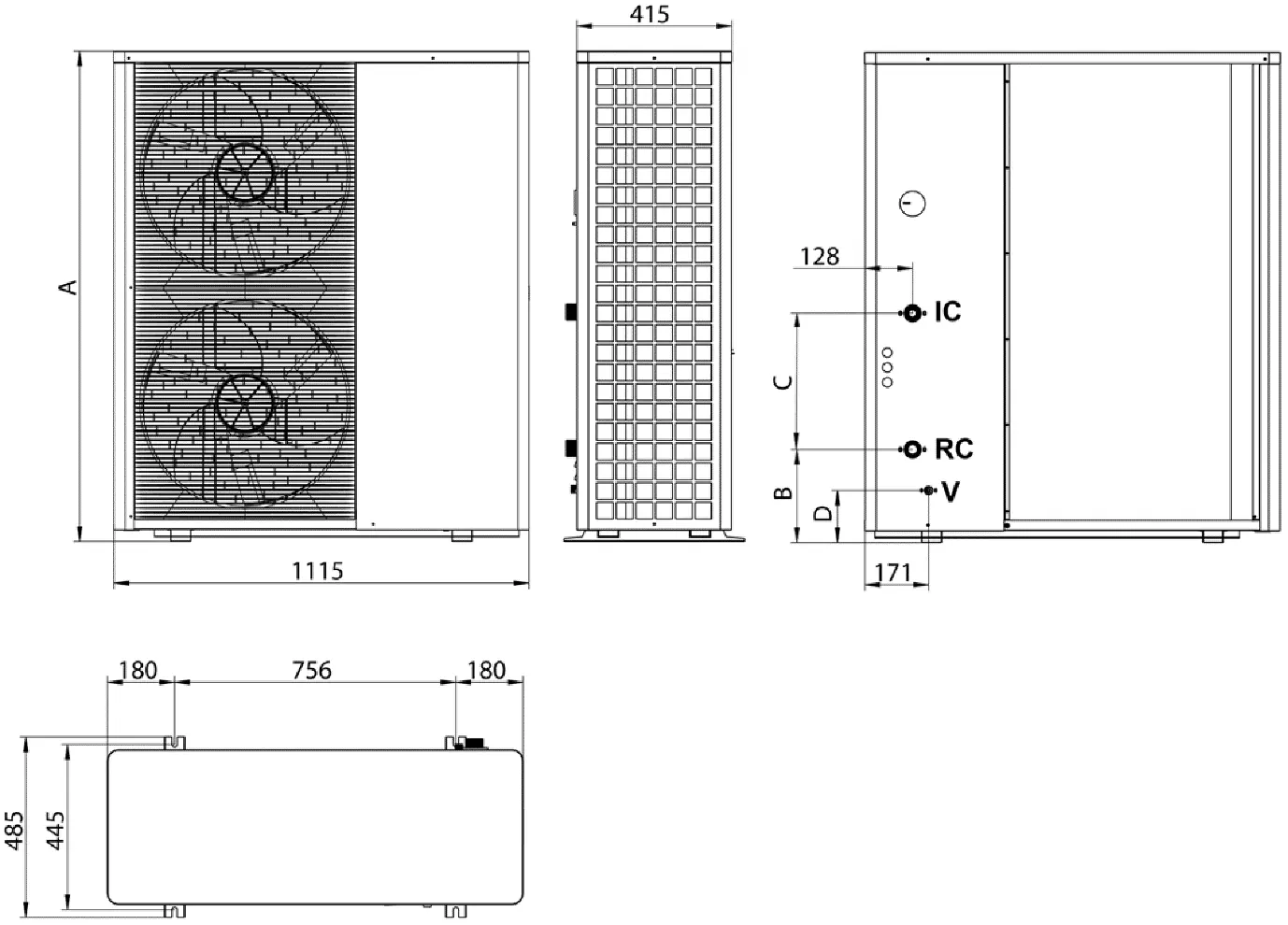

- Abmessungen: Zeigt die physischen Maße und Positionen der Anschlüsse (IC, RC, V).

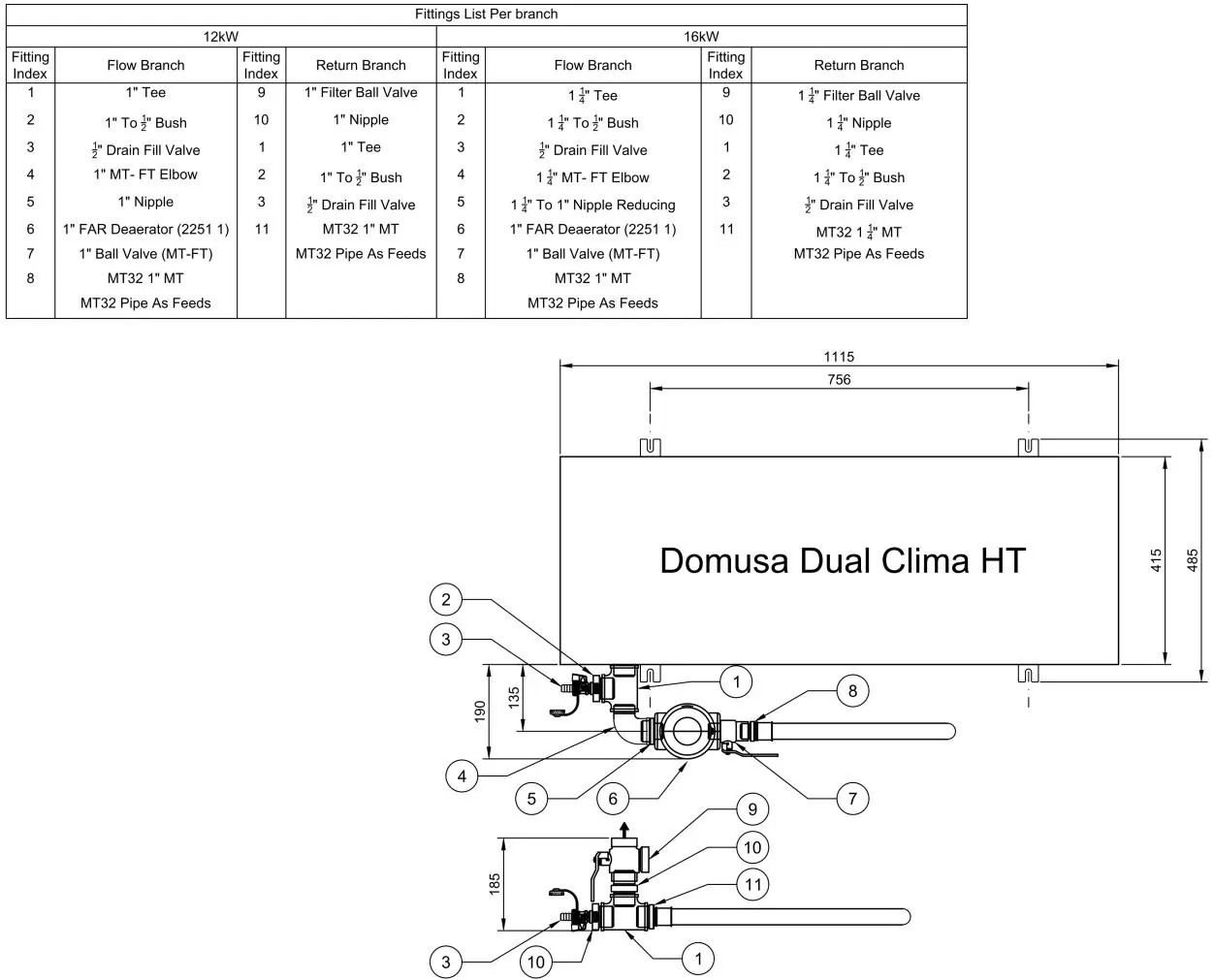

- Fitting Kit: Detaillierte Ansicht der Rohrverbindungen und des Entlüfters.
Modellkompatibilität
- 12HT benötigt 4mm² Kabel und 25A Sicherung.
- 16HT benötigt 6mm² Kabel und 32A Sicherung.
- Nicht für Vorlauftemperaturen >50°C bei Fußbodenheizung geeignet.
